Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX180LC-3-AMS

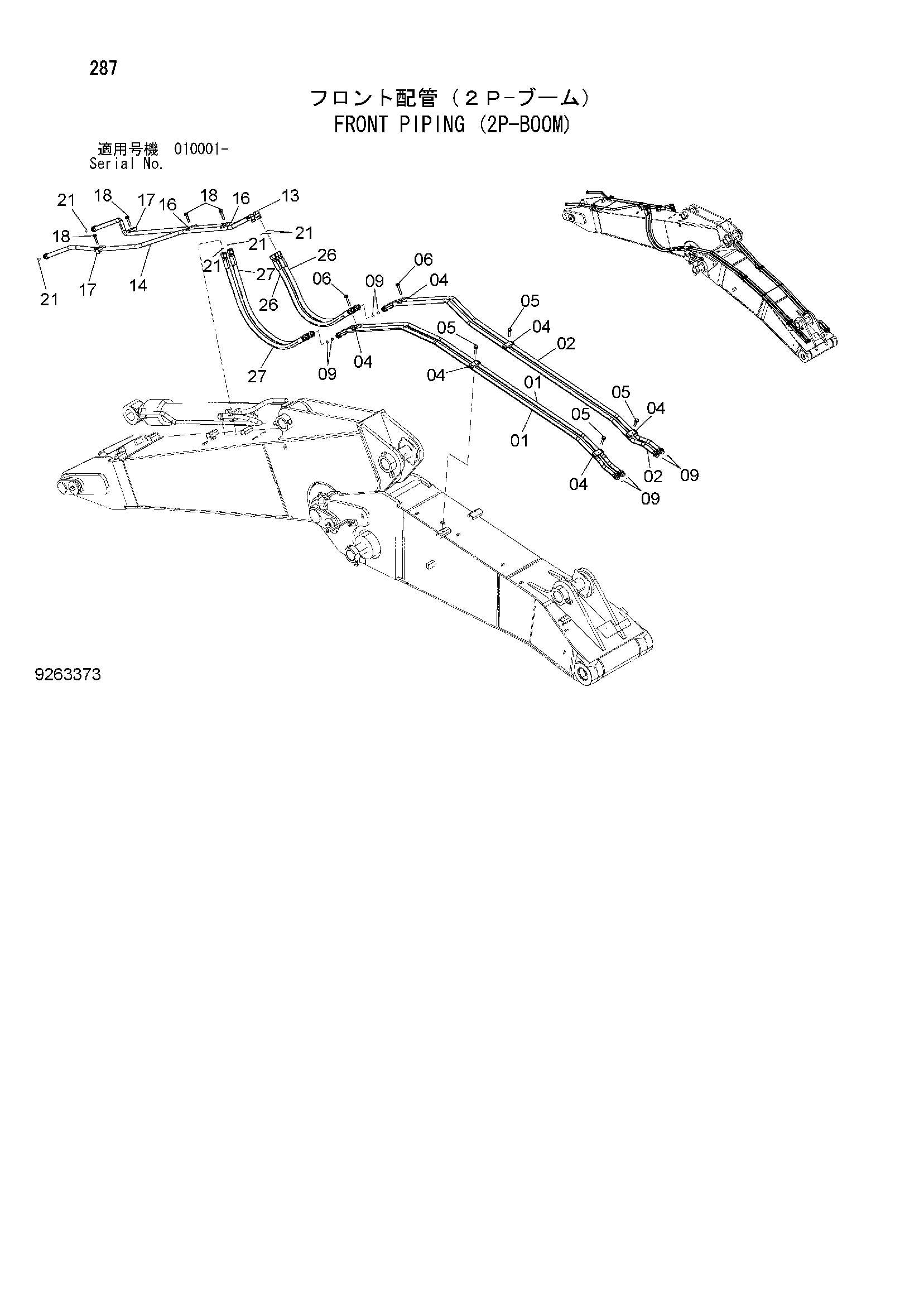

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8104539 | Трубка | 2 |
| 02 | 8104540 | Трубка | 2 |
| 04 | 4189859 | Хомут трубки | 6 |
| 05 | J271265 | Болт с шайбой | 4 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271275 | Болт с шайбой | 2 |
| 06A | J901275 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 8 |
| 13 | 8104541 | Трубка | 1 |
| 14 | 8104542 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | 4190126 | Хомут трубки | 2 |
| 18 | J271265 | Болт с шайбой | 4 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 6 |
| 26 | 4642499 | Шланг | 2 |
| 27 | 4642502 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
