Лубликате трубопроводы (2P-BOOM) — HITACHI ZX180LC-3-AMS

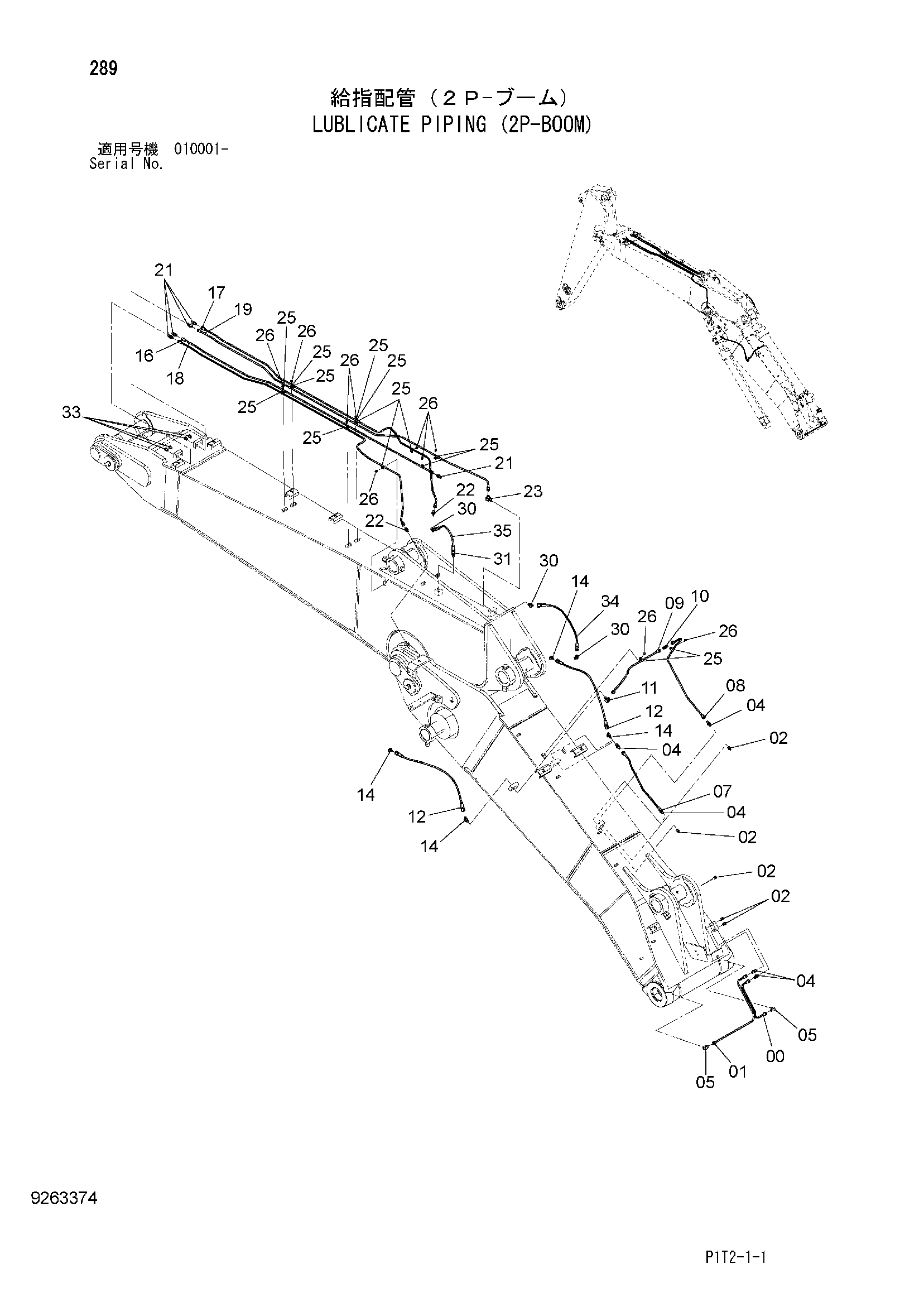

Заводская схема «Лубликате трубопроводы (2P-BOOM)» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3097960 | Трубка | 1 |
| 01 | 3097014 | Трубка | 1 |
| 02 | J75482 | Пресс-маслёнка | 5 |
| 04 | 4360981 | Штуцер трубки | 5 |
| 05 | 4345297 | Штуцер трубки | 2 |
| 07 | 4486371 | Трубка | 1 |
| 08 | 3107726 | Трубка | 1 |
| 09 | 4652596 | Трубка | 1 |
| 10 | 4099282 | Адаптер | 1 |
| 11 | 4097666 | Угловой штуцер | 1 |
| 12 | 4239732 | Нейлоновый шланг | 2 |
| 14 | 4154655 | Угловой штуцер | 4 |
| 16 | 2053322 | Трубка | 1 |
| 17 | 2053323 | Трубка | 1 |
| 18 | 2053324 | Трубка | 1 |
| 19 | 2053325 | Трубка | 1 |
| 21 | 4360981 | Штуцер трубки | 5 |
| 22 | 4018355 | Адаптер | 2 |
| 23 | 4097666 | Угловой штуцер | 1 |
| 25 | 4000854 | Зажим трубка | 14 |
| 26 | J260612 | Болт с шайбой | 10 |
| 26A | J900612 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 30 | 4154655 | Угловой штуцер | 3 |
| 31 | 4154651 | Адаптер | 1 |
| 33 | J75482 | Пресс-маслёнка | 4 |
| 34 | 4478163 | Пластиковый шланг | 1 |
| 35 | 4249330 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
