Напорные трубопроводы — HITACHI ZX180LC-3-AMS

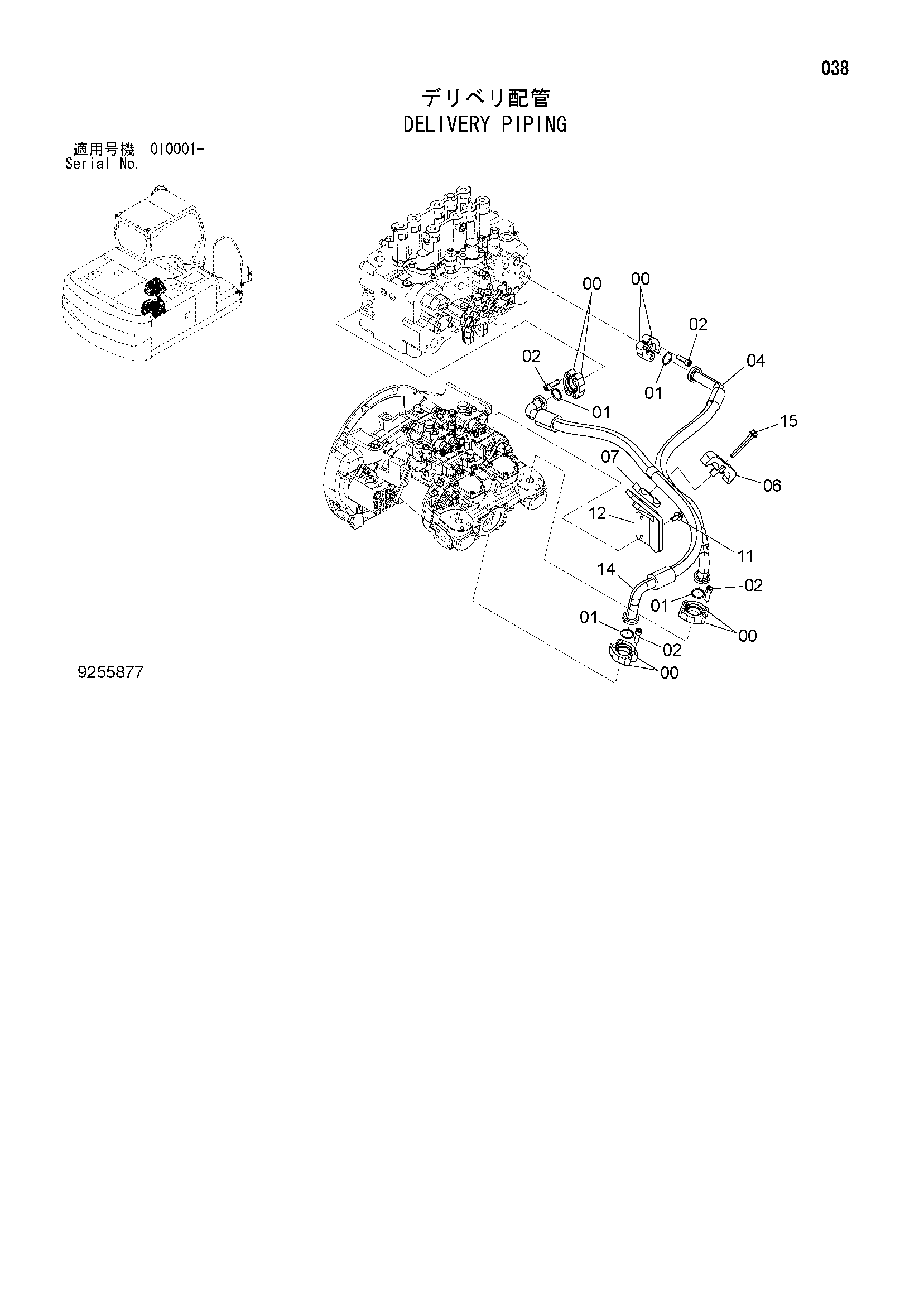

Заводская схема «Напорные трубопроводы» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781240 | Болт с внутренним шестигранником | 16 |
| 04 | 4472646 | Шланг | 1 |
| 06 | 8061722 | Хомут | 1 |
| 07 | 3072291 | Резиновая прокладка | 1 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 9766703 | Кронштейн | 1 |
| 14 | 4669801 | Шланг | 1 |
| 15 | J271290 | Болт с шайбой | 1 |
| 15A | J901290 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
