Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)(ISO специальное исполнение.) — HITACHI ZX180LC-3-AMS

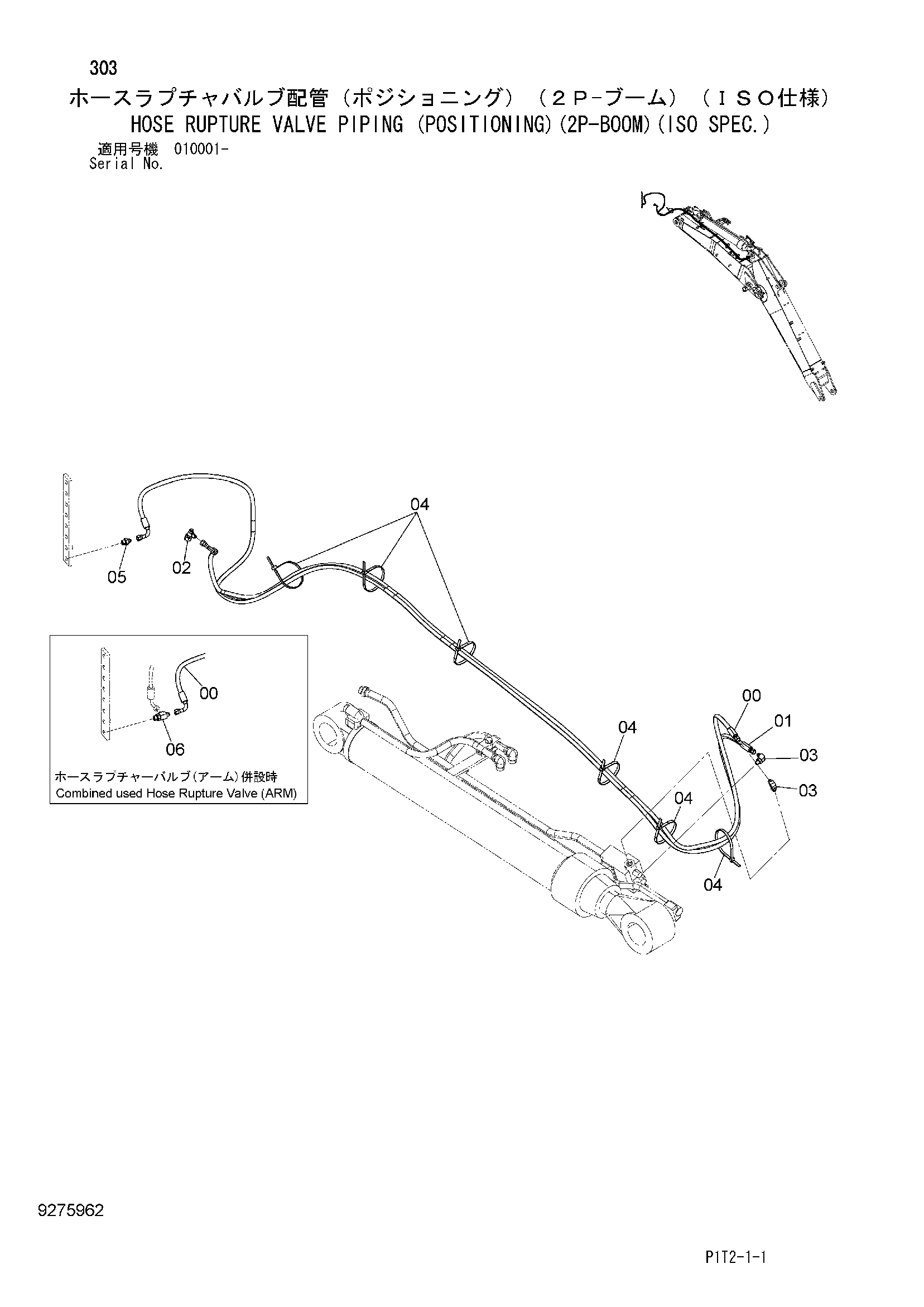

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)(ISO специальное исполнение.)» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9275961 | Шланг в сборе | 1 |
| 00A | 4664646 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 8 |
| 01 | 9275958 | Шланг в сборе | 1 |
| 01A | 4614224 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 10 |
| 02 | 4246672 | Соединительный штуцер | 1 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4121859 | Ленточный зажим | 6 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
