2P-BOOM — HITACHI ZX180LC-3-AMS

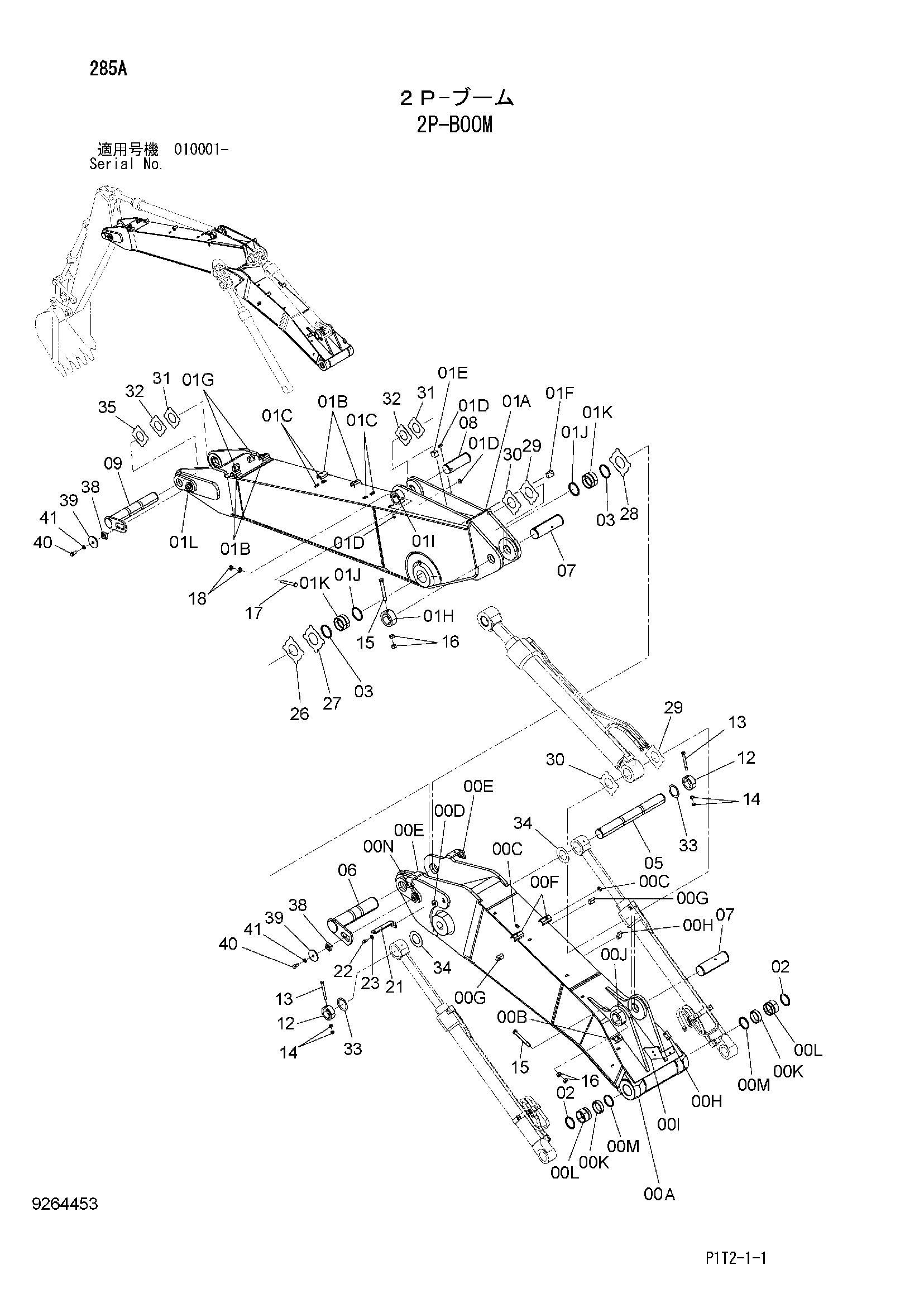

Заводская схема «2P-BOOM» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-N | 7050394 | Стрела фирст | 1 |
| 00A | 5010619 | Стрела фирст | 1 |
| 00B | 9765301 | Седло винта | 2 |
| 00C | 455156 | Седло винта | 2 |
| 00D | 4644727 | Седло винта | 1 |
| 00E | 9763823 | Кронштейн | 2 |
| 00F | 9764929 | Кронштейн | 2 |
| 00G | 4218353 | Блок | 2 |
| 00H | 4218354 | Блок | 2 |
| 00I | 9767131 | Кронштейн | 1 |
| 00J | 4434956 | Ограничитель | 1 |
| 00K | 4402460 | Втулка | 2 |
| 00L | 4443880 | Втулка | 2 |
| 00M | 4067901 | Пылезащитное уплотнение | 2 |
| 00N | 4426117 | Ограничитель | 1 |
| 01A-L | 7050395 | Стрела секонд | 1 |
| 01A | 5010624 | Стрела секонд | 1 |
| 01B | 9765301 | Седло винта | 4 |
| 01C | 4401814 | Седло винта | 4 |
| 01D | 455156 | Седло винта | 4 |
| 01E | 4261442 | Блок | 1 |
| 01F | 4218353 | Блок | 1 |
| 01G | 4218354 | Блок | 2 |
| 01H | 4434956 | Ограничитель | 1 |
| 01I | 4434953 | Ограничитель | 1 |
| 01J | 4074008 | Пылезащитное уплотнение | 2 |
| 01K | 4443883 | Втулка | 2 |
| 01L | 4426117 | Ограничитель | 1 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 3094602 | Палец | 1 |
| 06 | 8090097 | Палец | 1 |
| 07 | 3095807 | Палец | 2 |
| 08 | 3094627 | Палец | 1 |
| 09 | 8087367 | Палец | 1 |
| 12 | 4435240 | Ограничитель | 2 |
| 13 | 4435129 | Стопорный палец | 2 |
| 14 | J950016 | Гайка | 4 |
| 15 | 4435128 | Стопорный палец | 2 |
| 16 | J950022 | Гайка | 4 |
| 17 | 4435126 | Стопорный палец | 1 |
| 18 | J950020 | Гайка | 2 |
| 21 | 4602796 | Кронштейн | 1 |
| 22 | J901430 | Болт | 1 |
| 23 | J222014 | Шайба | 1 |
| 26 | 4445638 | Упорная пластина 1.0mm | 1 |
| 27 | 4460372 | Упорная пластина 1.5mm | 1 |
| 28 | 4445639 | Упорная пластина 2.0mm | 1 |
| 29 | 4444284 | Упорная пластина 1.0mm | 2 |
| 30 | 4444285 | Упорная пластина 2.0mm | 2 |
| 31 | 4444286 | Упорная пластина 1.0mm | 2 |
| 32 | 4444287 | Упорная пластина 2.0mm | 2 |
| 33 | 4447890 | Упорная пластина 1.0mm | 2 |
| 34 | 4450012 | Упорная пластина 1.0mm | 2 |
| 35 | 4462624 | Упорная пластина 1.5mm | 1 |
| 38 | 4424425 | Блок | 2 |
| 39 | 4640621 | Пластина | 2 |
| 40 | J921840 | Болт | 2 |
| 41 | J222018 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
