Топливные трубопроводы — HITACHI ZX180LC-3

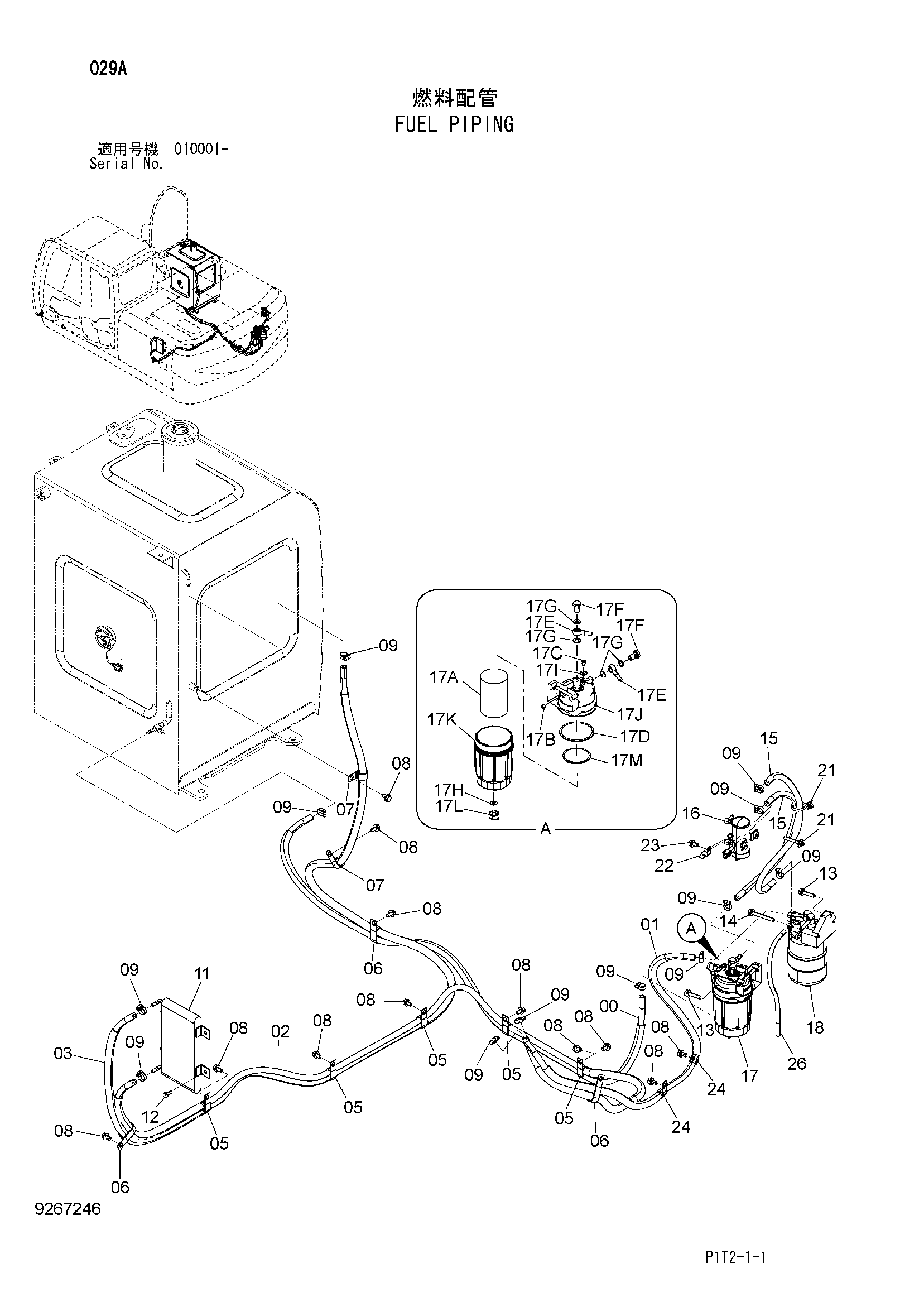

Заводская схема «Топливные трубопроводы» для HITACHI ZX180LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9264014 | Топливный шланг | 1 |
| 00A | 4387726 | Топливный шланг | 1 |
| 00B | 4626781 | Трубка | 1 |
| 00C | 4656669 | Трубка | 1 |
| 01 | 9263938 | Топливный шланг | 1 |
| 01A | 4670709 | Трубка | 1 |
| 01B | 4419461 | Топливный шланг | 1 |
| 02 | 9264599 | Топливный шланг | 1 |
| 02A | 4638424 | Топливный шланг | 1 |
| 02B | 4625600 | Трубка | 1 |
| 02C | 4642570 | Трубка | 1 |
| 03 | 9263992 | Топливный шланг | 1 |
| 03A | 4615680 | Топливный шланг | 1 |
| 03B | 4332697 | Трубка | 1 |
| 03C | 4334185 | Трубка | 1 |
| 05 | 4190282 | Зажим | 5 |
| 06 | 4192034 | Зажим | 3 |
| 07 | 4190263 | Зажим | 2 |
| 08 | J271020 | Болт с шайбой | 12 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4514700 | Зажим шланг | 12 |
| 11 | 4626193 | Радиатор | 1 |
| 12 | J260825 | Болт с шайбой | 4 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J271045 | Болт с шайбой | 4 |
| 13A | J901045 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271080 | Болт с шайбой | 1 |
| 14A | J901080 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4654217 | Топливный шланг | 2 |
| 16 | 4645227 | Насос | 1 |
| 16A | 4658052 | Прокладка | 1 |
| 16B | 4658053 | Странер | 1 |
| 17 | 4645228 | Топливный фильтр | 1 |
| 17A | 4649267 | Топливный фильтр | 1 |
| 17B | 4653188 | Пробка | 1 |
| 17C | 4653191 | Пробка воздушный | 1 |
| 17D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 17E | 4326742 | Трубка топливный | 2 |
| 17F | 4326740 | Болт | 2 |
| 17G | 4326741 | Прокладка (для проушина болт) | 4 |
| 17H | 4653194 | Прокладка (для дренажный) | 1 |
| 17I | 4653192 | Прокладка | 1 |
| 17J | 4653187 | Головка | 1 |
| 17K | 4653189 | Корпус фильтр (клеар) | 1 |
| 17L | 4653193 | Пробка дренажный | 1 |
| 17M | 4653190 | Кольцо | 1 |
| 18 | 4648336 | Топливный фильтр | 1 |
| 18A | 4642641 | Топливный фильтр | 1 |
| 18B | 4634979 | Манжета (M16) | 1 |
| 18C | 4634716 | Болт проушина (M16) | 1 |
| 18D | 4634911 | Трубка топливный | 1 |
| 21 | 4254600 | Зажим | 2 |
| 22 | 4381930 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 1 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4190273 | Зажим | 2 |
| 26 | 4672393 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
