Пилотные гидролинии (фров производительность селектор)(1) — HITACHI ZX180LC-3

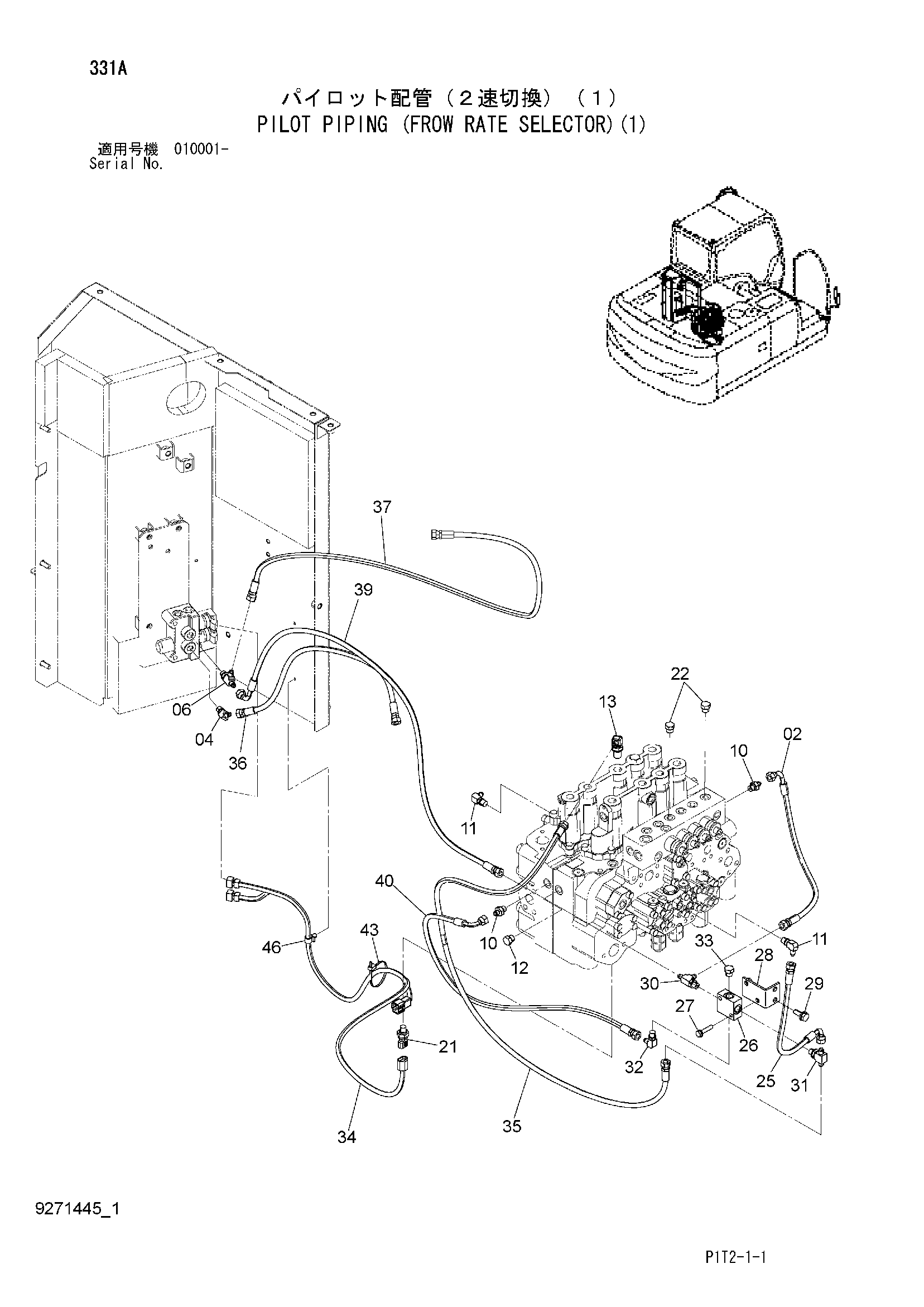

Заводская схема «Пилотные гидролинии (фров производительность селектор)(1)» для HITACHI ZX180LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4313240 | Шланг | 1 |
| 04 | A852222 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852422 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4351281 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4436535 | Датчик давления | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A885002 | Пробка | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4313240 | Шланг | 1 |
| 26 | 4411001 | Челночный клапан | 1 |
| 27 | J260840 | Болт с шайбой | 2 |
| 27A | J900840 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 9764485 | Кронштейн | 1 |
| 29 | J271030 | Болт с шайбой | 2 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A852422 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852522 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 3109368 | Жгут проводов | 1 |
| 35 | 4655742 | Шланг | 1 |
| 36 | 4448832 | Шланг | 1 |
| 37 | 4613760 | Шланг | 1 |
| 39 | 4659273 | Шланг | 1 |
| 40 | 4610260 | Шланг | 1 |
| 43 | 4055312 | Ленточный зажим | 1 |
| 46 | 4449250 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
