Пилотные гидролинии (фров производительность селектор)(2) — HITACHI ZX180LC-3

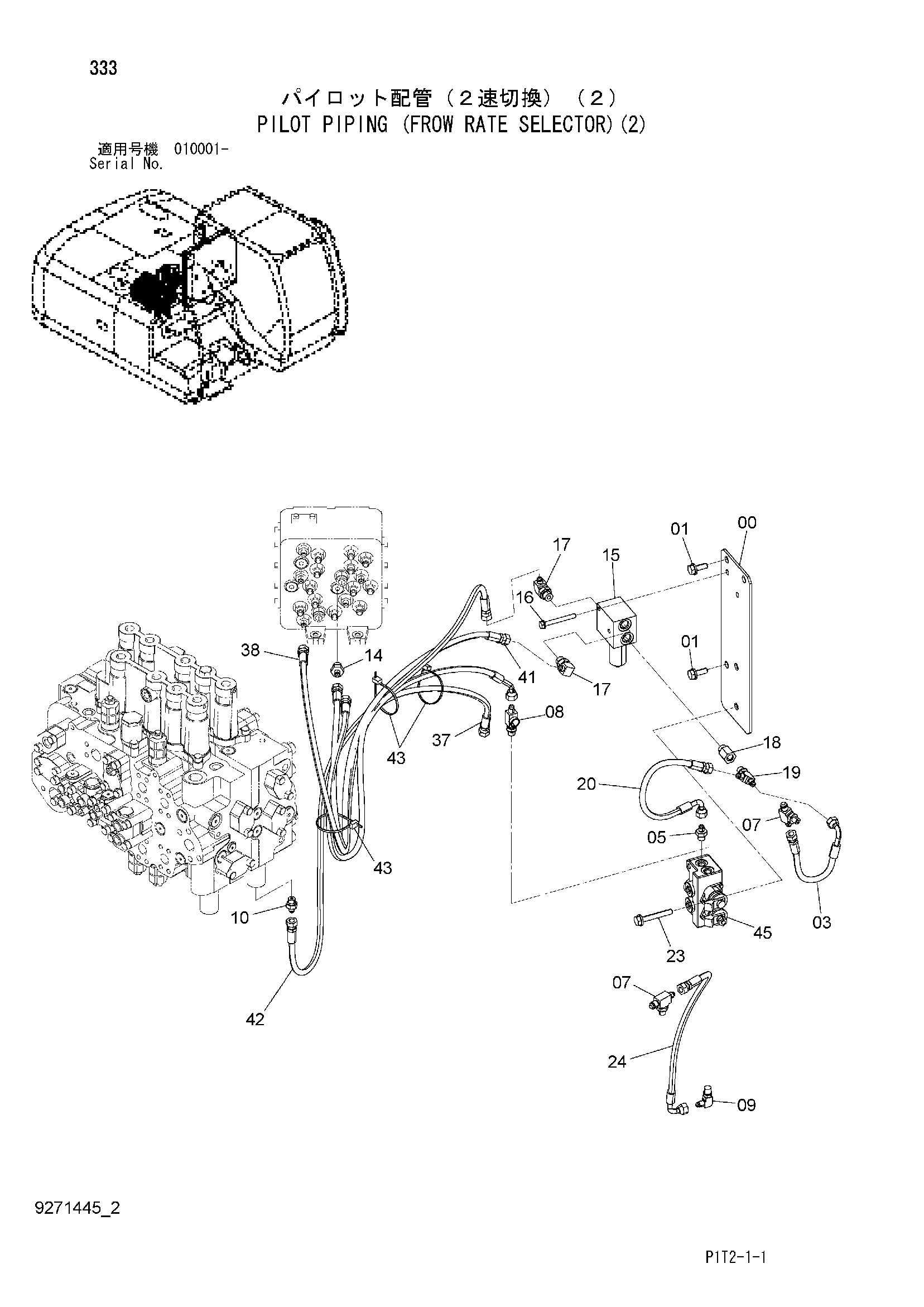

Заводская схема «Пилотные гидролинии (фров производительность селектор)(2)» для HITACHI ZX180LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767141 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 3 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4442325 | Шланг | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4226388 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4364784 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852132 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4472347 | Клапан редукинг | 1 |
| 16 | J260870 | Болт с шайбой | 2 |
| 16A | J900870 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | A852332 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4263446 | Переходник S | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4452734 | Шланг | 1 |
| 23 | J271070 | Болт с шайбой | 2 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4618606 | Шланг | 1 |
| 37 | 4613760 | Шланг | 1 |
| 38 | 4663311 | Шланг | 1 |
| 41 | 4663312 | Шланг | 1 |
| 42 | 4616013 | Шланг | 1 |
| 43 | 4055312 | Ленточный зажим | 3 |
| 45 | 9218275 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
