STD. стрела — HITACHI ZX180LC-3

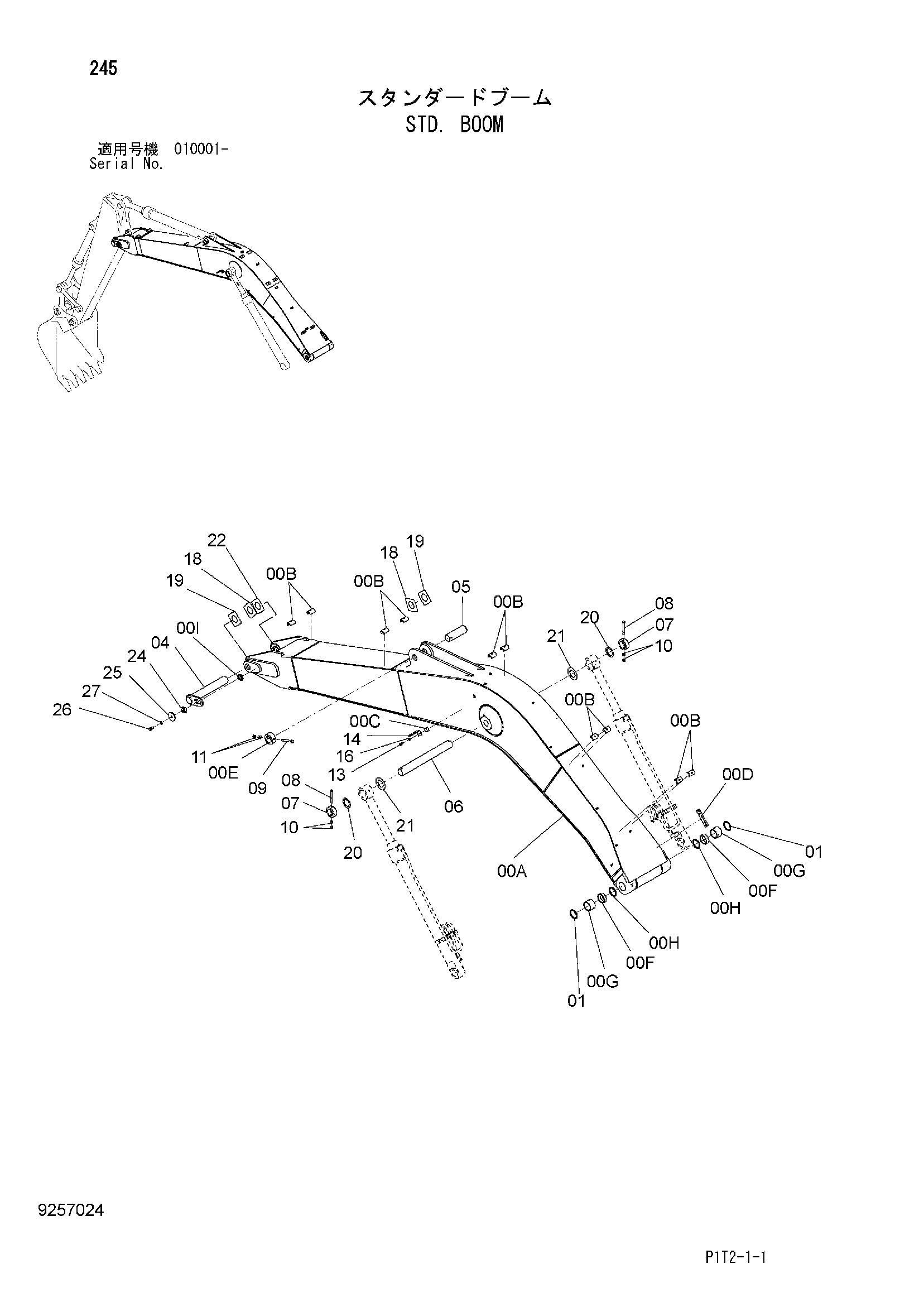

Заводская схема «STD. стрела» для HITACHI ZX180LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-I | 7049372 | Стрела | 1 |
| 00A | 5010195 | Стрела | 1 |
| 00B | 9765301 | Седло винта | 10 |
| 00C | 4644727 | Седло винта | 1 |
| 00D | 4624799 | Блок | 1 |
| 00E | 4434953 | Ограничитель | 1 |
| 00F | 4402460 | Втулка | 2 |
| 00G | 4443880 | Втулка | 2 |
| 00H | 4067901 | Пылезащитное уплотнение | 2 |
| 00I | 4426117 | Ограничитель | 1 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 04 | 8087367 | Палец | 1 |
| 05 | 3094627 | Палец | 1 |
| 06 | 3094602 | Палец | 1 |
| 07 | 4435240 | Ограничитель | 2 |
| 08 | 4435129 | Стопорный палец | 2 |
| 09 | 4435126 | Стопорный палец | 1 |
| 10 | J950016 | Гайка | 4 |
| 11 | J950020 | Гайка | 2 |
| 13 | J901430 | Болт | 1 |
| 14 | 4224631 | Кронштейн | 1 |
| 16 | J222014 | Шайба | 1 |
| 18 | 4444286 | Упорная пластина 1.0mm | 2 |
| 19 | 4444287 | Упорная пластина 2.0mm | 2 |
| 20 | 4447890 | Упорная пластина 1.0mm | 2 |
| 21 | 4450012 | Упорная пластина 1.0mm | 2 |
| 22 | 4462624 | Упорная пластина 1.5mm | 1 |
| 24 | 4424425 | Блок | 1 |
| 25 | 4640621 | Пластина | 1 |
| 26 | J921840 | Болт | 1 |
| 27 | J222018 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
