Бортовой редуктор <LC> — HITACHI ZX180LC-3

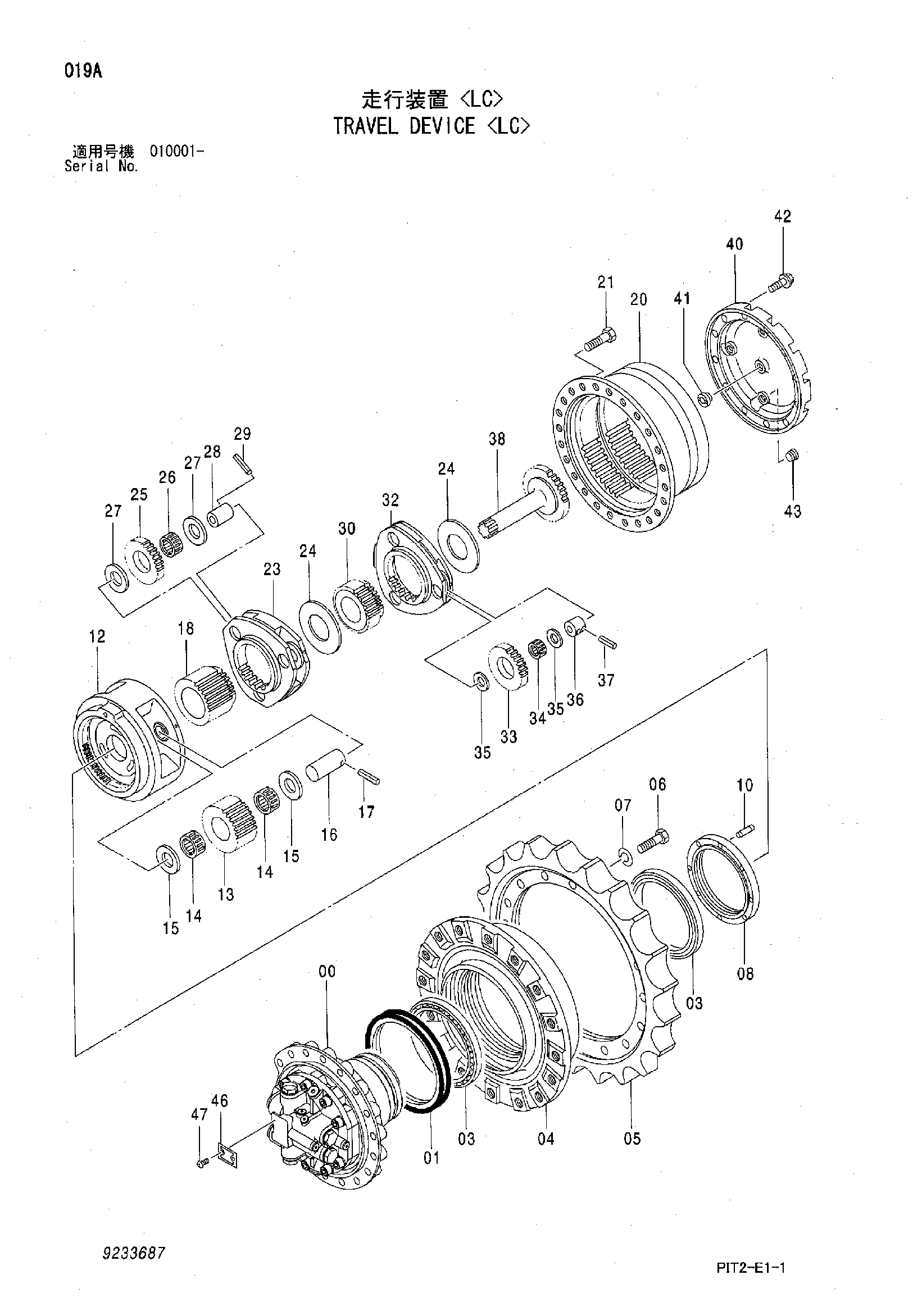

Заводская схема «Бортовой редуктор <LC>» для HITACHI ZX180LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9233687 замена: 9233688 | Бортовой редуктор | 1 | |
| (9233688) | Бортовой редуктор | 1 | |
| 00 | 9234034 замена: 9237802 | Гидромотор | 1 |
| 00 | (9237802) | Гидромотор | 1 |
| 01 | 4634693 | Комплект уплотнений | 1 |
| 03 | 4246793 | Роликовый подшипник | 2 |
| 04 | 1025833 | Барабан | 1 |
| 05 | 1018740 | Звёздочка | 1 |
| 06 | J932055 | Болт | 16 |
| 07 | A590920 | Пружинная шайба | 16 |
| 08 | 3086531 | Гайка | 1 |
| 10 | 4436242 | Установочный штифт | 1 |
| 12 | 1025875 | Водило | 1 |
| 13 | 3084353 | Планетарная шестерня | 3 |
| 14 | 4438593 | Игольчатый подшипник | 6 |
| 15 | 4284521 | Упорная пластина | 6 |
| 16 | 4315838 | Палец | 3 |
| 17 | 4116309 | Пружинный штифт | 3 |
| 18 | 3082156 | Солнечная шестерня | 1 |
| 20 | 1025787 | Коронная шестерня | 1 |
| 21 | J931640 | Болт | 24 |
| 23 | 2042432 | Водило | 1 |
| 24 | 4401293 | Проставка | 2 |
| 25 | 3082155 | Планетарная шестерня | 3 |
| 26 | 4438592 | Игольчатый подшипник | 3 |
| 27 | 4192982 | Упорная пластина | 6 |
| 28 | 4402086 | Палец | 3 |
| 29 | 4192020 | Пружинный штифт | 3 |
| 30 | 3082149 | Солнечная шестерня | 1 |
| 32 | 1025826 | Водило | 1 |
| 33 | 3082148 | Планетарная шестерня | 3 |
| 34 | 4387383 | Игольчатый подшипник | 3 |
| 35 | 4192910 | Упорная пластина | 6 |
| 36 | 4210853 | Палец | 3 |
| 37 | 4173093 | Пружинный штифт | 3 |
| 38 | 2049585 | Вал проп. | 1 |
| 40 | 2034833 | Крышка | 1 |
| 41 | 4478346 | Стопорный палец | 1 |
| 42 | 4609016 | Болт с шайбой | 12 |
| 43 | 4245797 | Пробка | 3 |
| 47 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
