Пилотные гидролинии (2P-BOOM) — HITACHI ZX180LC-3

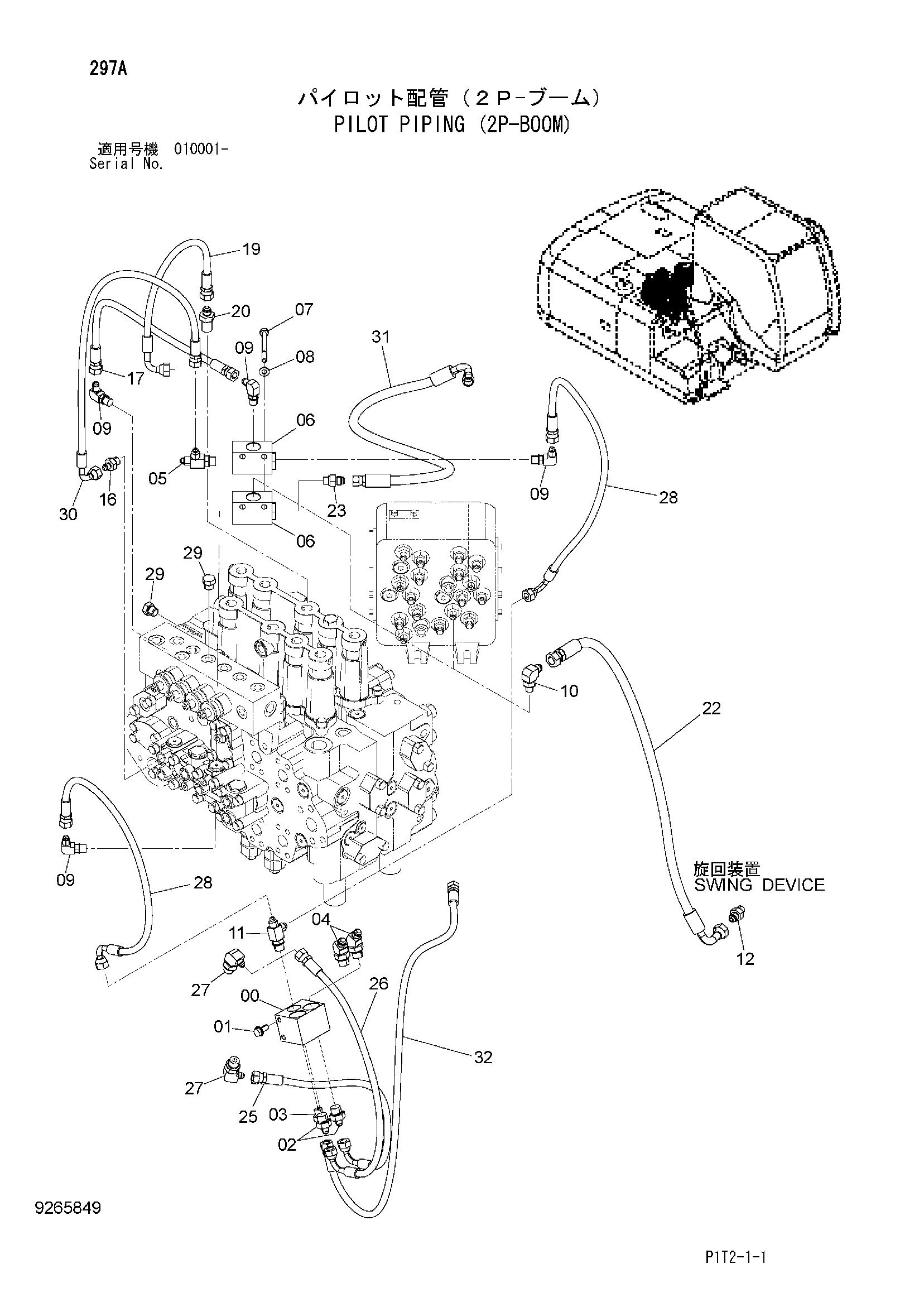

Заводская схема «Пилотные гидролинии (2P-BOOM)» для HITACHI ZX180LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852132 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852233 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852422 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4203447 | Челночный клапан | 2 |
| 07 | J900880 | Болт | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | A852322 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852422 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4664393 | Шланг | 1 |
| 19 | 4383180 | Шланг | 1 |
| 20 | 4255791 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4437737 | Шланг | 1 |
| 23 | A852123 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4634394 | Шланг | 1 |
| 26 | 4470392 | Шланг | 1 |
| 27 | A852332 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4436299 | Шланг | 2 |
| 29 | A885002 | Пробка | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4442442 | Шланг | 1 |
| 31 | 9276460 | Шланг в сборе | 1 |
| 31A | 4664395 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 4613760 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
