Гидроцилиндр рукояти <моноблочный стрела> — HITACHI ZX180LC

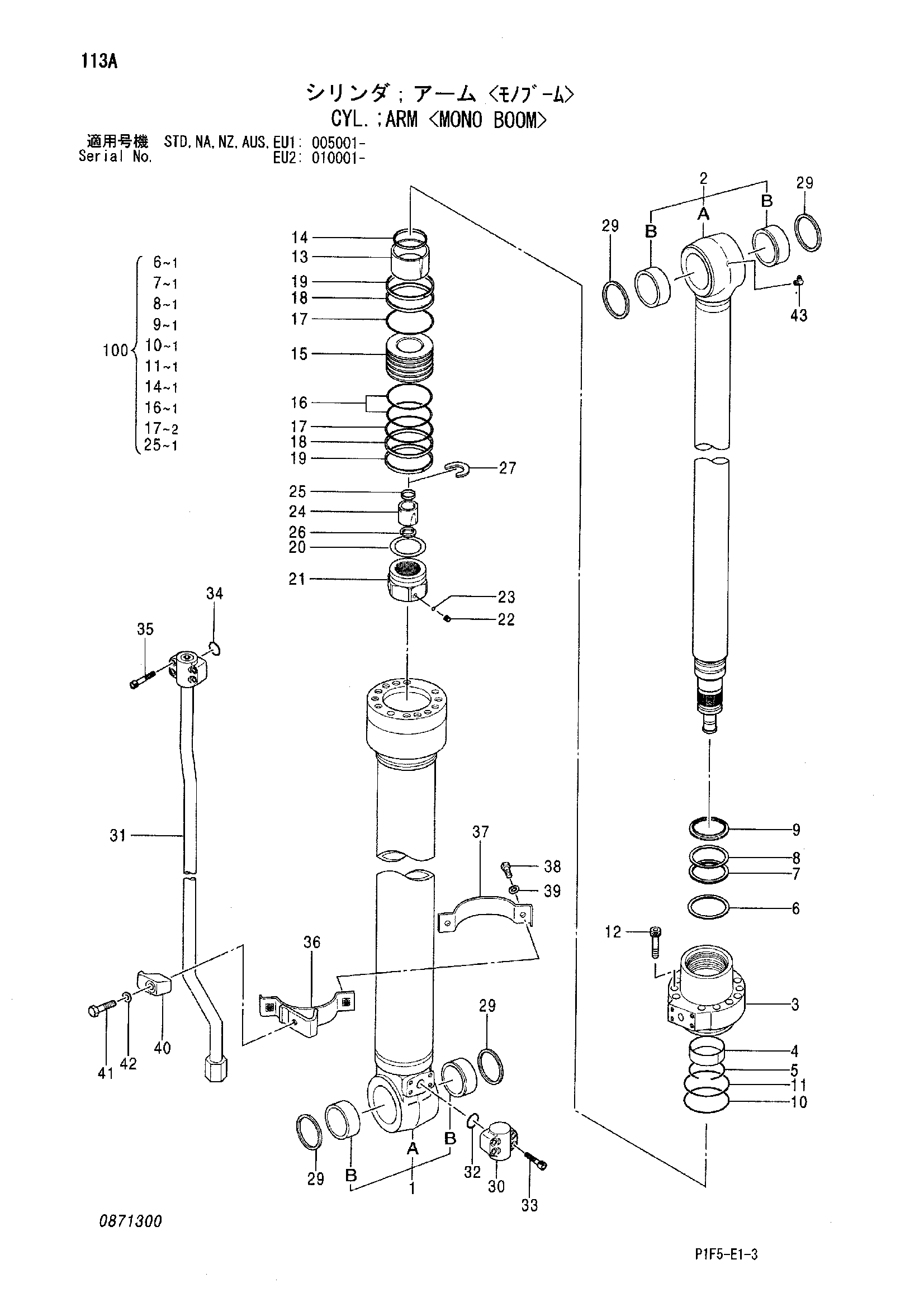

Заводская схема «Гидроцилиндр рукояти <моноблочный стрела>» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4471462 | Гидроцилиндр рукояти | 1 | |
| 1 | 0871301 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0871302 | Труба гидроцилиндра | 1 |
| 1B | 4352398 | Втулка пальца | 2 |
| 2 | 0871309 | Шток поршня в сборе | 1 |
| 2A | 0871303 | Шток поршня | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0871310 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Стопорное кольцо | 1 |
| 6 | 4469112 | Кольцо | 1 |
| 7 | 0105301 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811120 | Уплотнительное кольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0871304 | Амортизирующий подшипник | 1 |
| 14 | 4469113 | Уплотнение | 1 |
| 15 | 0737505 | Поршень | 1 |
| 16 | 0223706 | Уплотнительное кольцо | 1 |
| 17 | 0496706 | Опорное кольцо | 2 |
| 18 | 0737506 | Направляющее кольцо | 2 |
| 19 | 0223713 | Кольцо | 2 |
| 20 | 0400909 | Регулировочная шайба | 1 |
| 21 | 0776406 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0409913 | Амортизирующий подшипник | 1 |
| 25 | 0667411 | Уплотнение амортизатор | 1 |
| 26 | 0409915 | Ограничитель | 2 |
| 27 | 0686406 | Стопорное кольцо | 1 |
| 29 | 4067902 | Грязесъёмное кольцо | 4 |
| 30 | 0409016 замена: 0796601 | Соединение | 1 |
| 30 | 0409016 замена: M341030 | Соединение | 1 |
| 30 | 0796601 | Соединение | 1 |
| 31 | 0871305 замена: 0871311 | Трубка | 1 |
| 31 | 0871305 замена: M341236 | Трубка | 1 |
| 31 | 0871311 | Трубка | 1 |
| 32 | 4506430 | Уплотнительное кольцо | 1 |
| 33 | 0309019 | Болт с внутренним шестигранником | 4 |
| 33 | M341030 | Болт с внутренним шестигранником | 4 |
| 34 | 984614 | Уплотнительное кольцо | 1 |
| 35 | 0309020 | Болт с внутренним шестигранником | 4 |
| 35 | M341236 | Болт с внутренним шестигранником | 4 |
| 36-42 | 0871306 | Комплект лента | 1 |
| 36 | 0871307 | Лента | 1 |
| 37 | 0871308 | Лента | 1 |
| 38 | 0408815 | Болт | 2 |
| 39 | 0325913 | Шайба | 2 |
| 40 | 0309021 | Держатель | 1 |
| 41 | 0667013 | Болт | 1 |
| 42 | 0208516 | Пружинная шайба | 1 |
| 43 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4483194 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
