4 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI ZX180LC
Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.

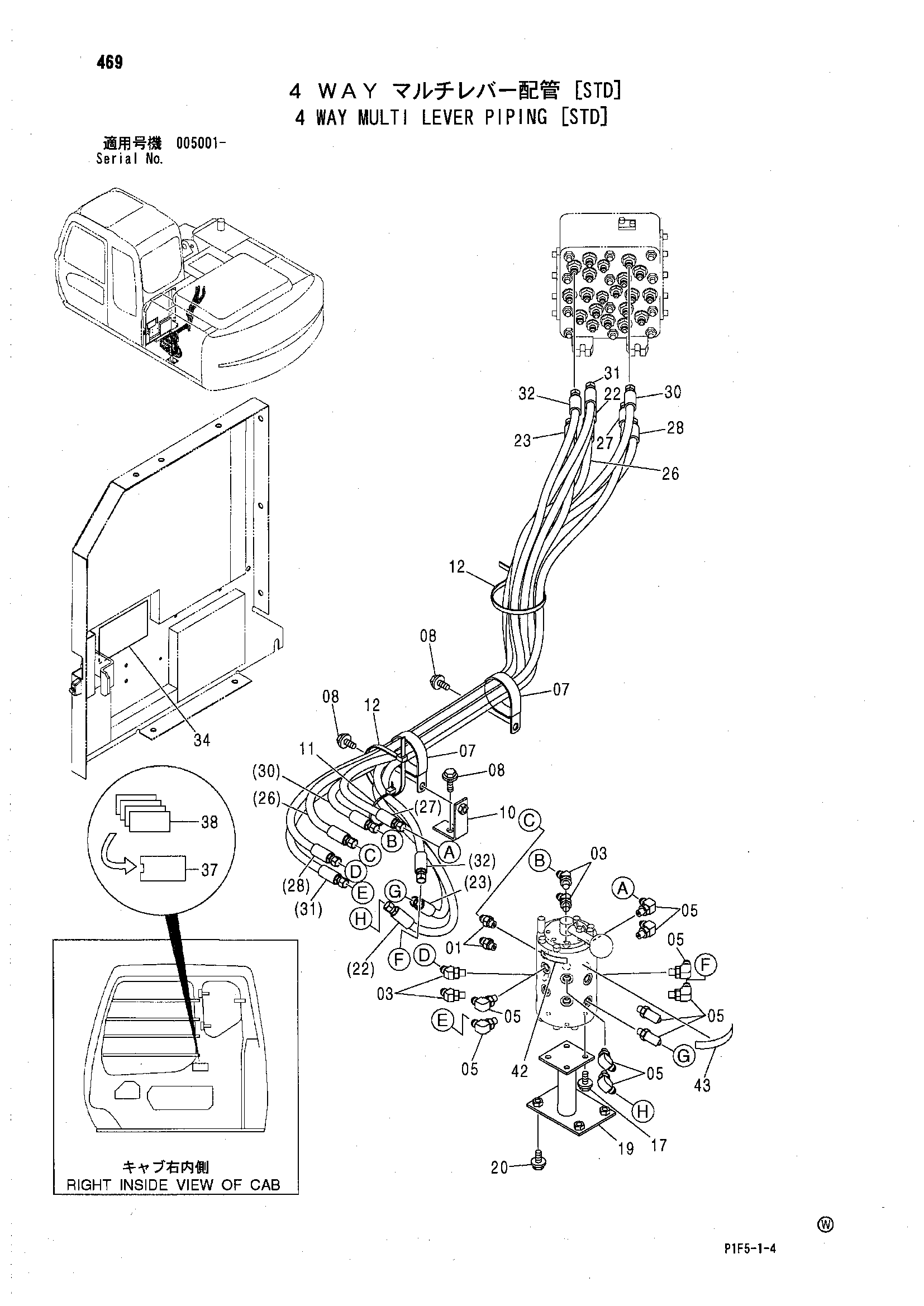

![Схема 4 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI ZX180LC](/catalog-drawings/55/55ba76aa-81cc-4caa-8970-db29a5509677.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852223 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 10 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4204136 | Зажим | 2 |
| 08 | J021025 | Болт с шайбой | 3 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 08 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 10 | 9757555 | Кронштейн | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 12 | 4121859 | Ленточный зажим | 2 |
| 17 | J020820 | Болт с шайбой | 4 |
| 17 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 17 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 19 | 8082598 | Кронштейн | 1 |
| 20 | J021025 | Болт с шайбой | 4 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 20 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 22 | 4463086 | Шланг | 1 |
| 23 | 4463084 | Шланг | 1 |
| 26 | 4463085 | Шланг | 1 |
| 27 | 4463088 | Шланг | 1 |
| 28 | 4463078 | Шланг | 1 |
| 30 | 4465552 | Шланг | 1 |
| 31 | 4465553 | Шланг | 1 |
| 32 | 4465555 | Шланг | 1 |
| 34 | 3059267 | Информационная табличка | 1 |
| 37 | 4260602 | Корпус | 1 |
| 38 | 4288250 | Пластина | 1 |
| 38 | 4288251 | Пластина | 1 |
| 38 | 4288252 | Пластина | 1 |
| 38 | 4288249 | Пластина | 1 |
| 42 | 4372969 | Информационная табличка | 1 |
| 43 | 4372968 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
