Основные гидролинии (гидромолот, гидроножницы)[EU1, EU2] — HITACHI ZX180LC

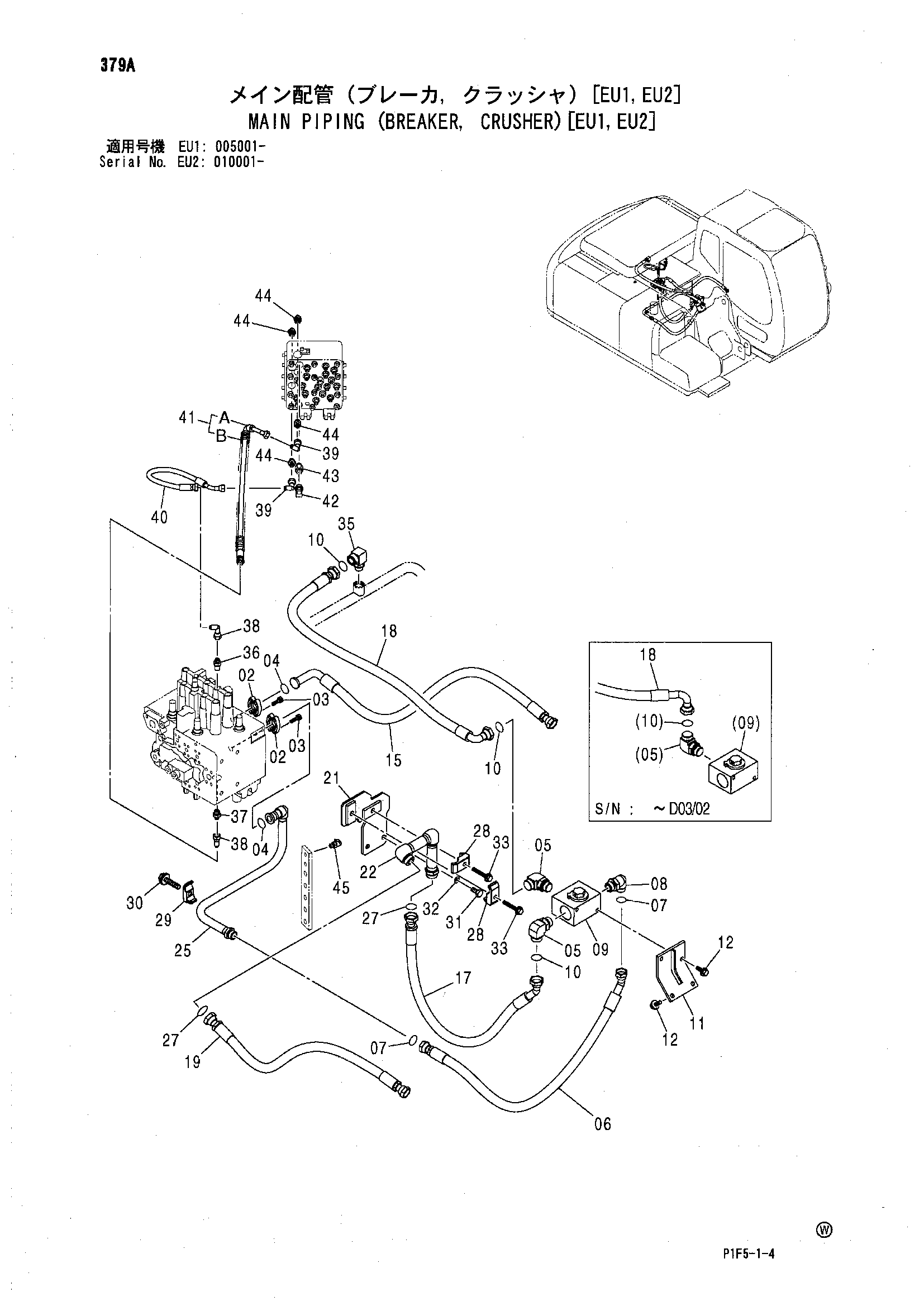

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)[EU1, EU2]» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (гидромолот, гидроножницы)[EU1, EU2] HITACHI ZX180LC](/catalog-drawings/50/50d34488-3823-4eb5-82e0-77cea2e86991.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | A853388 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4463182 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | A853386 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 3 |
| 11 | 9748713 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 4 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 12 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 15 | 4324160 | Шланг | 1 |
| 17 | 4467657 замена: 4297177 | Шланг | 1 |
| 17 | 4297177 | Шланг | 1 |
| 18 | 4326458 замена: 4306725 | Шланг | 1 |
| 18 | 4306725 | Шланг | 1 |
| 19 | 4607651 | Шланг | 1 |
| 21 | 8091947 | Кронштейн | 1 |
| 22 | 8091944 | Трубка | 1 |
| 25 | 8080641 | Трубка | 1 |
| 27 | 4187328 | Уплотнительное кольцо | 2 |
| 28 | 4190127 | Хомут трубки | 2 |
| 29 | 4190126 | Хомут трубки | 1 |
| 30 | J011265 | Болт с шайбой | 1 |
| 30 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 30 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 31 | J901425 | Болт | 2 |
| 32 | A590914 | Пружинная шайба | 2 |
| 33 | J011275 | Болт с шайбой | 2 |
| 33 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 33 | J271275 замена: J222012 | Болт с шайбой | 2 |
| 35 | A853368 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4202422 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852133 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4239976 | Унион S | 2 |
| 39 | 4239976 | Унион S | 2 |
| 40 | 4448064 | Шланг | 1 |
| 41 | 9197259 | Шланг в сборе | 1 |
| 41A | 4448631 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 2 |
| 42 | 4436535 | Датчик давления | 1 |
| 43 | 4263446 | Переходник S | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852133 | Адаптер | 4 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852322 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
