Электрический тип управление детали — HITACHI ZX180LC

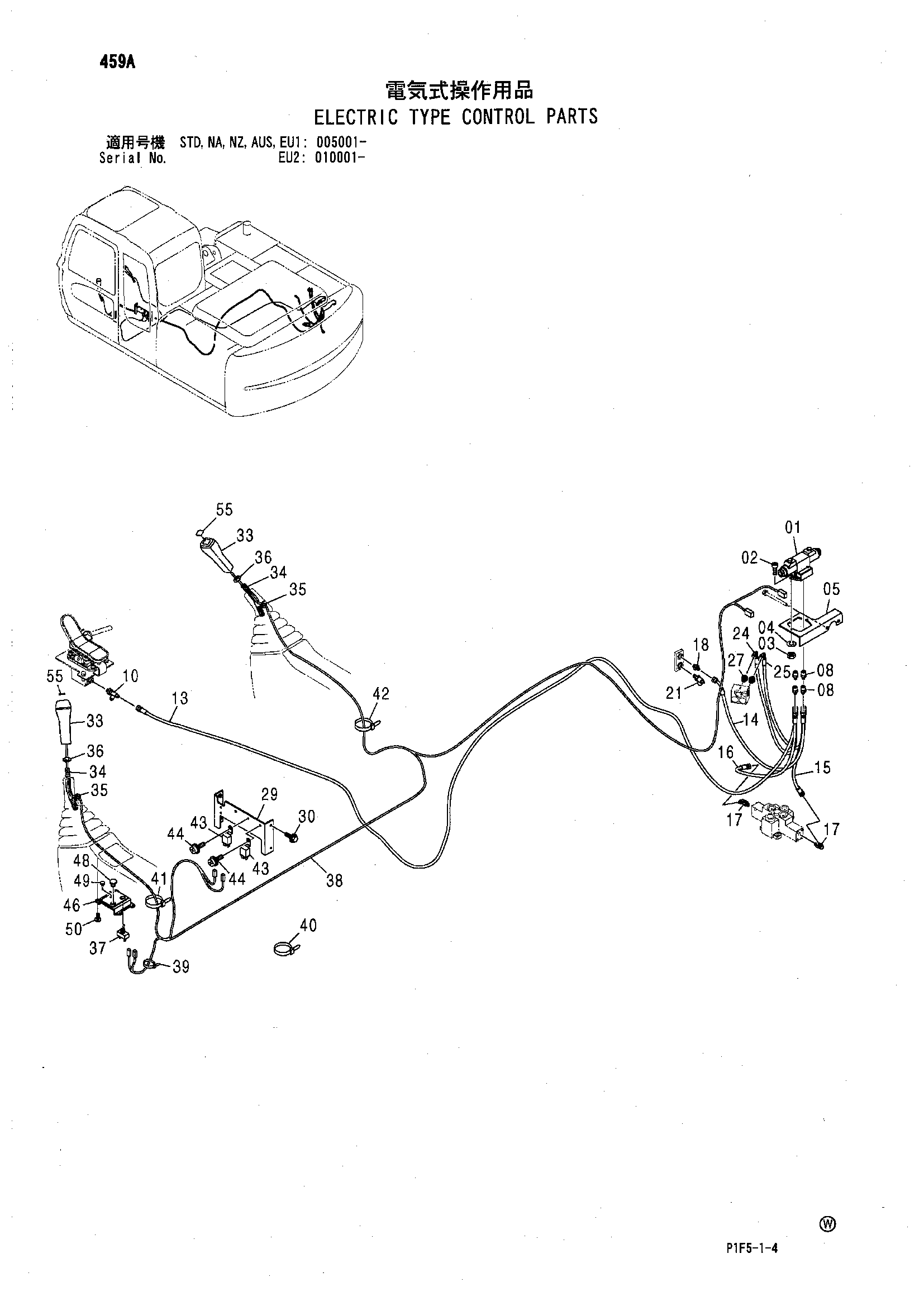

Заводская схема «Электрический тип управление детали» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4350150	Электромагнитный клапан	1
02	J780625	Болт с внутренним шестигранником	2
03	M500605	Гайка	2
04	A590906	Пружинная шайба	2
05	3095652	Кронштейн	1
08	4215649	Адаптер	4
10	4239712	Тройник	1
10A	957366	Уплотнительное кольцо	1
13	4351163	Шланг	1
14	4313248	Шланг	1
15	4226311	Шланг	1
16	4402701	Шланг	1
17	A852322	Угловой штуцер	2
17A	957366	Уплотнительное кольцо	1
18	A852122	Адаптер	1
18A	957366	Уплотнительное кольцо	1
21	A852422	Тройник	1
21A	957366	Уплотнительное кольцо	1
24	4313248	Шланг	1
25	4313247	Шланг	1
27	A852132	Адаптер	2
27A	4509180	Уплотнительное кольцо	1
29	8082783	Кронштейн	1
30	J020616	Болт с шайбой	4
30	J260616 замена: J900616	Болт с шайбой	4
30	J260616 замена: A590106	Болт с шайбой	4
33	4319774	Рукоятка	2
34	9739222	Рычаг	2
35	487081	Резиновая втулка	2
36	J952014	Гайка	2
37	4242001	Выключатель тумблер	1
38	2046242	Жгут проводов	1
39	4300351	Ленточный зажим	2
40	4163044	Ленточный зажим	10
41	4121859	Ленточный зажим	4
42	4055312	Ленточный зажим	10
43	4414207	Реле	2
44	J460614	Винт с шайбой	2
46	3091842	Панель	1
48	4294437	Колпачок	1
49	4385236	Колпачок	1
50	4452613	Самонарезающий винт	4
55	4455930	Информационная табличка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
