Гусеничная цепь [STD, NA, NZ, AUS] — HITACHI ZX180LC
Заводская схема «Гусеничная цепь [STD, NA, NZ, AUS]» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.

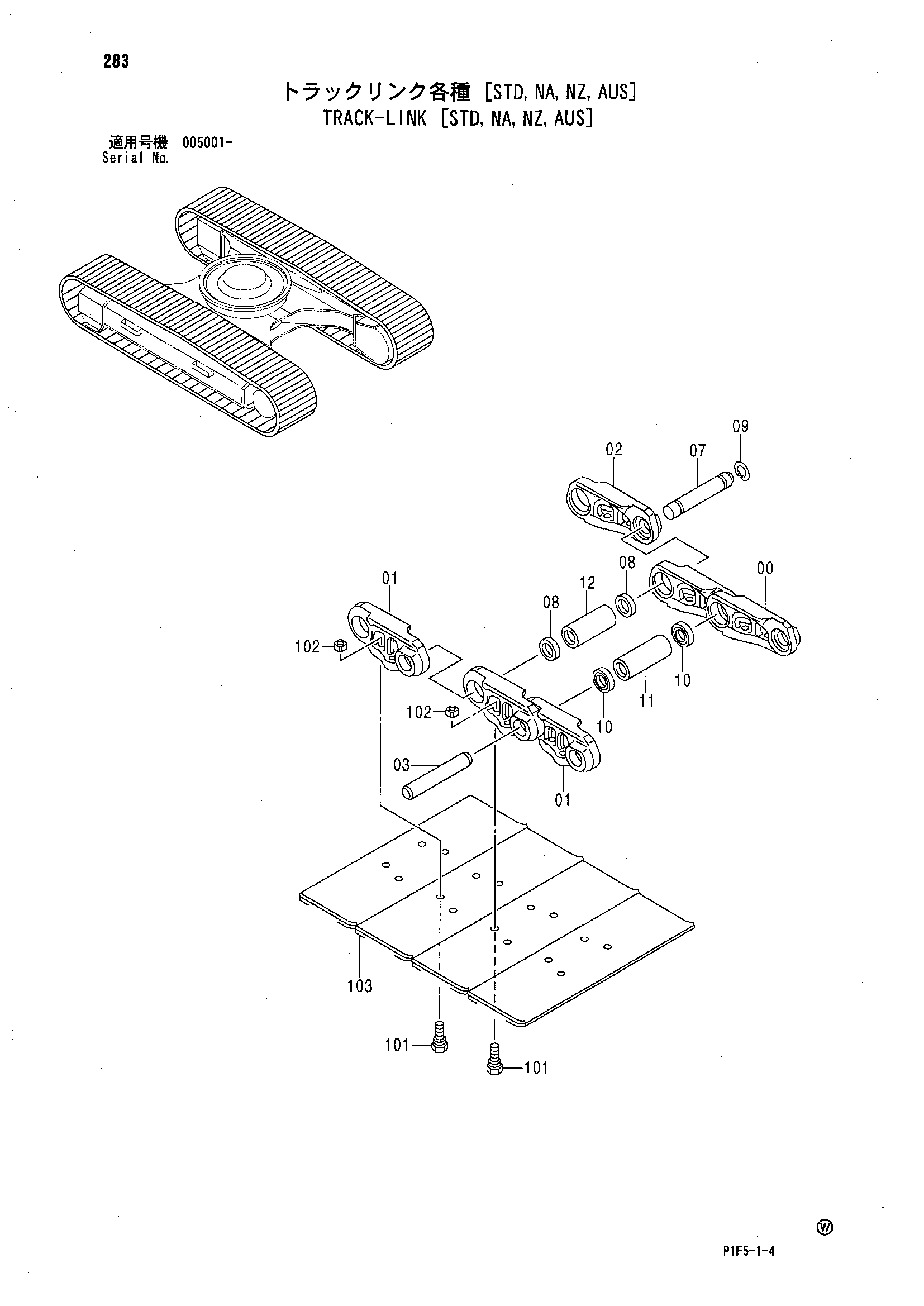

![Схема Гусеничная цепь [STD, NA, NZ, AUS] HITACHI ZX180LC](/catalog-drawings/a8/a86060b0-690b-4993-9de5-8df8d362971e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9216431 | Гусеничная цепь в сборе | 2 | |
| 9176009 | Гусеничная цепь в сборе | 2 | |
| 9176011 | Гусеничная цепь в сборе | 2 | |
| 9176013 | Гусеничная цепь в сборе | 2 | |
| 9176019 | Гусеничная цепь в сборе | 2 | |
| 9176017 | Гусеничная цепь в сборе | 2 | |
| 9176015 | Гусеничная цепь в сборе | 2 | |
| 00-12 | 9200210 | Гусеничная цепь в сборе | 1 |
| 00 | 1028975 | Гусеничная цепь B | 45 |
| 01 | 1028976 | Гусеничная цепь B | 46 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 45 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 90 |
| 11 | 4386609 | Втулка | 45 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4297905 | Болт башмак | 184 |
| 101 | 4350566 | Болт башмак | 184 |
| 101 | 4350567 | Болт башмак | 184 |
| 102 | 4247133 | Гайка | 184 |
| 103 | 2038825 | Башмак грунтозацеп | 46 |
| 103 | 2027982 | Башмак грунтозацеп | 46 |
| 103 | 2037789 | Башмак грунтозацеп | 46 |
| 103 | 2037790 | Башмак грунтозацеп | 46 |
| 103 | 1017201 | Башмак плоский | 46 |
| 103 | 1020522 | Башмак триангле | 46 |
| 103 | 1015203 | Башмак триангле | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
