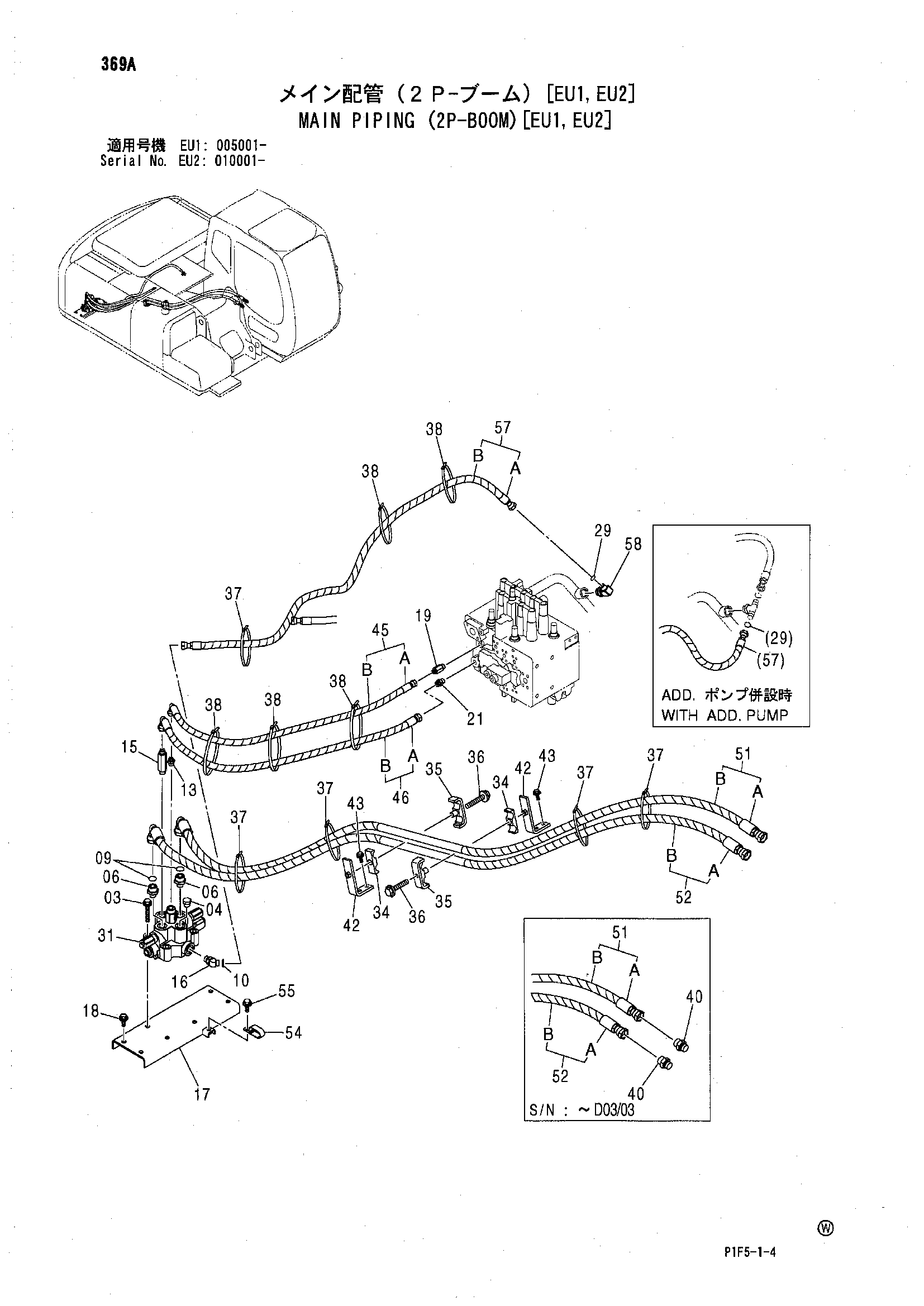

Основные гидролинии (2P-BOOM)[EU1, EU2] — HITACHI ZX180LC
Заводская схема «Основные гидролинии (2P-BOOM)[EU1, EU2]» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (2P-BOOM)[EU1, EU2] HITACHI ZX180LC](/catalog-drawings/c5/c503bbf3-a784-462a-ae80-053c5cf40a07.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J011280 | Болт с шайбой | 3 |
| 03 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 03 | J271280 замена: J222012 | Болт с шайбой | 3 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4197530 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 10 | 4138938 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4392049 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A853244 | Угловой штуцер | 1 |
| 16 | A853346 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 9760964 | Кронштейн | 1 |
| 18 | J021235 | Болт с шайбой | 4 |
| 18 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 18 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 19 | 4276965 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852134 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 1 |
| 31 | 4478056 | Гидрораспределитель | 1 |
| 34 | 3072291 | Резиновая прокладка | 2 |
| 35 | 8061722 | Хомут трубки | 2 |
| 36 | J011280 | Болт с шайбой | 2 |
| 36 | J271280 замена: J901280 | Болт с шайбой | 2 |
| 36 | J271280 замена: J222012 | Болт с шайбой | 2 |
| 37 | 4121859 | Ленточный зажим | 5 |
| 38 | 4055312 | Ленточный зажим | 5 |
| 40 | A853166 | Адаптер | 2 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 9760490 | Кронштейн | 2 |
| 43 | J021025 | Болт с шайбой | 4 |
| 43 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 43 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 45 | 9199369 | Шланг в сборе | 1 |
| 45A | 4372251 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 3 |
| 46 | 9227007 | Шланг в сборе | 1 |
| 46A | 4602374 | Шланг | 1 |
| 46B | 4327294 | Защитный кожух | 3 |
| 51 | 9227010 | Шланг в сборе | 1 |
| 51A | 4603988 | Шланг | 1 |
| 51B | 4327294 | Защитный кожух | 9 |
| 52 | 9227011 | Шланг в сборе | 1 |
| 52A | 4603989 | Шланг | 1 |
| 52B | 4327294 | Защитный кожух | 9 |
| 54 | 4411911 | Зажим | 1 |
| 55 | J011025 | Болт с шайбой | 1 |
| 55 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 55 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 57 | 9218542 | Шланг в сборе | 1 |
| 57 | 9238423 | Шланг в сборе | 1 |
| 57A | 4311809 | Шланг | 1 |
| 57A | 4619120 | Шланг | 1 |
| 57B | 4327294 | Защитный кожух | 4 |
| 57B | 4327294 | Защитный кожух | 6 |
| 58 | A853364 | Угловой штуцер | 1 |
| 58 | A853366 | Угловой штуцер | 1 |
| 58A | 4138938 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
