Вспомогательный трубопроводы (2P-BOOM): 2[EU1, EU2] — HITACHI ZX180LC
Заводская схема «Вспомогательный трубопроводы (2P-BOOM): 2[EU1, EU2]» для HITACHI ZX180LC. Каталожные номера деталей, позиции, применяемость и запрос цены.

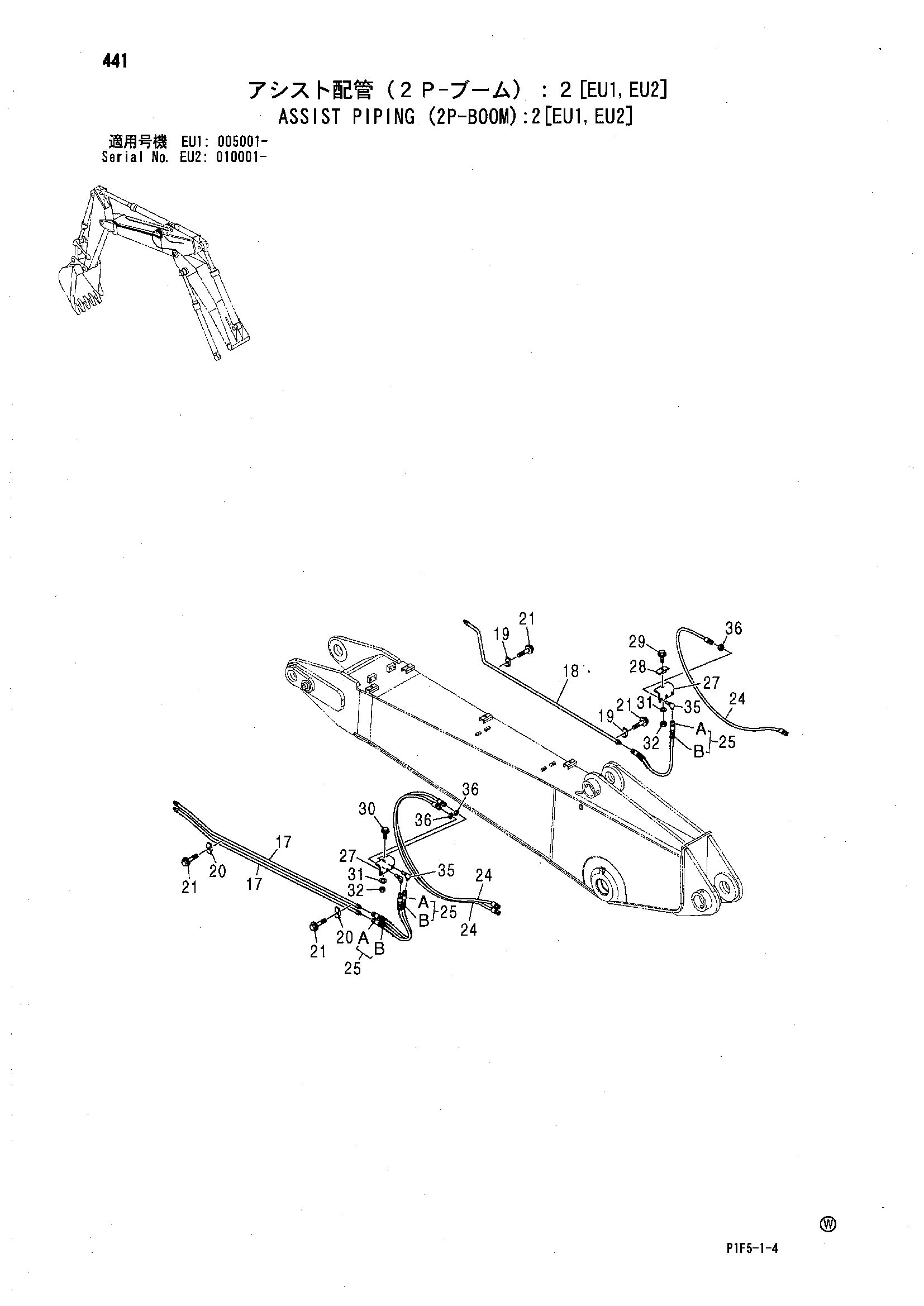

![Схема Вспомогательный трубопроводы (2P-BOOM): 2[EU1, EU2] HITACHI ZX180LC](/catalog-drawings/f2/f2ab3791-8aca-4f83-a890-eb019355d2ec.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 8092295 | Трубка | 2 |
| 18 | 8092296 | Трубка | 1 |
| 19 | 4190124 | Хомут трубки | 2 |
| 20 | 4189858 | Хомут трубки | 2 |
| 21 | J011250 | Болт с шайбой | 4 |
| 21 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 21 | J271250 замена: J222012 | Болт с шайбой | 4 |
| 24 | 4462707 | Шланг | 3 |
| 25 | 9226382 | Шланг в сборе | 3 |
| 25A | 4361510 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 27 | 4600883 | Кронштейн | 2 |
| 28 | 4189859 | Хомут трубки | 1 |
| 29 | J011265 | Болт с шайбой | 1 |
| 29 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 29 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 30 | J011245 | Болт с шайбой | 1 |
| 30 | J271245 замена: J901245 | Болт с шайбой | 1 |
| 30 | J271245 замена: J222012 | Болт с шайбой | 1 |
| 31 | A590112 | Плоская шайба | 2 |
| 32 | J950012 | Гайка | 2 |
| 35 | 4285863 | Угловой штуцер | 3 |
| 36 | 4202531 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
