Стрела угол сигнализация — HITACHI ZX1800K-3

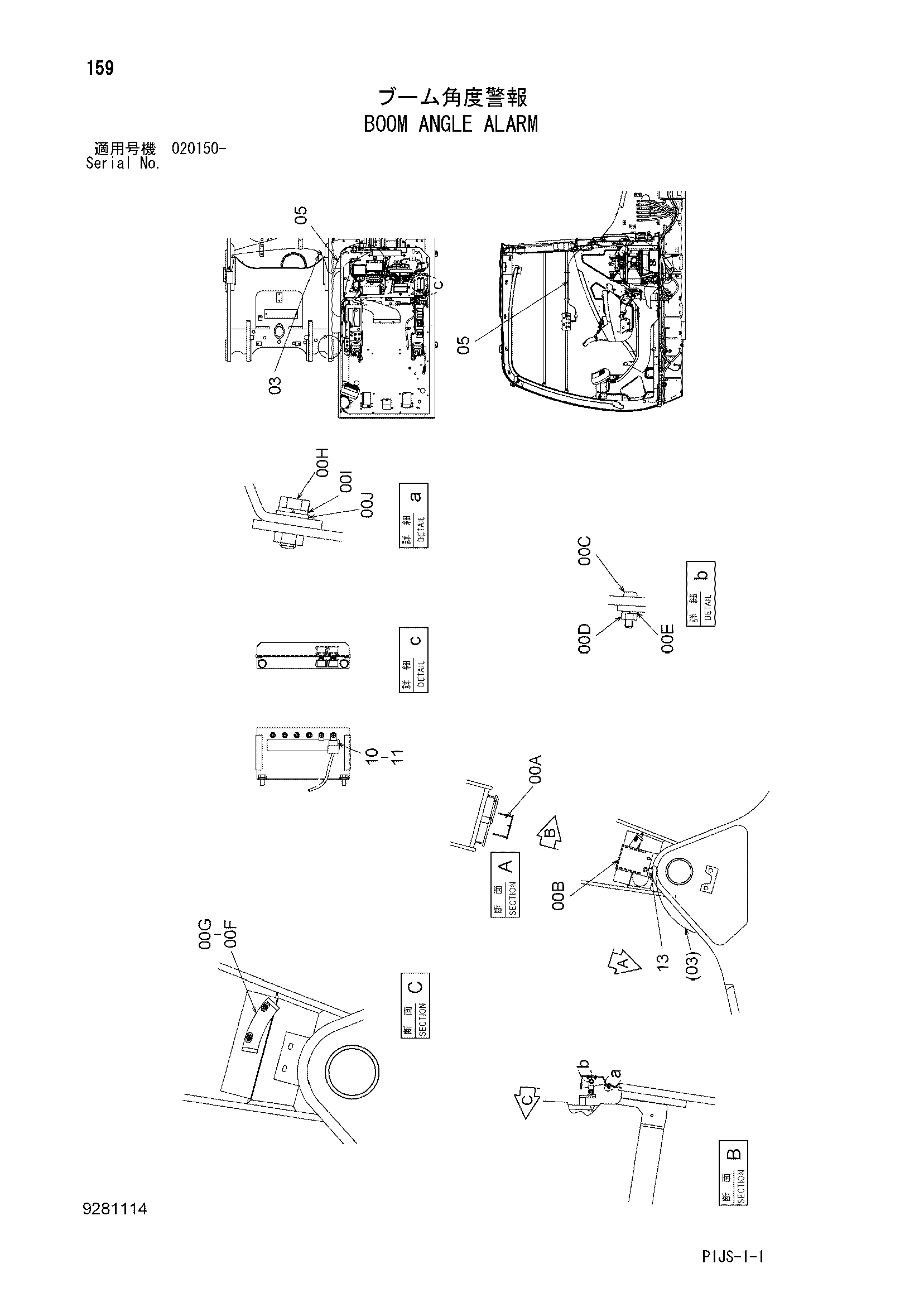

Заводская схема «Стрела угол сигнализация» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9281115 | Стрела угол сигнализация детали | 1 |
| 00A | 4473331 | Выключатель микро | 1 |
| 00B | 8094457 | Кронштейн | 1 |
| 00C | M430416 | Винт | 2 |
| 00D | M500403 | Гайка | 2 |
| 00E | A590904 | Пружинная шайба | 2 |
| 00F | 3097256 | Кулачок | 1 |
| 00G | M470616 | Винт | 2 |
| 00H | J900825 | Болт | 2 |
| 00I | A590908 | Пружинная шайба | 2 |
| 00J | A590108 | Плоская шайба | 2 |
| 03 | 4613951 | Жгут проводов | 1 |
| 04 | 4613952 | Жгут проводов | 1 |
| 05 | 3108764 | Жгут проводов | 1 |
| 10 | 4414207 | Реле | 1 |
| 11 | J460616 | Винт с шайбой | 1 |
| 13 | 4055312 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
