Лубликате трубопроводы (нижний рукоять 4.65m) — HITACHI ZX1800K-3

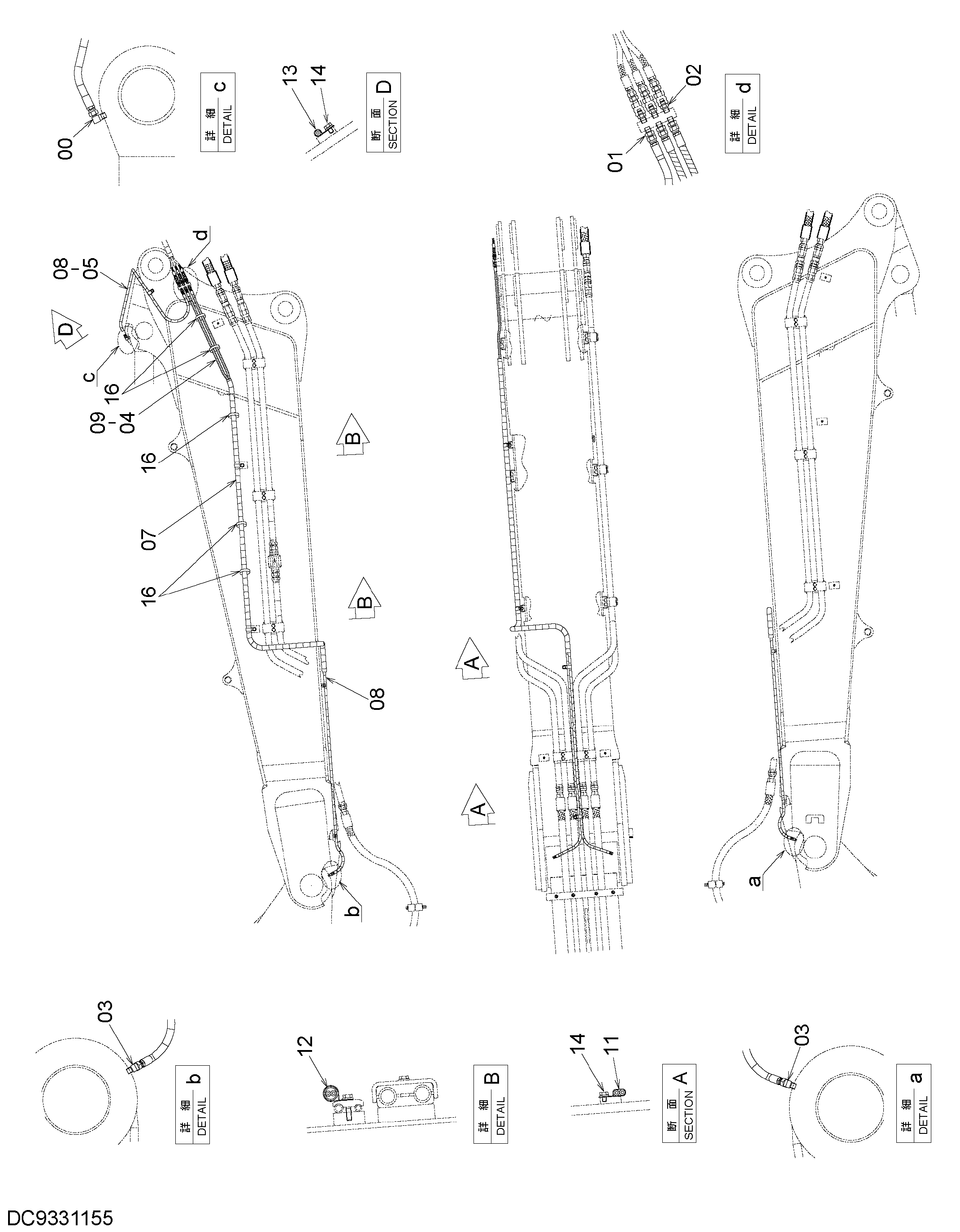

Заводская схема «Лубликате трубопроводы (нижний рукоять 4.65m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154656 | Угловой штуцер | 1 |
| 01 | 4154651 | Адаптер | 3 |
| 02 | 4613332 | Самоуплотняющееся соединение | 3 |
| 03 | 4154655 | Угловой штуцер | 2 |
| 04 | 4625604 | Шланг | 2 |
| 05 | 4269806 | Шланг | 1 |
| 07 | 4487203 | Защитный кожух | 1 |
| 08 | 4613717 | Защитный кожух | 3 |
| 09 | 4327293 | Защитный кожух | 2 |
| 11 | 4190292 | Зажим | 2 |
| 12 | 4190264 | Зажим | 2 |
| 13 | 4190275 | Зажим | 1 |
| 14 | J271016 | Болт с шайбой | 3 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
