Вспомогательный трубопроводы (6.5m стрела) — HITACHI ZX1800K-3

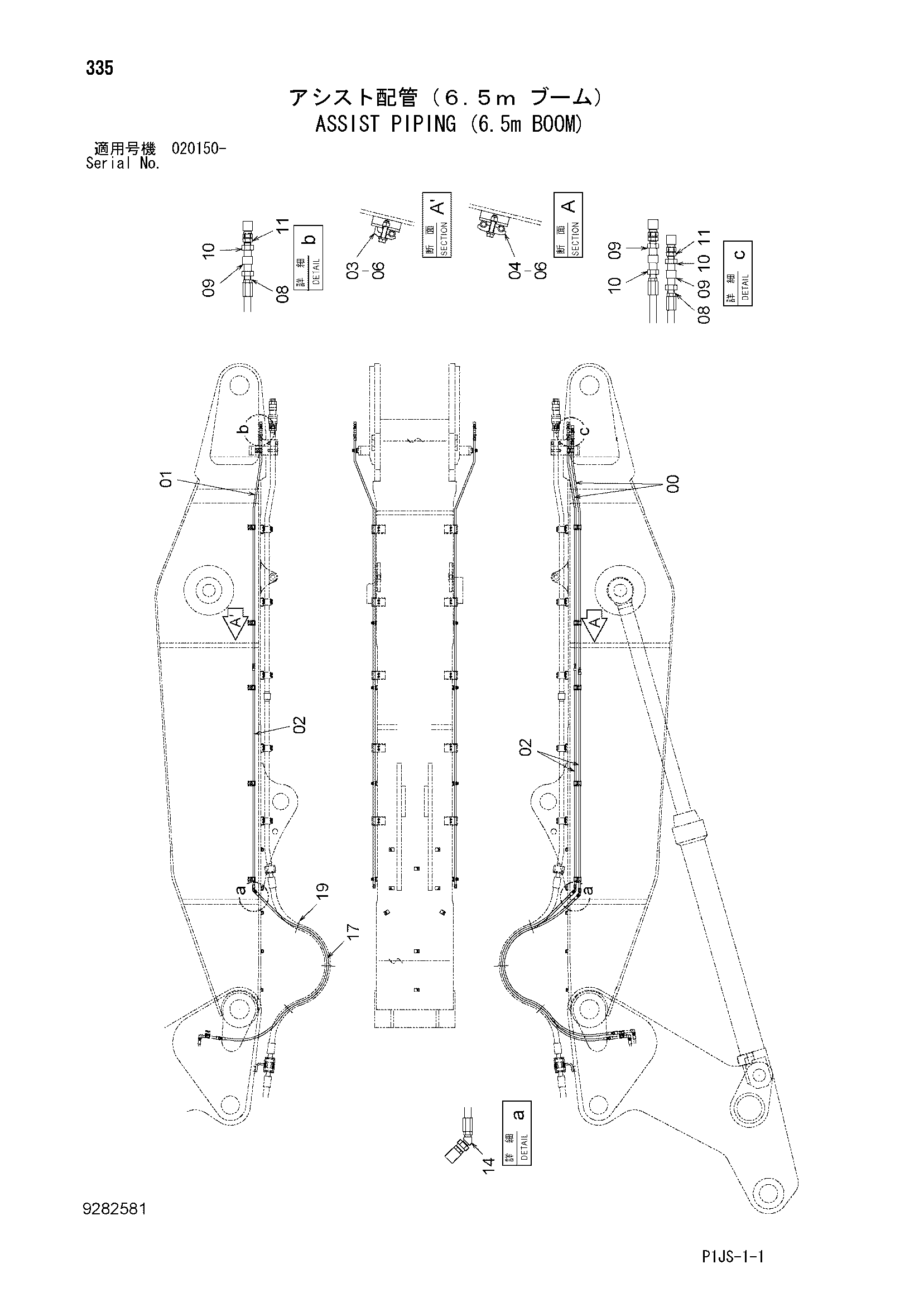

Заводская схема «Вспомогательный трубопроводы (6.5m стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111024 | Трубка | 2 |
| 01 | 8111025 | Трубка | 1 |
| 02 | 8111026 | Трубка | 3 |
| 03 | 4190125 | Хомут трубки | 6 |
| 04 | 4189858 | Хомут трубки | 6 |
| 06 | J271250 | Болт с шайбой | 12 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4234652 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4166110 | Самоуплотняющееся соединение | 3 |
| 10 | 4166235 | Самоуплотняющееся соединение | 3 |
| 11 | 4215651 | Адаптер | 3 |
| 14 | A852244 | Угловой штуцер | 3 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4675708 | Шланг | 3 |
| 19 | 4449247 | Хомут шланга | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
