Гидролинии рабочего оборудования (7m стрела) — HITACHI ZX1800K-3

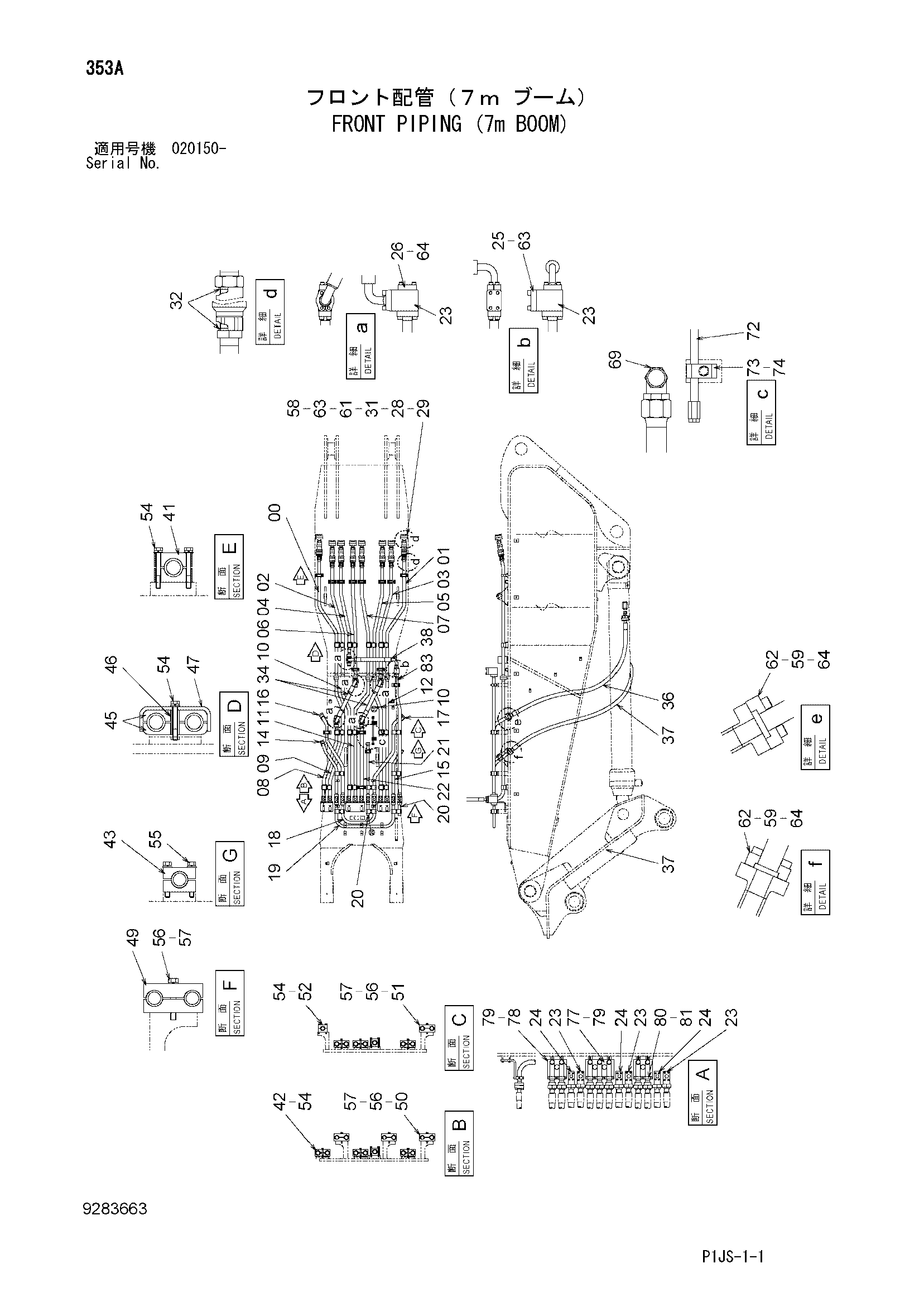

Заводская схема «Гидролинии рабочего оборудования (7m стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111326 | Трубка | 1 |
| 01 | 8111327 | Трубка | 1 |
| 02 | 8111328 | Трубка | 1 |
| 03 | 8111329 | Трубка | 1 |
| 04 | 8111330 | Трубка | 1 |
| 05 | 8111331 | Трубка | 1 |
| 06 | 8111332 | Трубка | 1 |
| 07 | 8111333 | Трубка | 1 |
| 08 | 8111334 | Трубка | 1 |
| 09 | 8111335 | Трубка | 1 |
| 10 | 8111336 | Трубка | 2 |
| 11 | 8111337 | Трубка | 1 |
| 12 | 8111338 | Трубка | 1 |
| 14 | 8111340 | Трубка | 1 |
| 15 | 8111341 | Трубка | 1 |
| 16 | 8111342 | Трубка | 1 |
| 17 | 8111343 | Трубка | 1 |
| 18 | 8111344 | Трубка | 1 |
| 19 | 8111345 | Трубка | 1 |
| 20 | 9768711 | Крышка | 2 |
| 21 | 8111346 | Трубка | 1 |
| 22 | 8111556 | Трубка | 1 |
| 23 | 3089811 | Блок | 9 |
| 24 | 3051569 | Блок | 3 |
| 25 | 4091297 | Крышка | 1 |
| 26 | 4118188 | Крышка | 5 |
| 28 | 4657074 | Самоуплотняющееся соединение | 8 |
| 29 | 4657113 | Самоуплотняющееся соединение | 8 |
| 31 | 9768593 | Адаптер | 8 |
| 32 | 4037888 | Уплотнительное кольцо | 16 |
| 34 | 4676754 | Шланг | 2 |
| 36 | 4682825 | Шланг | 2 |
| 37 | 4670724 | Шланг | 2 |
| 38 | 4677547 | Шланг | 1 |
| 41 | 4641366 | Хомут трубки | 24 |
| 42 | 4342772 | Хомут | 12 |
| 43 | 4334364 | Хомут трубки | 2 |
| 45 | 4342703 | Хомут | 8 |
| 46 | 4342699 | Проставка | 8 |
| 47 | 4342695 | Хомут трубки | 4 |
| 49 | 4439520 | Хомут трубки | 6 |
| 50 | 4439521 | Хомут трубки | 6 |
| 51 | 4673900 | Хомут трубки | 2 |
| 52 | 4342723 | Хомут трубки | 4 |
| 54 | J271200 | Болт с шайбой | 48 |
| 54A | J901200 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | J271285 | Болт с шайбой | 2 |
| 55A | J901285 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | J901400 | Болт | 14 |
| 57 | A590914 | Пружинная шайба | 14 |
| 58 | M341650 | Болт с внутренним шестигранником | 160 |
| 59 | M341445 | Болт с внутренним шестигранником | 80 |
| 61 | 4075854 | Разъёмный фланец | 50 |
| 62 | 4089703 | Разъёмный фланец | 12 |
| 63 | 4510169 | Уплотнительное кольцо | 40 |
| 64 | 4508805 | Уплотнительное кольцо | 20 |
| 69 | 4169593 | Угловой штуцер | 1 |
| 69A | 970860 | Уплотнительное кольцо | 1 |
| 72 | 9768713 | Трубка | 1 |
| 73 | 4190124 | Хомут трубки | 2 |
| 74 | J271250 | Болт с шайбой | 2 |
| 74A | J901250 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 77 | 3111203 | Кронштейн | 1 |
| 78 | 3111204 | Кронштейн | 2 |
| 79 | J271235 | Болт с шайбой | 12 |
| 79A | J901235 | Болт | 1 |
| 79B | J222012 | Шайба | 1 |
| 80 | 4342723 | Хомут трубки | 14 |
| 81 | J271200 | Болт с шайбой | 14 |
| 81A | J901200 | Болт | 1 |
| 81B | J222012 | Шайба | 1 |
| 83 | 8111562 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
