Поворот трубопроводы (адаптер стрела 6.7m) — HITACHI ZX1800K-3

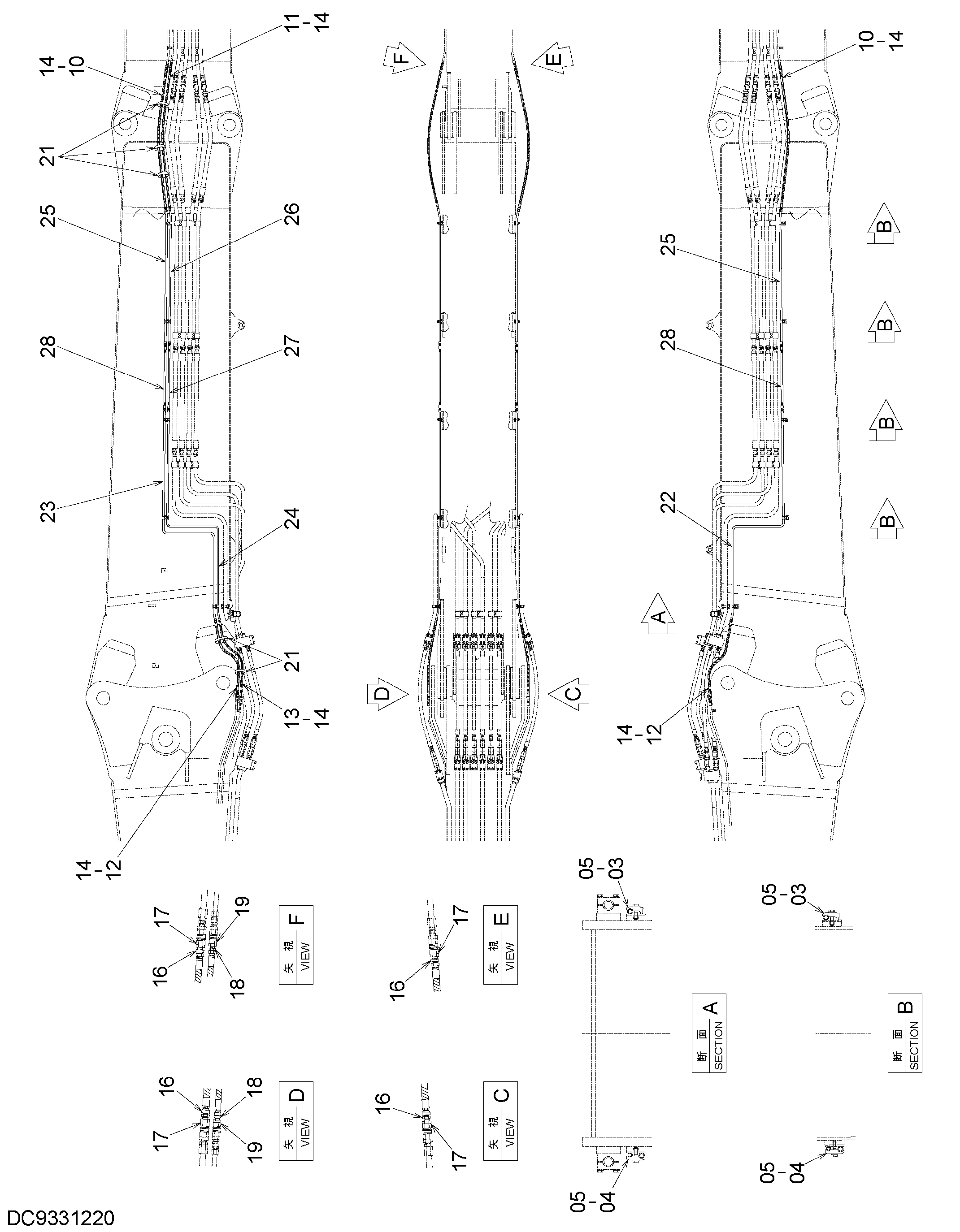

Заводская схема «Поворот трубопроводы (адаптер стрела 6.7m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4190125 | Хомут трубки | 5 |
| 04 | 4202559 | Хомут трубки | 5 |
| 05 | J271255 | Болт с шайбой | 10 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 10 | 4459047 | Шланг | 2 |
| 11 | 4676797 | Шланг | 1 |
| 12 | 4305263 | Шланг | 2 |
| 13 | 4305228 | Шланг | 1 |
| 14 | 4327315 | Защитный кожух | 15 |
| 16 | 4221287 | Адаптер | 4 |
| 17 | 4166235 | Самоуплотняющееся соединение | 4 |
| 18 | 4154652 | Адаптер | 2 |
| 19 | 4166236 | Самоуплотняющееся соединение | 2 |
| 21 | 4121859 | Ленточный зажим | 5 |
| 22 | 8128237 | Трубка | 1 |
| 23 | 8128238 | Трубка | 1 |
| 24 | 8128239 | Трубка | 1 |
| 25 | 8128240 | Трубка | 2 |
| 26 | 8128241 | Трубка | 1 |
| 27 | 4305227 | Шланг | 1 |
| 28 | 4305260 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
