Поворот трубопроводы (верхний стрела 8.5m) — HITACHI ZX1800K-3

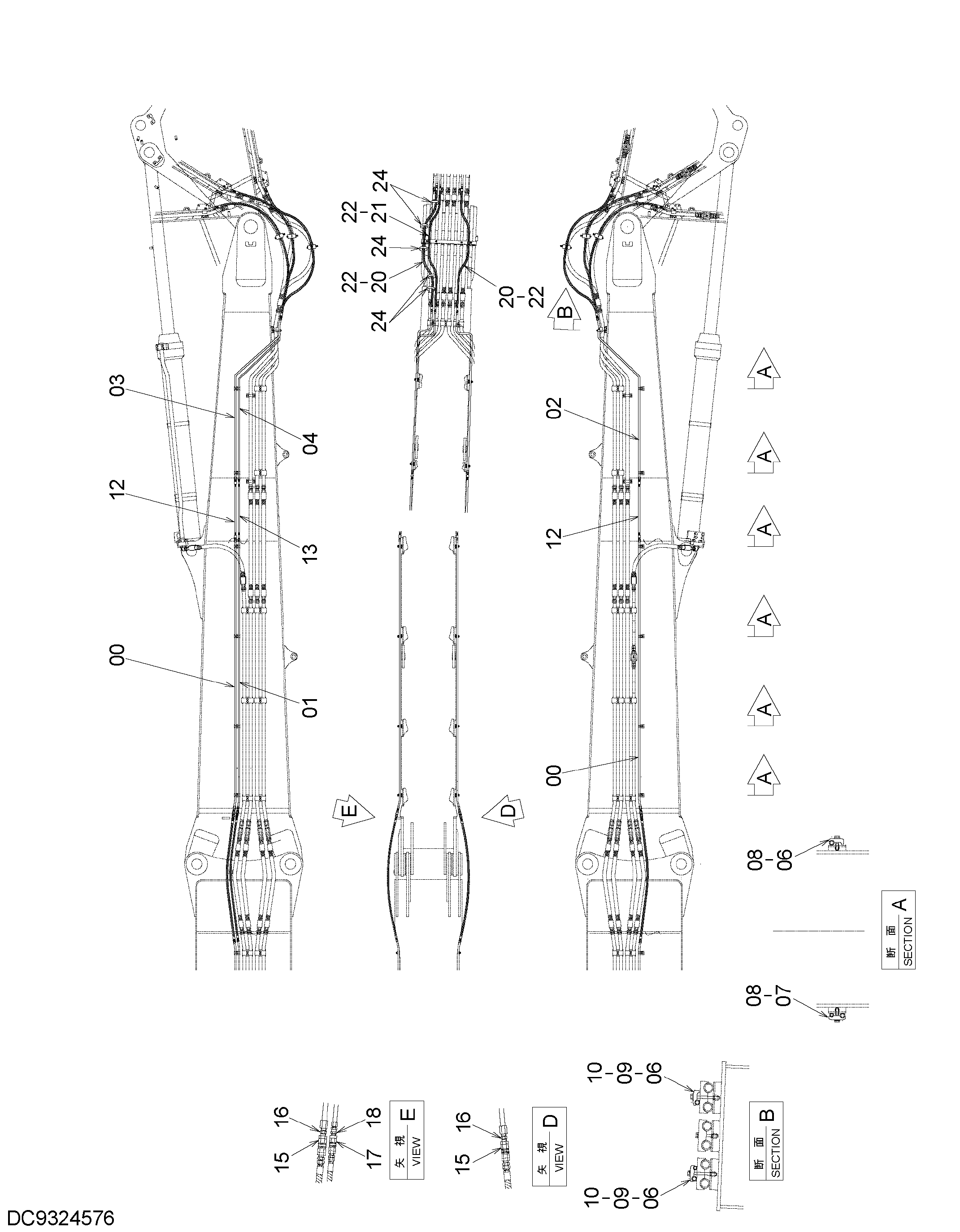

Заводская схема «Поворот трубопроводы (верхний стрела 8.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9773667 | Трубка | 2 |
| 01 | 9773668 | Трубка | 1 |
| 02 | 8125418 | Трубка | 1 |
| 03 | 8125419 | Трубка | 1 |
| 04 | 8125420 | Трубка | 1 |
| 06 | 4190125 | Хомут трубки | 7 |
| 07 | 4202559 | Хомут трубки | 7 |
| 08 | J271255 | Болт с шайбой | 12 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J901204 | Болт | 2 |
| 10 | J222012 | Шайба | 2 |
| 12 | 4305260 | Шланг | 2 |
| 13 | 4305227 | Шланг | 1 |
| 15 | 4166110 | Самоуплотняющееся соединение | 2 |
| 16 | 94-1703 | Адаптер | 2 |
| 17 | 4166109 | Самоуплотняющееся соединение | 1 |
| 18 | 4215477 | Адаптер | 1 |
| 20 | 4305279 | Шланг | 2 |
| 21 | 4305240 | Шланг | 1 |
| 22 | 4327315 | Защитный кожух | 12 |
| 24 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
