Водяные трубопроводы (основной) — HITACHI ZX1800K-3

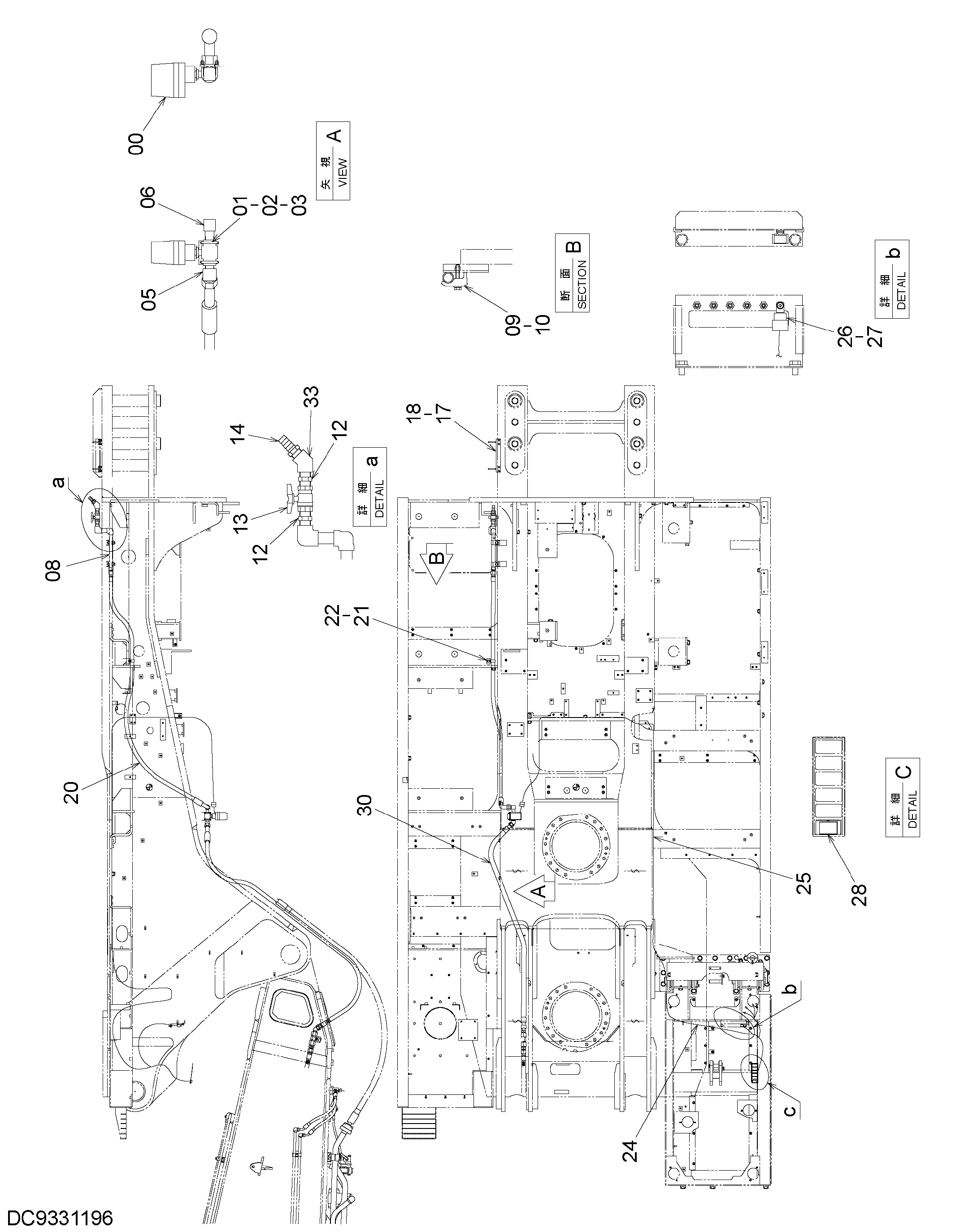

Заводская схема «Водяные трубопроводы (основной)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674149 | Электромагнитный клапан | 1 |
| 01 | 4608022 | U-образный болт | 2 |
| 02 | A590106 | Плоская шайба | 4 |
| 03 | M500605 | Гайка | 8 |
| 05 | 4437264 | Угловой штуцер | 1 |
| 06 | 4304187 | Соединение шланг | 1 |
| 08 | 9768794 | Трубка | 1 |
| 09 | 4190127 | Хомут трубки | 2 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 94-1705 | Адаптер | 2 |
| 13 | 4345526 | Шаровой клапан | 1 |
| 14 | 4306050 | Соединение шланг | 1 |
| 17 | 9768793 | Направляющая | 1 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 9284304 | В сборе шланг | 1 |
| 20A | 4308033 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 5 |
| 21 | 4190264 | Зажим | 1 |
| 22 | J271020 | Болт с шайбой | 1 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 3110904 | Жгут проводов | 1 |
| 25 | 4677819 | Жгут проводов | 1 |
| 26 | 4414207 | Реле | 1 |
| 27 | J460616 | Винт с шайбой | 1 |
| 28 | 4716544 | Выключатель | 1 |
| 30 | YA60007897 | В сборе шланг | 1 |
| 30A | 4615757 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 12 |
| 33 | 94-0604 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
