Основные гидролинии (3-2) — HITACHI ZX1800K-3

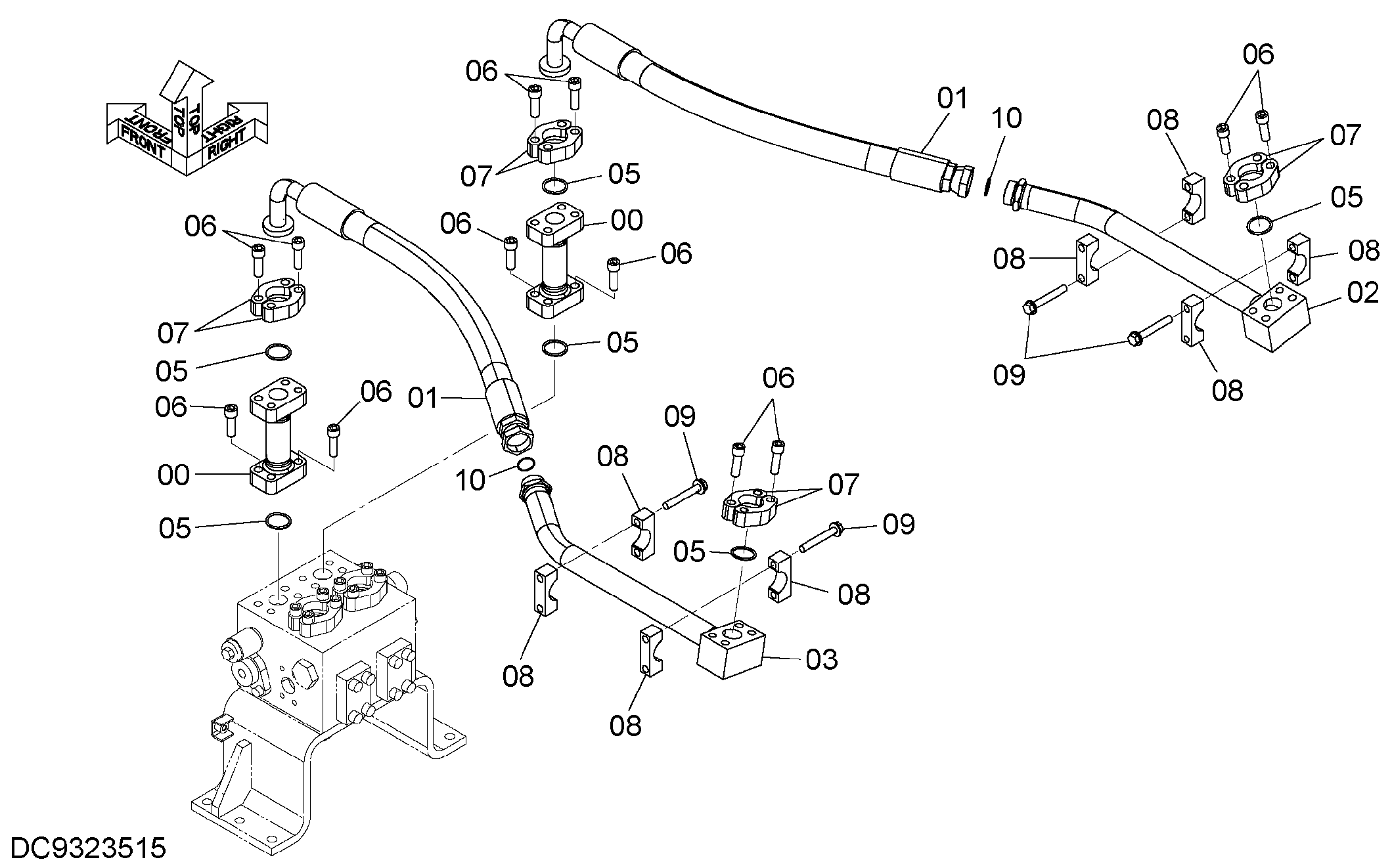

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764471 | Трубка | 2 |
| 01 | 4674774 | Шланг | 2 |
| 02 | 8125359 | Трубка | 1 |
| 03 | 8125360 | Трубка | 1 |
| 05 | 4508805 | Уплотнительное кольцо | 6 |
| 06 | M341445 | Болт с внутренним шестигранником | 24 |
| 07 | 4089703 | Разъёмный фланец | 8 |
| 08 | 4334364 | Хомут трубки | 8 |
| 09 | J271285 | Болт с шайбой | 8 |
| 09A | J901285 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
