Верхний рукоять в сборе 11.3m (HITACHI) — HITACHI ZX1800K-3

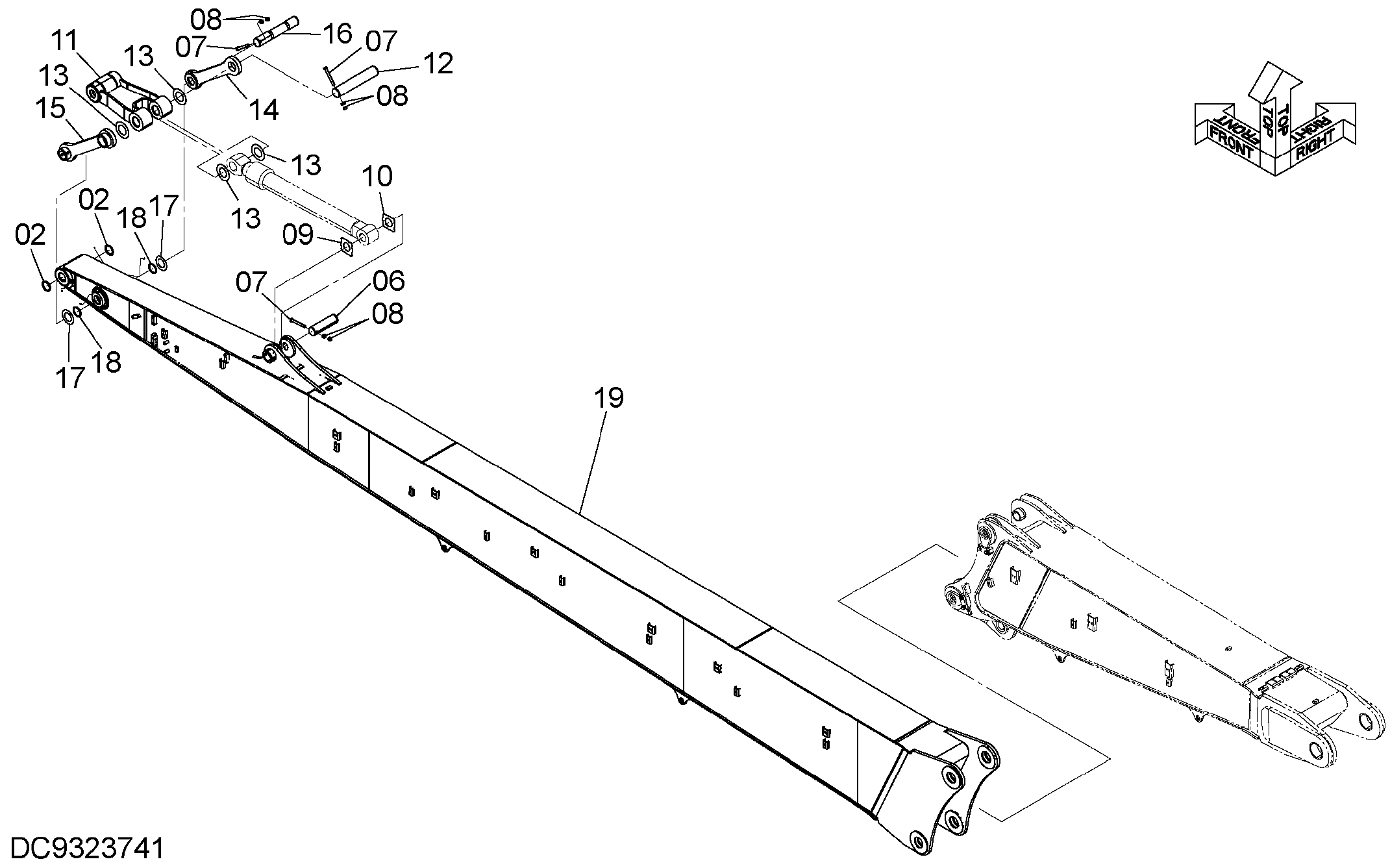

Заводская схема «Верхний рукоять в сборе 11.3m (HITACHI)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75481 | Пресс-маслёнка | 4 |
| 02 | 4620723 | Пылезащитное уплотнение | 2 |
| 06 | 3076627 | Палец | 1 |
| 07 | 4435126 | Стопорный палец | 3 |
| 08 | J950020 | Гайка | 6 |
| 09 | 4444286 | Упорная пластина | 1 |
| 10 | 4444287 | Упорная пластина | 1 |
| 11 | 9311439 | Тяга A | 1 |
| 12 | 3038448 | Палец | 1 |
| 13 | 4450013 | Упорная пластина | 4 |
| 14 | 8118412 | Тяга | 1 |
| 15 | 8118411 | Тяга | 1 |
| 16 | 3088752 | Палец | 1 |
| 17 | 4450012 | Упорная пластина | 2 |
| 18 | 4067902 | Пылезащитное уплотнение | 2 |
| 19 | YA40000700 | Рукоять верхний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
