Электрооборудование (7)HTC — HITACHI ZX1800K-3

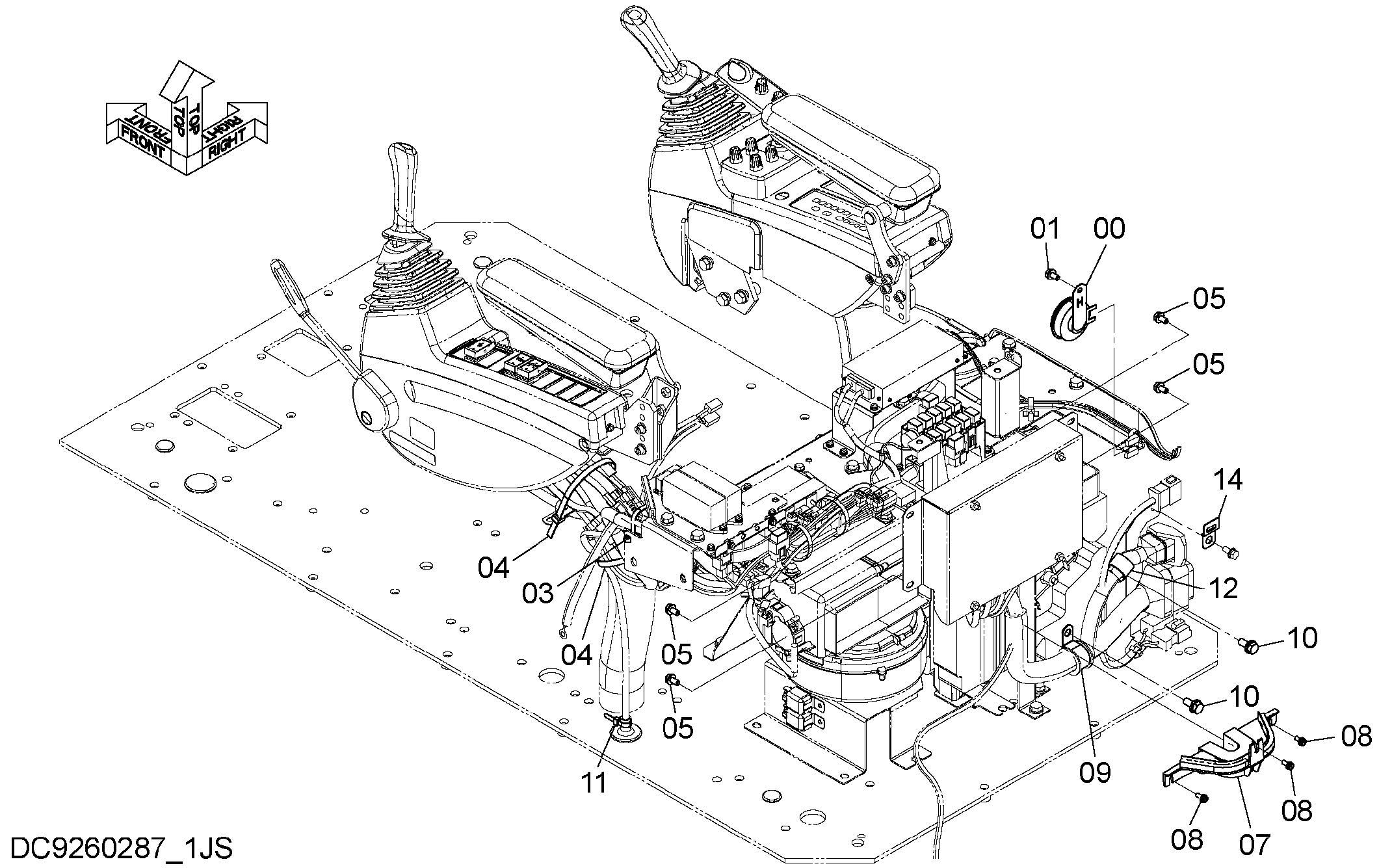

Заводская схема «Электрооборудование (7)HTC» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638167 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4254600 | Зажим | 1 |
| 04 | 4121859 | Ленточный зажим | 2 |
| 05 | J260816 | Болт с шайбой | 4 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4642883 | Крышка | 1 |
| 08 | J460616 | Винт с шайбой | 3 |
| 09 | 4190291 | Зажим | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4055311 | Ленточный зажим | 1 |
| 12 | 4192035 | Зажим | 1 |
| 14 | 4448037 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
