Пилотные гидролинии (12) — HITACHI ZX1800K-3

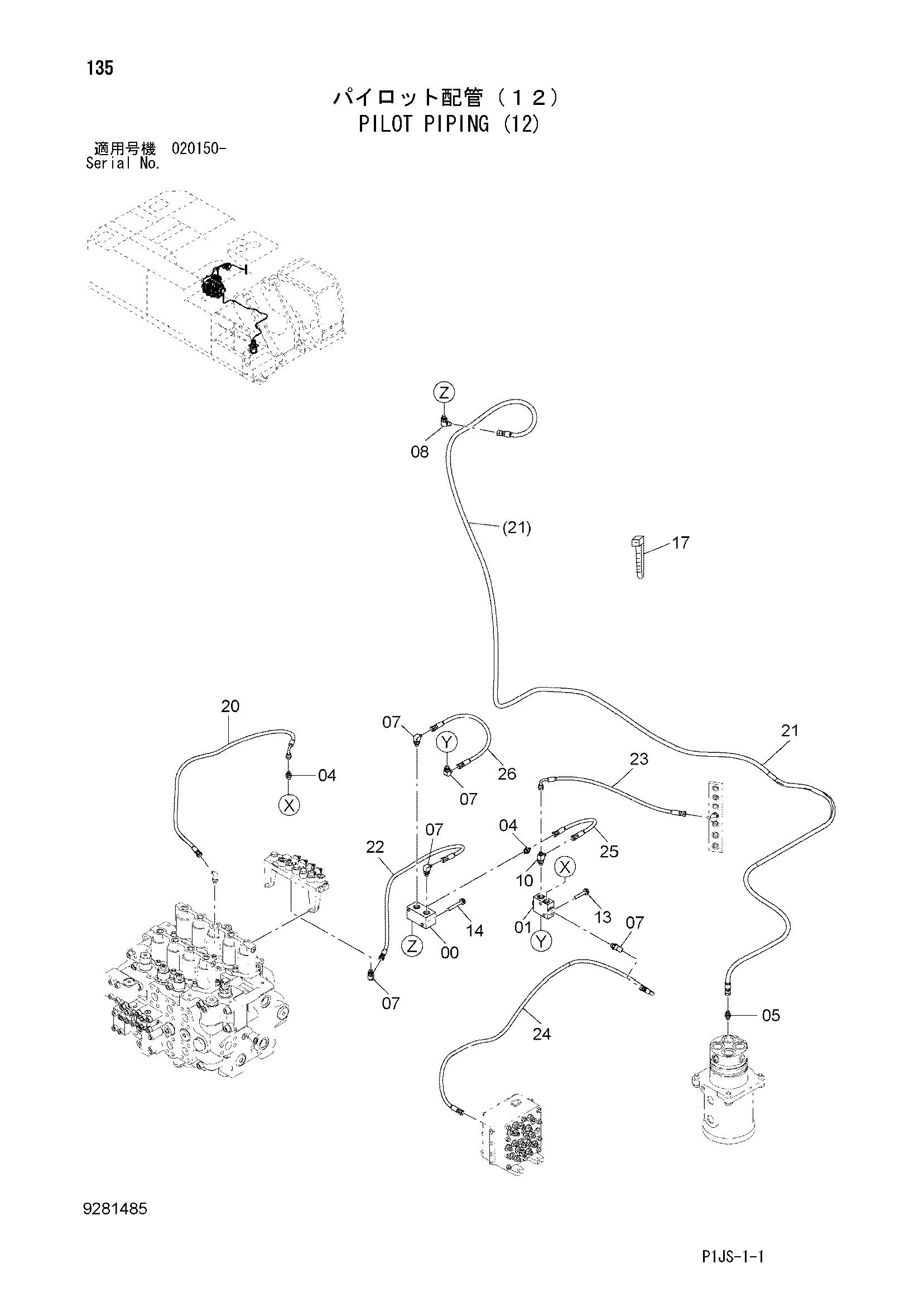

Заводская схема «Пилотные гидролинии (12)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4357517 | Клапан | 1 |
| 01 | 4368190 | Пилотный клапан | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 5 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852422 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J271060 | Болт с шайбой | 2 |
| 13A | J901060 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271075 | Болт с шайбой | 2 |
| 14A | J901075 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4055312 | Ленточный зажим | 10 |
| 20 | 4674832 | Шланг | 1 |
| 21 | 4674833 | Шланг | 1 |
| 22 | 4674834 | Шланг | 1 |
| 23 | 4674835 | Шланг | 1 |
| 24 | 4674836 | Шланг | 1 |
| 25 | 4603897 | Шланг | 1 |
| 26 | 4603896 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
