Основные гидролинии (6) — HITACHI ZX1800K-3

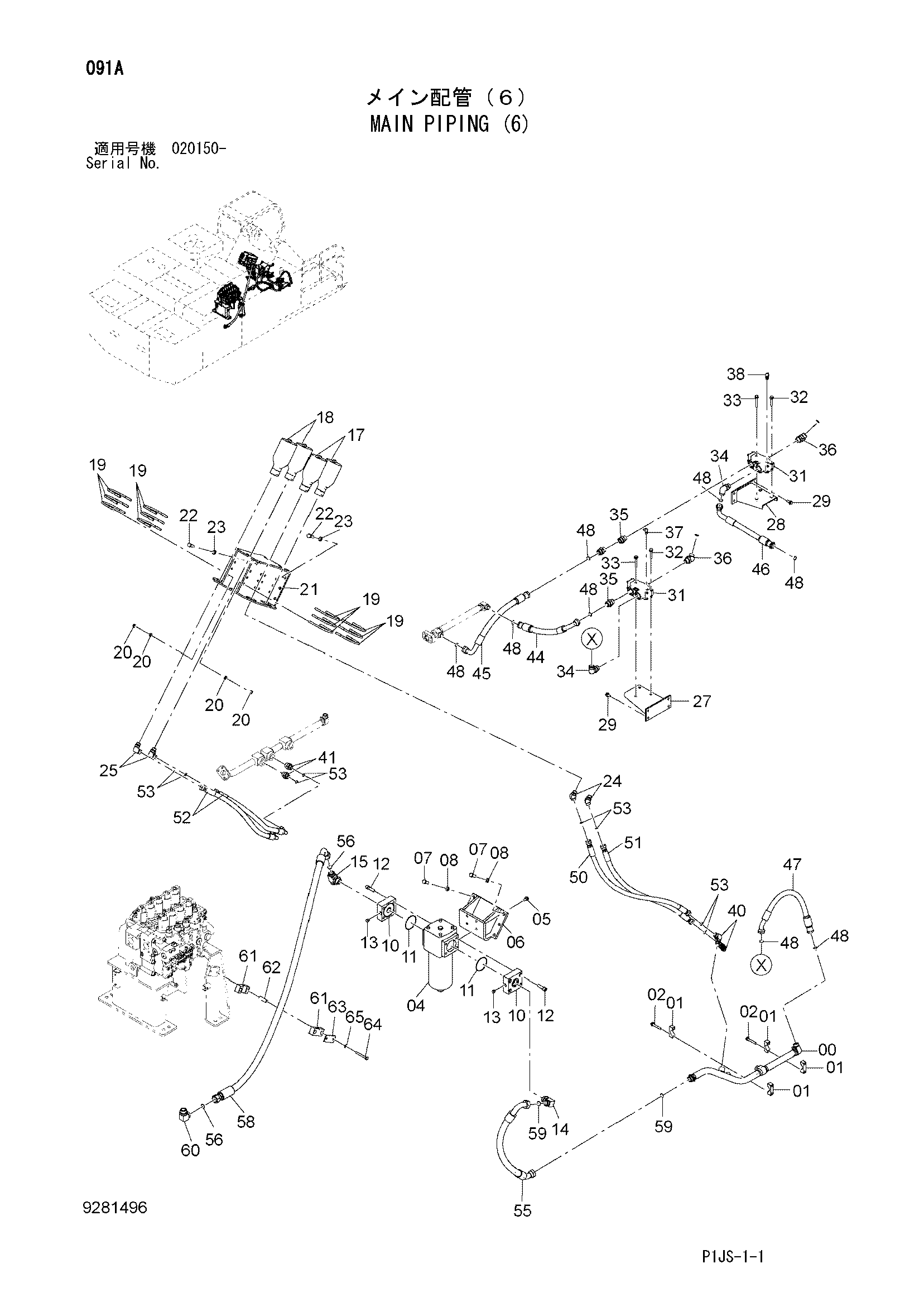

Заводская схема «Основные гидролинии (6)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110840 | Трубка | 1 |
| 01 | 4334364 | Хомут трубки | 4 |
| 02 | J271285 | Болт с шайбой | 4 |
| 02A | J901285 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4391742 | Фильтр | 1 |
| 05 | J271235 | Болт с шайбой | 4 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8110841 | Кронштейн | 1 |
| 07 | J901645 | Болт | 6 |
| 08 | A590916 | Пружинная шайба | 6 |
| 10 | 3065589 | Фланец трубка | 2 |
| 11 | A811100 | Уплотнительное кольцо | 2 |
| 12 | M341660 | Болт с внутренним шестигранником | 8 |
| 13 | 4093624 | Пробка | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A853300 | Угловой штуцер | 1 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 15 | A853500 | Тройник | 1 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4461977 | Гидроаккумулятор | 2 |
| 18 | 4464945 | Гидроаккумулятор | 2 |
| 19 | 4289010 | U-образный болт | 12 |
| 20 | J950012 | Гайка | 48 |
| 21 | 7053551 | Кронштейн | 1 |
| 22 | J901645 | Болт | 6 |
| 23 | A590916 | Пружинная шайба | 6 |
| 24 | A853266 | Угловой штуцер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A853366 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 8110839 | Кронштейн | 1 |
| 28 | 8110838 | Кронштейн | 1 |
| 29 | J271235 | Болт с шайбой | 8 |
| 29A | J901235 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4626057 | Клапан селектор | 2 |
| 32 | J271270 | Болт с шайбой | 4 |
| 32A | J901270 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271290 | Болт с шайбой | 2 |
| 33A | J901290 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | A853388 | Угловой штуцер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | A853188 | Адаптер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | A853288 | Угловой штуцер | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4226388 | Тройник | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A853366 | Угловой штуцер | 2 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A853186 | Адаптер | 2 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 4674762 | Шланг | 1 |
| 45 | 4674763 | Шланг | 1 |
| 46 | 4674765 | Шланг | 1 |
| 47 | 4674768 | Шланг | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 8 |
| 50 | 4674766 | Шланг | 1 |
| 51 | 4674767 | Шланг | 1 |
| 52 | 4674764 | Шланг | 2 |
| 53 | 4187308 | Уплотнительное кольцо | 8 |
| 55 | 4674769 | Шланг | 1 |
| 56 | 4187329 | Уплотнительное кольцо | 2 |
| 58 | 4674761 | Шланг | 1 |
| 59 | 4187329 | Уплотнительное кольцо | 2 |
| 60 | A853300 | Угловой штуцер | 1 |
| 60A | 970860 | Уплотнительное кольцо | 1 |
| 61 | 4349621 | Хомут шланга | 2 |
| 62 | 4349648 | Проставка | 2 |
| 63 | 4341803 | Пластина | 1 |
| 64 | J901200 | Болт | 2 |
| 65 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
