Гидролинии рабочего оборудования (6.5m стрела) — HITACHI ZX1800K-3

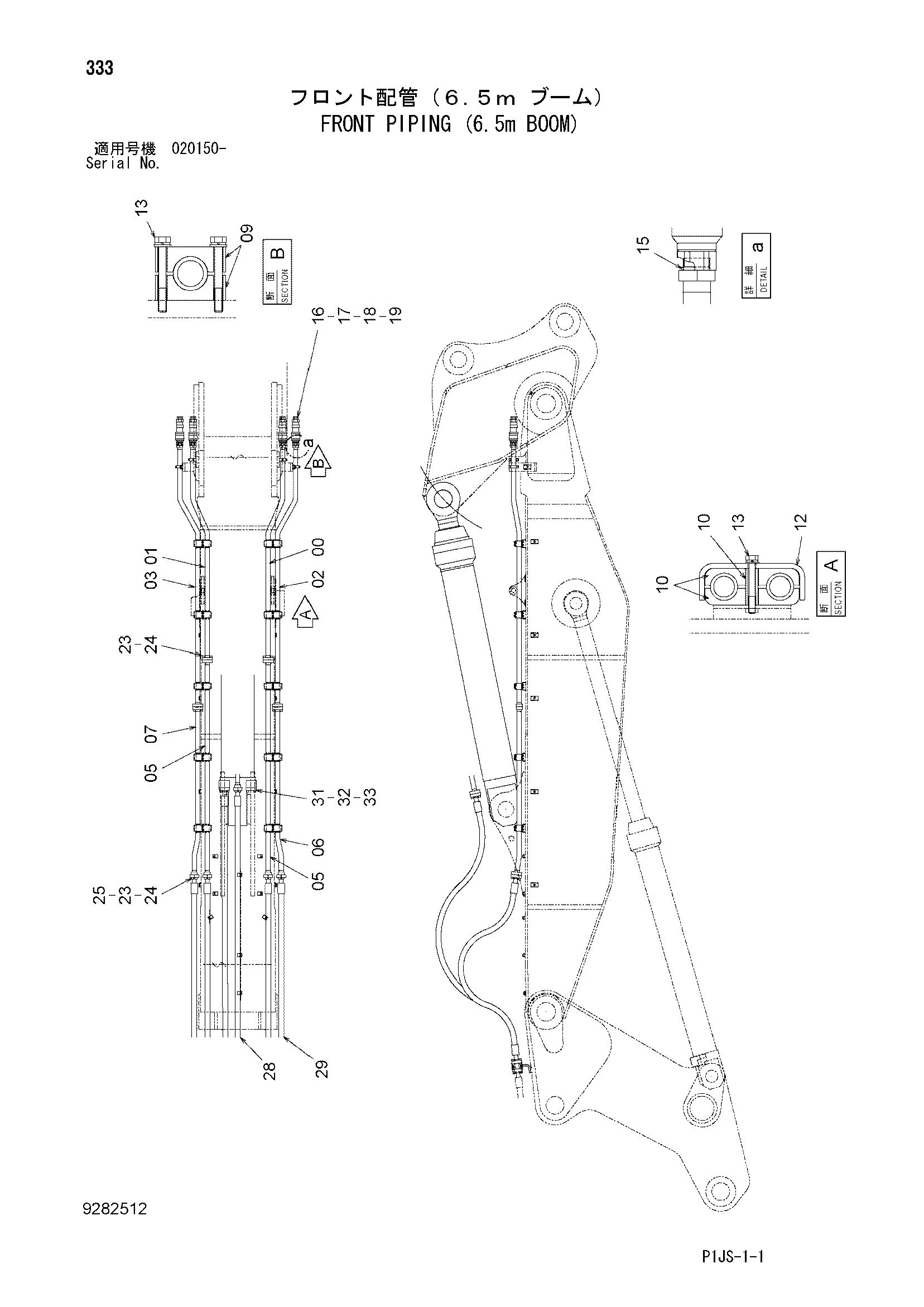

Заводская схема «Гидролинии рабочего оборудования (6.5m стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110988 | Трубка | 1 |
| 01 | 8110989 | Трубка | 1 |
| 02 | 8110990 | Трубка | 1 |
| 03 | 8110991 | Трубка | 1 |
| 05 | 8110992 | Трубка | 2 |
| 06 | 8110993 | Трубка | 1 |
| 07 | 8110994 | Трубка | 1 |
| 09 | 4641366 | Хомут трубки | 8 |
| 10 | 4342703 | Хомут | 20 |
| 11 | 4342699 | Проставка | 10 |
| 12 | 4342695 | Хомут трубки | 10 |
| 13 | J271200 | Болт с шайбой | 28 |
| 13A | J901200 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4037888 | Уплотнительное кольцо | 4 |
| 16 | 4657113 | Самоуплотняющееся соединение | 4 |
| 17 | 4657074 | Самоуплотняющееся соединение | 4 |
| 18 | 4612380 | Адаптер | 4 |
| 19 | 4187329 | Уплотнительное кольцо | 4 |
| 23 | 4510169 | Уплотнительное кольцо | 10 |
| 24 | M341650 | Болт с внутренним шестигранником | 40 |
| 25 | 4075854 | Разъёмный фланец | 12 |
| 28 | 4675663 | Шланг | 2 |
| 29 | 4347824 | Шланг | 4 |
| 31 | 4118188 | Крышка | 1 |
| 32 | 4508805 | Уплотнительное кольцо | 1 |
| 33 | M341445 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
