Трубопроводы системы смазки (рукоять 5.5m) — HITACHI ZX1800K-3

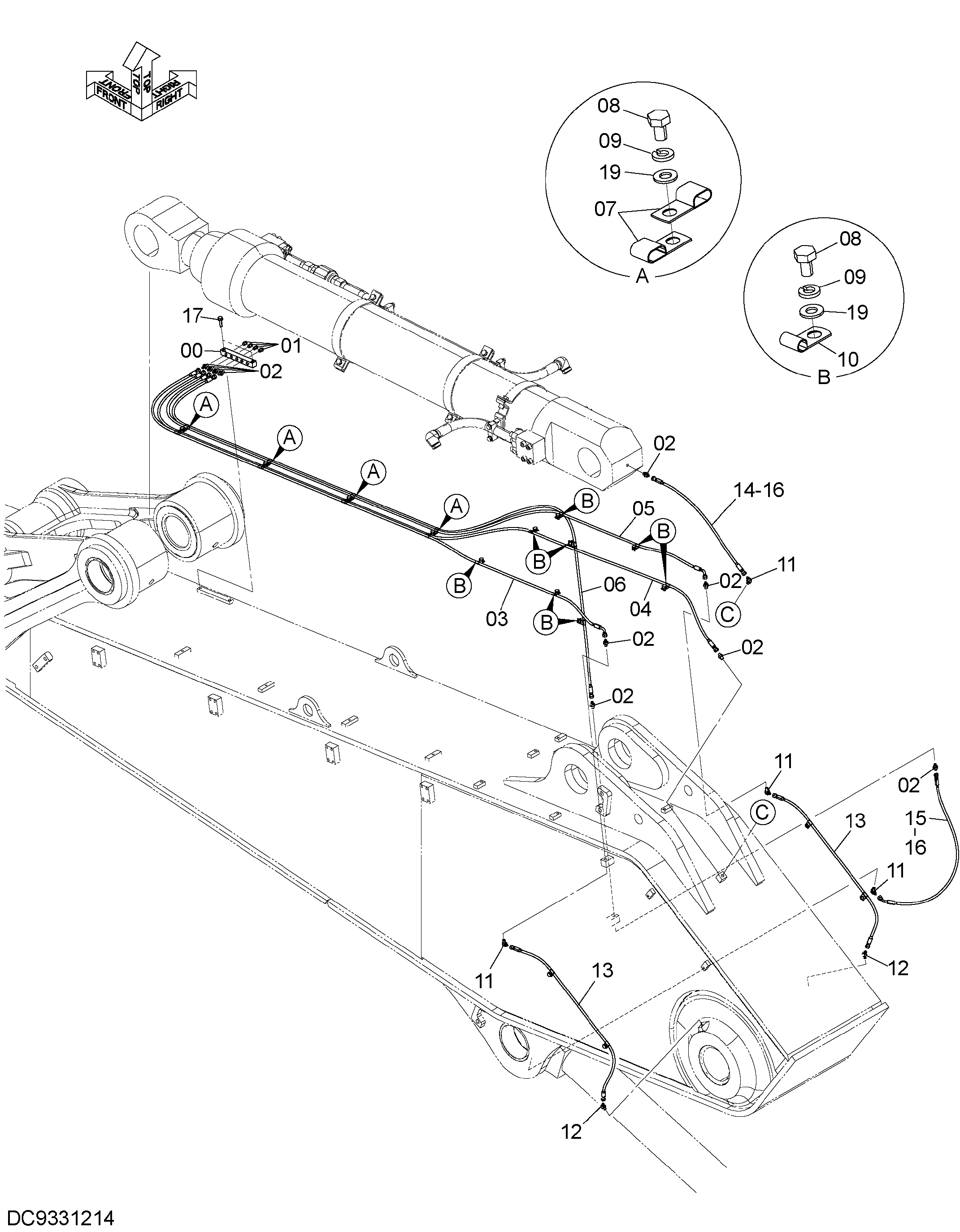

Заводская схема «Трубопроводы системы смазки (рукоять 5.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274903 | Блок | 1 |
| 01 | J75482 | Пресс-маслёнка | 4 |
| 02 | 4154651 | Адаптер | 10 |
| 03 | 4732599 | Шланг | 1 |
| 04 | 4732600 | Шланг | 1 |
| 05 | 4618453 | Шланг | 1 |
| 06 | 4627828 | Шланг | 1 |
| 07 | 4192018 | Зажим | 8 |
| 08 | J901016 | Болт | 16 |
| 09 | A590910 | Пружинная шайба | 16 |
| 10 | 4190261 | Зажим | 12 |
| 11 | 4154656 | Угловой штуцер | 4 |
| 12 | 4298745 | Угловой штуцер | 2 |
| 13 | 4705861 | Шланг | 2 |
| 14 | 4702956 | Шланг | 1 |
| 15 | 4706967 | Шланг | 1 |
| 16 | 4605137 | Защитный кожух | 2 |
| 17 | J271040 | Болт с шайбой | 2 |
| 17A | J901040 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | A590110 | Плоская шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
