Гусёк стрелы гидроцилиндр в сборе — HITACHI ZX1800K-3

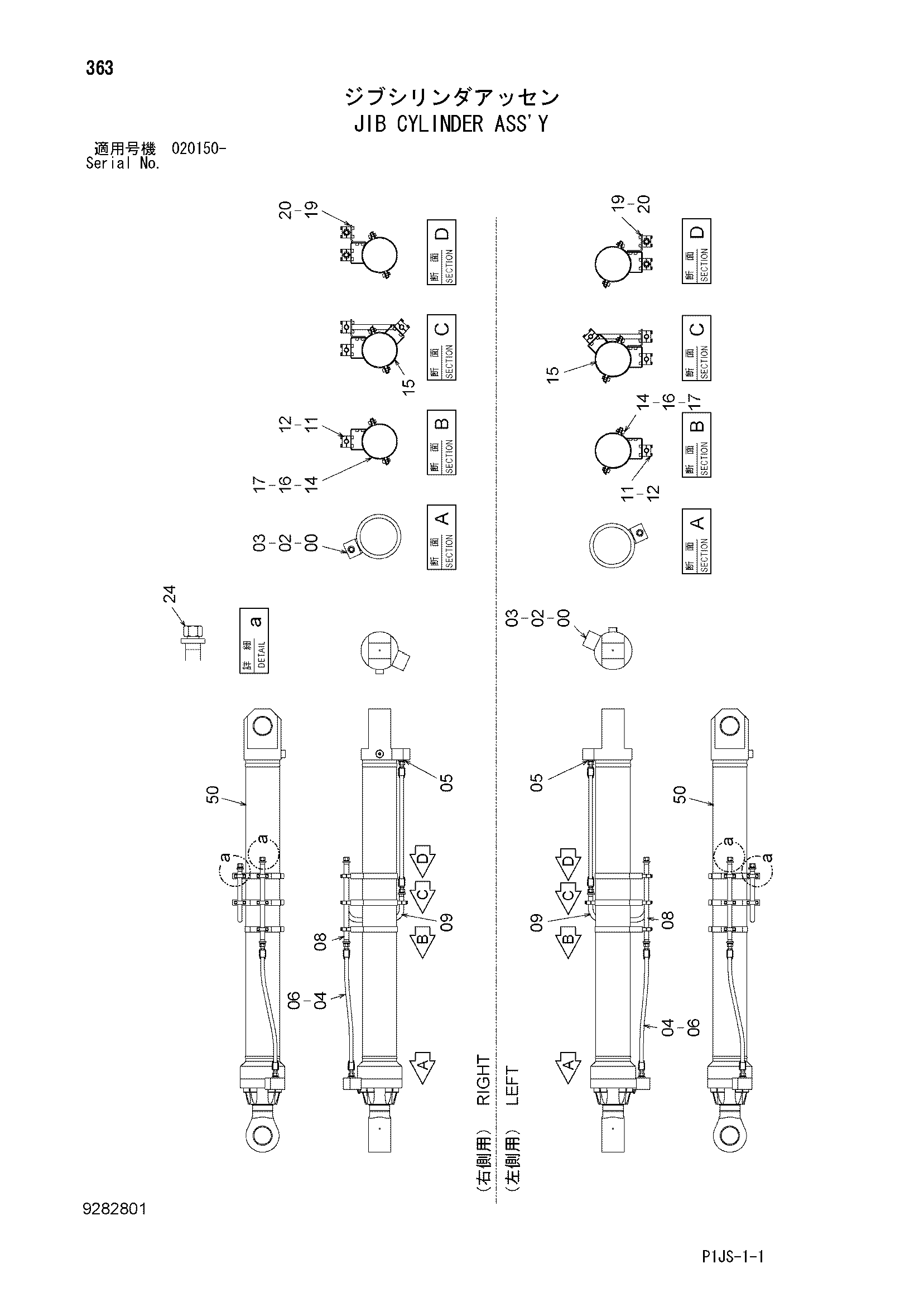

Заводская схема «Гусёк стрелы гидроцилиндр в сборе» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-24 | 9282801 | Гусёк стрелы гидроцилиндр детали | 1 |
| 00 | 3111116 | Блок | 4 |
| 02 | 4510169 | Уплотнительное кольцо | 4 |
| 03 | M341600 | Болт с внутренним шестигранником | 16 |
| 04 | 4644180 | Шланг | 4 |
| 05 | A853188 | Адаптер | 4 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 8 |
| 08 | 9768636 | Трубка | 2 |
| 09 | 9768637 | Трубка | 2 |
| 11 | 4334363 | Хомут трубки | 24 |
| 12 | J271290 | Болт с шайбой | 24 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 8111187 | Лента | 6 |
| 15 | 8111188 | Лента | 2 |
| 16 | J921450 | Болт | 12 |
| 17 | A590914 | Пружинная шайба | 12 |
| 19 | 9768656 | Кронштейн | 4 |
| 20 | J271235 | Болт с шайбой | 8 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 4 |
| 50 | 4331077 | Гидроцилиндр рукояти | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
