Основные гидролинии (7) — HITACHI ZX1800K-3

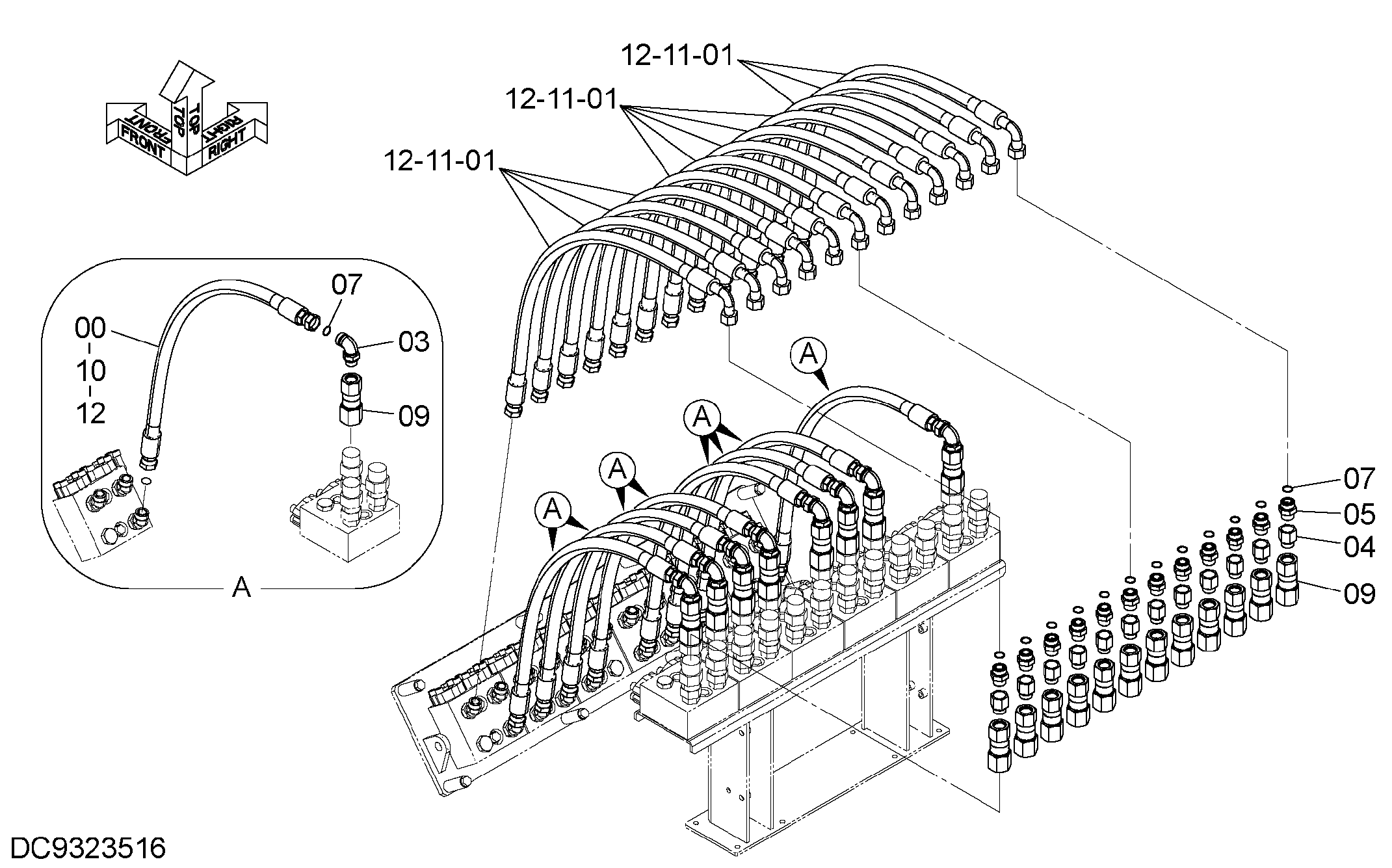

Заводская схема «Основные гидролинии (7)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4649411 | Шланг | 8 |
| 01 | 4307340 | Шланг | 12 |
| 03 | A853388 | Угловой штуцер | 8 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4204973 | Адаптер | 12 |
| 05 | A853188 | Адаптер | 12 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 20 |
| 09 | 4725439 | Самоуплотняющееся соединение | 20 |
| 10 | YA00009964 | Защита шланга | 8 |
| 11 | YA00009558 | Защита шланга | 12 |
| 12 | 4121859 | Ленточный зажим | 60 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
