Боковой рама снятие устройство — HITACHI ZX1800K-3

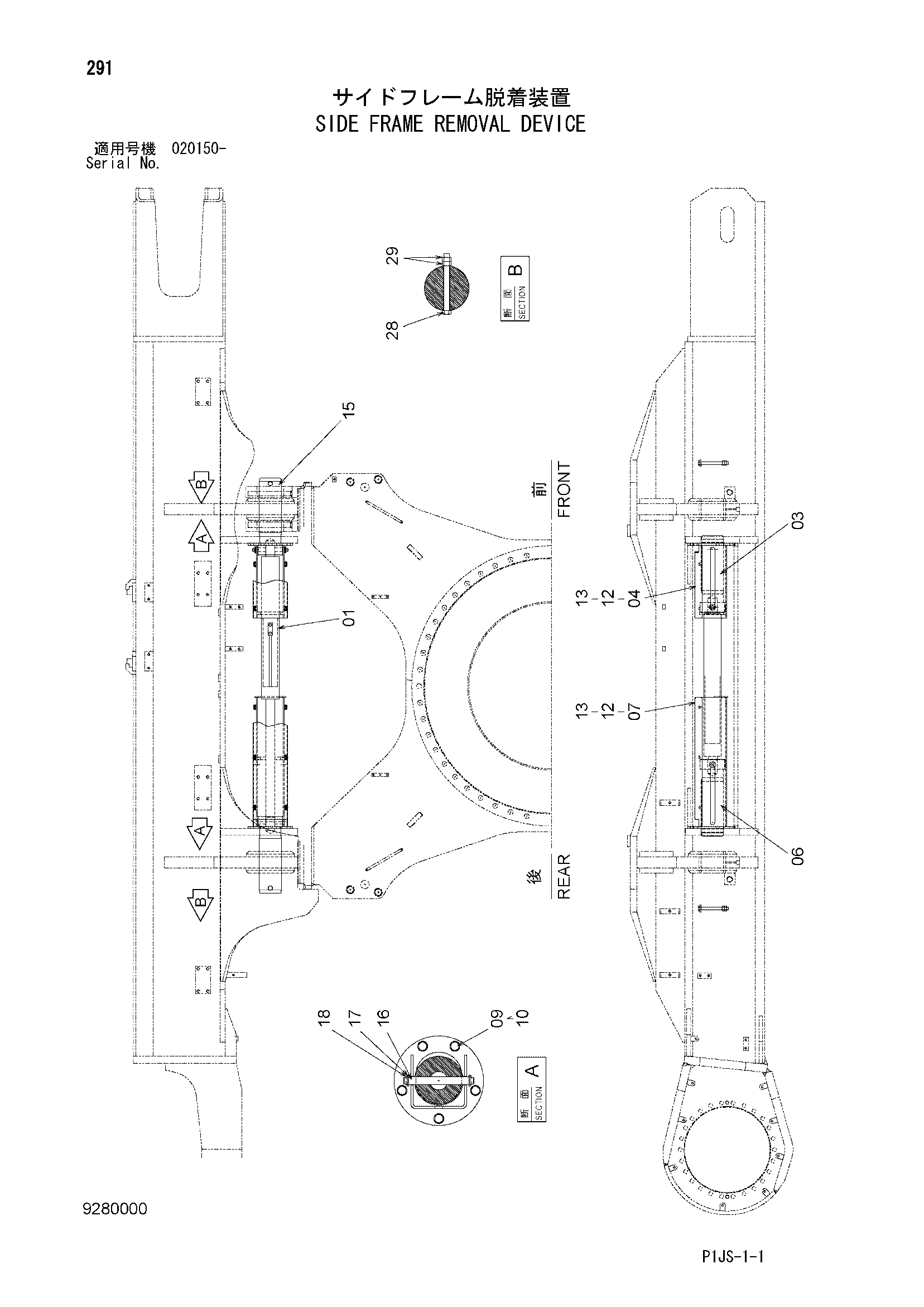

Заводская схема «Боковой рама снятие устройство» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640642 | Гидроцилиндр. масляный | 2 |
| 03 | 8102701 | Кронштейн | 2 |
| 04 | 8102676 | Крышка | 2 |
| 06 | 7049482 | Кронштейн | 2 |
| 07 | 8102679 | Крышка | 2 |
| 09 | J922050 | Болт | 20 |
| 10 | A590120 | Плоская шайба | 20 |
| 12 | J901016 | Болт | 20 |
| 13 | A590110 | Плоская шайба | 20 |
| 15 | 4644376 | Палец | 4 |
| 16 | 4644396 | Палец | 4 |
| 17 | A590124 | Плоская шайба | 8 |
| 18 | A766040 | Шплинт | 8 |
| 28 | J932016 | Болт | 4 |
| 29 | J951020 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
