Бортовой редуктор — HITACHI ZX1800K-3

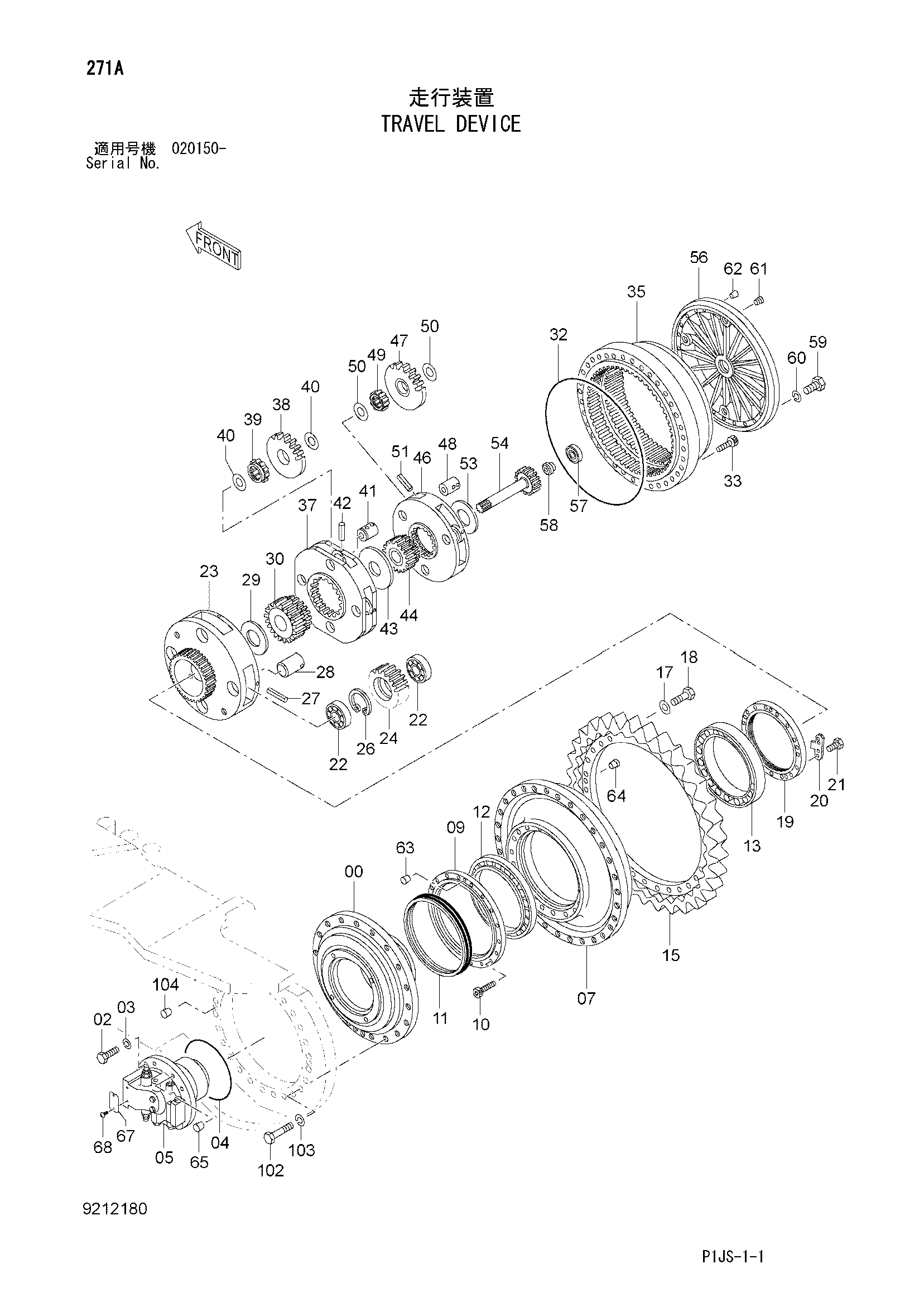

Заводская схема «Бортовой редуктор» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231676 | Бортовой редуктор в сборе | 2 | |
| 00-68 | 9212180 замена: 9245044 | Трансмиссия | 1 |
| 00-68 | 9245044 | Трансмиссия | 1 |
| 00 | 1013435 | Шпиндель | 1 |
| 02 | J931860 | Болт | 4 |
| 03 | A590918 | Пружинная шайба | 4 |
| 04 | 4271596 | Уплотнительное кольцо | 1 |
| 05 | 4610103 | Гидромотор | 1 |
| 07 | 1030115 | Барабан | 1 |
| 09 | 2027546 | Опора | 1 |
| 10 | M341230 | Болт с внутренним шестигранником | 18 |
| 11 | 4082698 | Комплект уплотнений | 1 |
| 12 | 4224213 | Роликовый подшипник | 1 |
| 13 | 4236786 | Роликовый подшипник | 1 |
| 15 | 4445136 | Звёздочка | 1 |
| 17 | 4085857 | Шайба | 30 |
| 18 | J932775 | Болт | 30 |
| 19 | 3045511 | Гайка | 1 |
| 20 | 3045510 | Стопорная пластина | 1 |
| 21 | J901430 | Болт | 2 |
| 22 | 4471870 | Подшипник. спх.рол. | 4 |
| 23 | 1030005 | Водило | 1 |
| 24 | 3094471 | Планетарная шестерня | 4 |
| 26 | 959503 | Стопорное кольцо | 4 |
| 27 | 4235272 | Пружинный штифт | 4 |
| 28 | 4464815 | Палец | 4 |
| 29 | 4263905 | Проставка | 1 |
| 30 | 3094470 | Солнечная шестерня | 1 |
| 32 | 4236701 | Уплотнительное кольцо | 1 |
| 33 | J782470 | Болт с внутренним шестигранником | 28 |
| 35 | 1030106 | Коронная шестерня | 1 |
| 37 | 2047641 | Водило | 1 |
| 38 | 3093778 | Планетарная шестерня | 4 |
| 39 | 4452484 | Игольчатый подшипник | 4 |
| 40 | 4201913 | Упорная пластина 1.2mm | 8 |
| 41 | 4464814 | Палец | 4 |
| 42 | 4239705 | Пружинный штифт | 4 |
| 43 | 4219641 | Проставка | 1 |
| 44 | 3093780 | Солнечная шестерня | 1 |
| 46 | 2047640 | Водило | 1 |
| 47 | 3093777 | Планетарная шестерня | 3 |
| 48 | 4464813 | Палец | 3 |
| 49 | 4096554 | Игольчатый подшипник | 3 |
| 50 | 4239572 | Упорная пластина 1.2mm | 6 |
| 51 | 4149437 | Пружинный штифт | 3 |
| 53 | 4484178 | Проставка | 1 |
| 54 | 2047642 | Вал проп. | 1 |
| 56 | 1030007 | Крышка | 1 |
| 57 | 4160767 | Шариковый подшипник | 1 |
| 58 | 4277474 | Стопорный палец | 1 |
| 59 | J901435 | Болт | 26 |
| 60 | A590914 | Пружинная шайба | 26 |
| 61 | 4462824 | Пробка | 3 |
| 62 | 439641 | Пробка | 2 |
| 63 | 429597 | Пробка | 2 |
| 64 | 425175 | Пробка | 2 |
| 65 | 429597 | Пробка | 2 |
| 68 | M492564 | Приводной винт | 2 |
| 102 | J932708 | Болт | 26 |
| 103 | 4085857 | Шайба | 26 |
| 104 | 425175 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
