Гидролинии рабочего оборудования (5.6m рукоять) — HITACHI ZX1800K-3

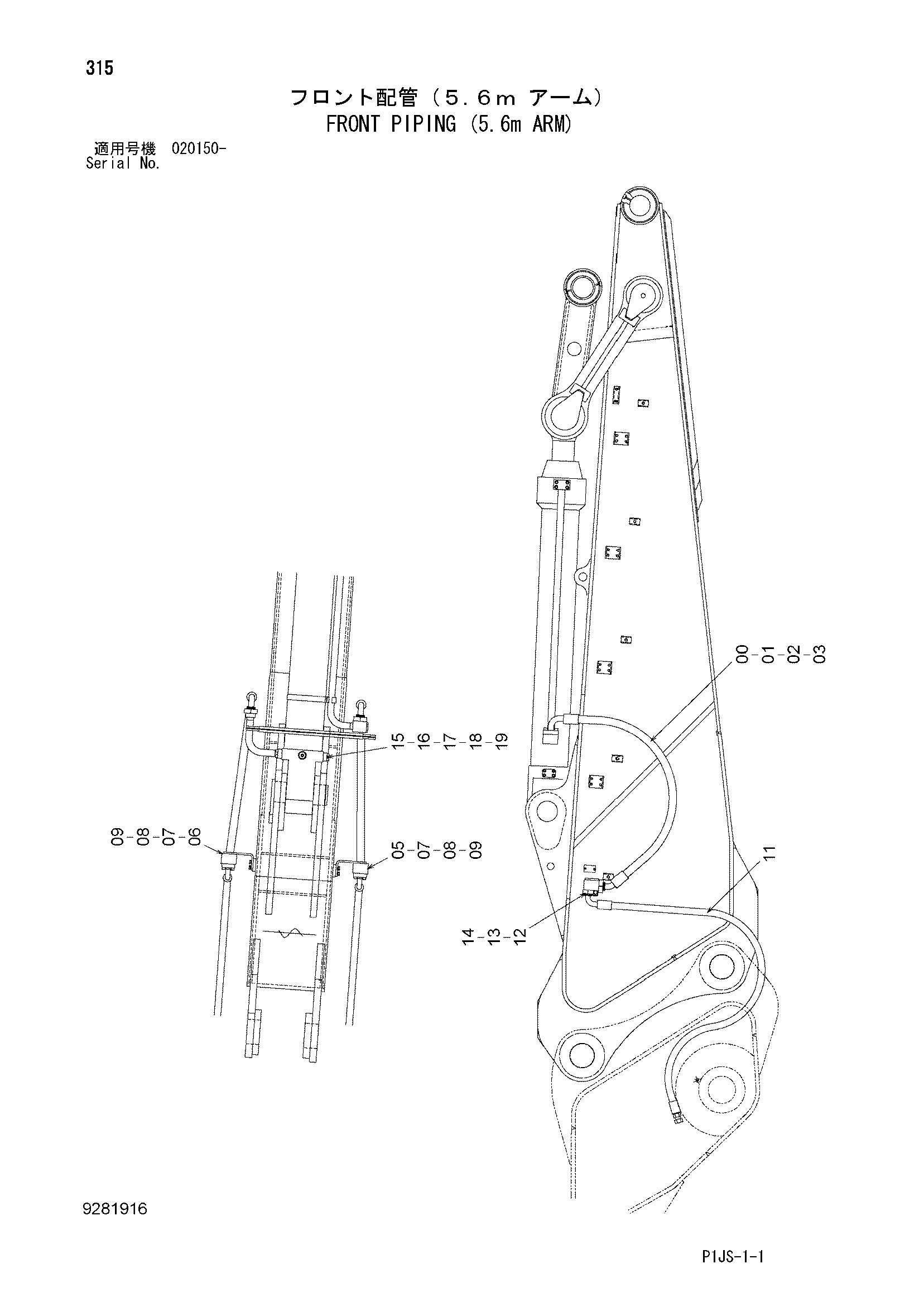

Заводская схема «Гидролинии рабочего оборудования (5.6m рукоять)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674874 | Шланг | 2 |
| 01 | 4075854 | Разъёмный фланец | 8 |
| 02 | M341650 | Болт с внутренним шестигранником | 16 |
| 03 | 4510169 | Уплотнительное кольцо | 4 |
| 05 | 8110847 | Блок | 1 |
| 06 | 8110846 | Блок | 1 |
| 07 | J901645 | Болт | 8 |
| 08 | A590916 | Пружинная шайба | 8 |
| 09 | A590116 | Плоская шайба | 8 |
| 11 | 4674957 | Шланг | 2 |
| 12 | 4089703 | Разъёмный фланец | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 8 |
| 14 | 4508805 | Уплотнительное кольцо | 2 |
| 15 | 4167789 | Крышка | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 1 |
| 17 | J901435 | Болт | 4 |
| 18 | A590914 | Пружинная шайба | 4 |
| 19 | A590114 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
