Палец оператионал трубопроводы (3)(передний) — HITACHI ZX1800K-3

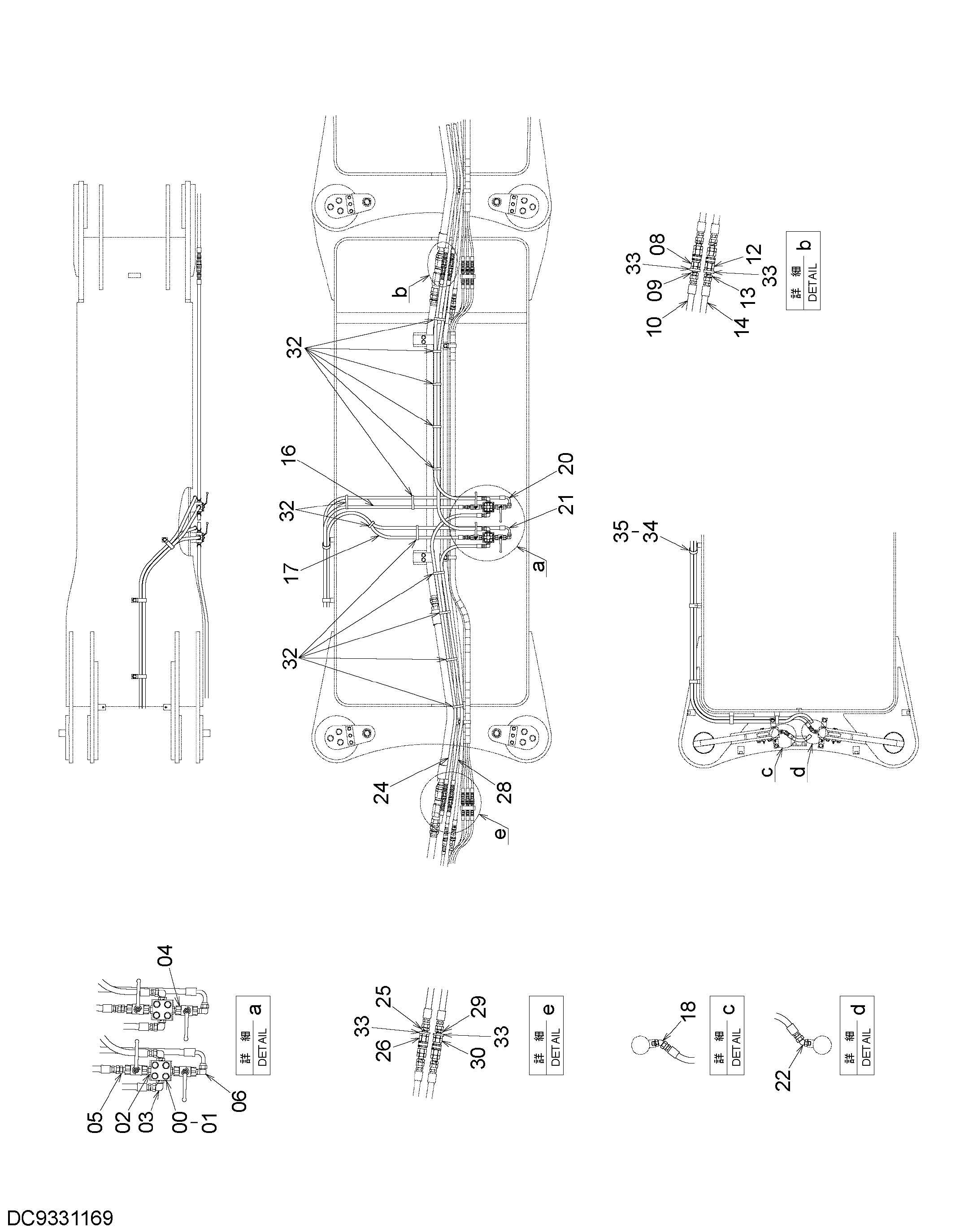

Заводская схема «Палец оператионал трубопроводы (3)(передний)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3121467 | Блок | 2 |
| 01 | J271060 | Болт с шайбой | 8 |
| 01A | J901060 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4229648 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4622779 | Запорный клапан | 4 |
| 05 | 4154652 | Адаптер | 2 |
| 06 | 4154657 | Угловой штуцер | 2 |
| 08 | 4166236 | Самоуплотняющееся соединение | 1 |
| 09 | 4154652 | Адаптер | 1 |
| 10 | YA60008271 | В сборе шланг | 1 |
| 10A | 4283730 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 5 |
| 12 | 4166109 | Самоуплотняющееся соединение | 1 |
| 13 | 4154652 | Адаптер | 1 |
| 14 | YA60008272 | В сборе шланг | 1 |
| 14A | 4305238 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 6 |
| 16 | YA60008280 | В сборе шланг | 1 |
| 16A | 4389114 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 9 |
| 17 | YA60008278 | В сборе шланг | 1 |
| 17A | 4241377 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 8 |
| 18 | A852223 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | YA60008290 | В сборе шланг | 1 |
| 20A | 4315289 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 10 |
| 21 | YA60008288 | В сборе шланг | 1 |
| 21A | 4334306 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 10 |
| 22 | A852223 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | YA60008275 | В сборе шланг | 1 |
| 24A | 4305242 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 7 |
| 25 | 4154652 | Адаптер | 1 |
| 26 | 4166109 | Самоуплотняющееся соединение | 1 |
| 28 | YA60008273 | В сборе шланг | 1 |
| 28A | 4305240 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 6 |
| 29 | 4154652 | Адаптер | 1 |
| 30 | 4166236 | Самоуплотняющееся соединение | 1 |
| 32 | 4055312 | Ленточный зажим | 15 |
| 33 | 4654945 | Ленточный зажим | 4 |
| 34 | 4190265 | Зажим | 5 |
| 35 | J271025 | Болт с шайбой | 5 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
