Основные гидролинии (1) — HITACHI ZX1800K-3

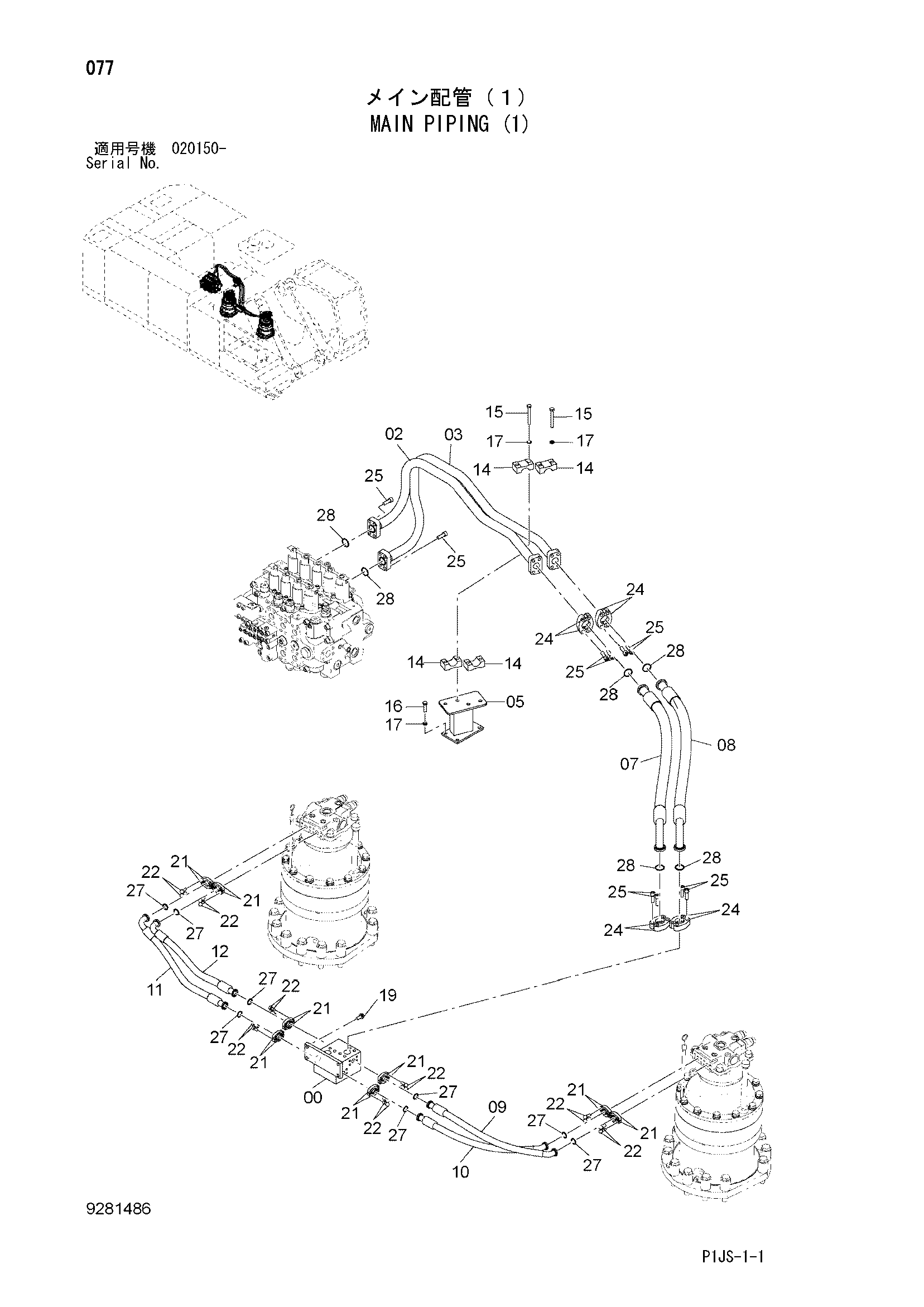

Заводская схема «Основные гидролинии (1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092268 | Блок | 1 |
| 02 | 8110864 | Трубка | 1 |
| 03 | 8110865 | Трубка | 1 |
| 05 | 8110863 | Кронштейн | 1 |
| 07 | 4674798 | Шланг | 1 |
| 08 | 4674799 | Шланг | 1 |
| 09 | 4674800 | Шланг | 1 |
| 10 | 4674801 | Шланг | 1 |
| 11 | 4674802 | Шланг | 1 |
| 12 | 4674803 | Шланг | 1 |
| 14 | 4311153 | Хомут трубки | 4 |
| 15 | J901200 | Болт | 4 |
| 16 | J901245 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 8 |
| 19 | J271235 | Болт с шайбой | 4 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 986910 | Разъёмный фланец | 16 |
| 22 | M341030 | Болт с внутренним шестигранником | 32 |
| 24 | 4089703 | Разъёмный фланец | 8 |
| 25 | M341445 | Болт с внутренним шестигранником | 24 |
| 27 | 971489 | Уплотнительное кольцо | 8 |
| 28 | 4508805 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
