Гидролинии рабочего оборудования (центральный стрела 1.7m) — HITACHI ZX1800K-3

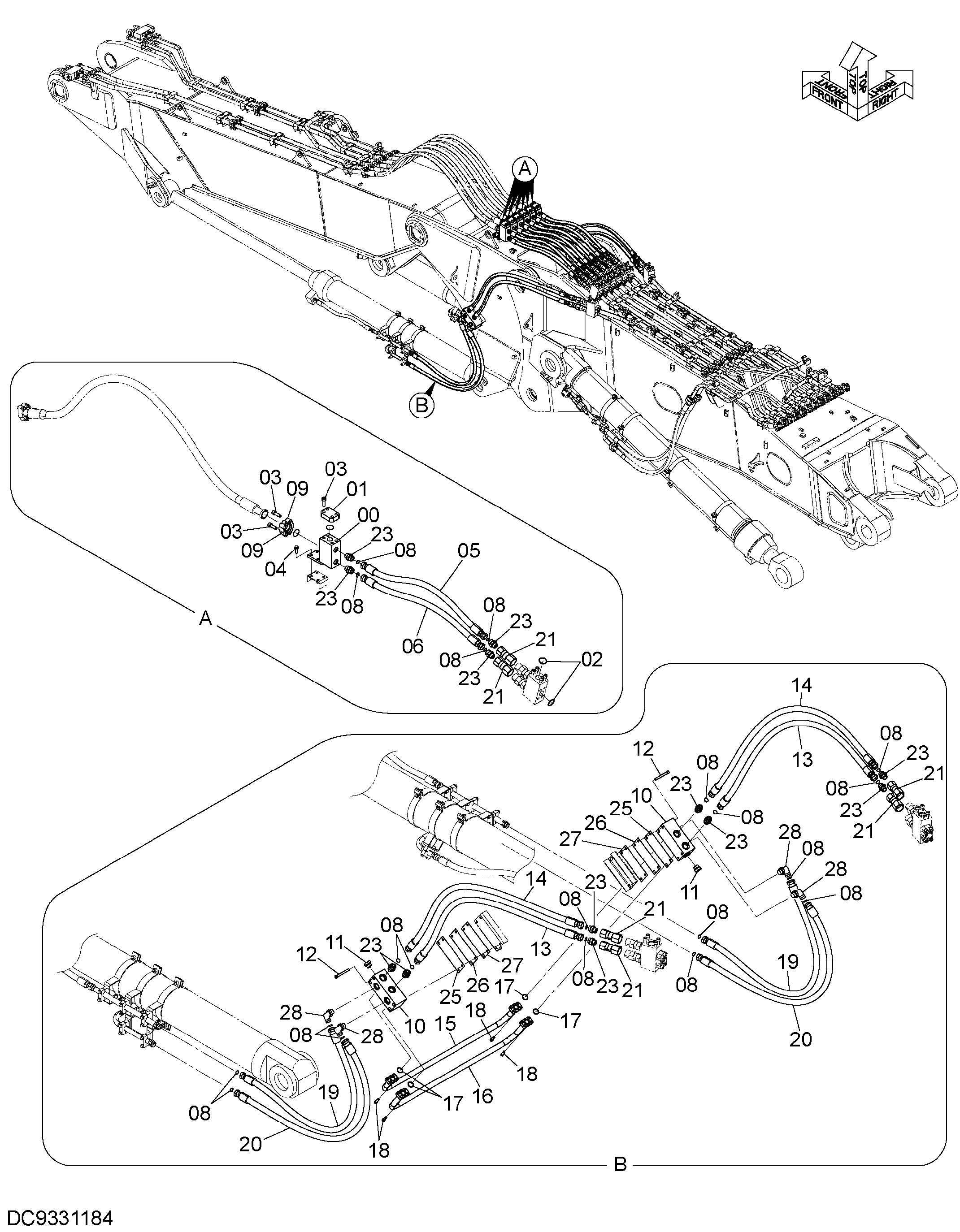

Заводская схема «Гидролинии рабочего оборудования (центральный стрела 1.7m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8128182 | Блок | 6 |
| 01 | 4091297 | Крышка | 6 |
| 02 | 4510169 | Уплотнительное кольцо | 12 |
| 03 | M341650 | Болт с внутренним шестигранником | 48 |
| 04 | J271245 | Болт с шайбой | 24 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4639541 | Шланг | 6 |
| 06 | 4664373 | Шланг | 6 |
| 08 | 4187328 | Уплотнительное кольцо | 40 |
| 09 | 4075854 | Разъёмный фланец | 12 |
| 10 | 2059956 | Блок | 2 |
| 11 | 4113926 | Пробка | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | M341211 | Болт с внутренним шестигранником | 8 |
| 13 | 4600693 | Шланг | 2 |
| 14 | 4483088 | Шланг | 2 |
| 15 | 8125782 | Трубка | 1 |
| 16 | 8125783 | Трубка | 1 |
| 17 | 966993 | Уплотнительное кольцо | 4 |
| 18 | M341236 | Болт с внутренним шестигранником | 16 |
| 19 | 4653059 | Шланг | 2 |
| 20 | 4732569 | Шланг | 2 |
| 21 | 4725439 | Самоуплотняющееся соединение | 16 |
| 23 | A853188 | Адаптер | 36 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | YA00000275 | Регулировочная шайба | 2 |
| 26 | YA00000276 | Регулировочная шайба | 2 |
| 27 | YA00000277 | Регулировочная шайба | 2 |
| 28 | A853388 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
