Гидроцилиндр стрелы в сборе — HITACHI ZX1800K-3

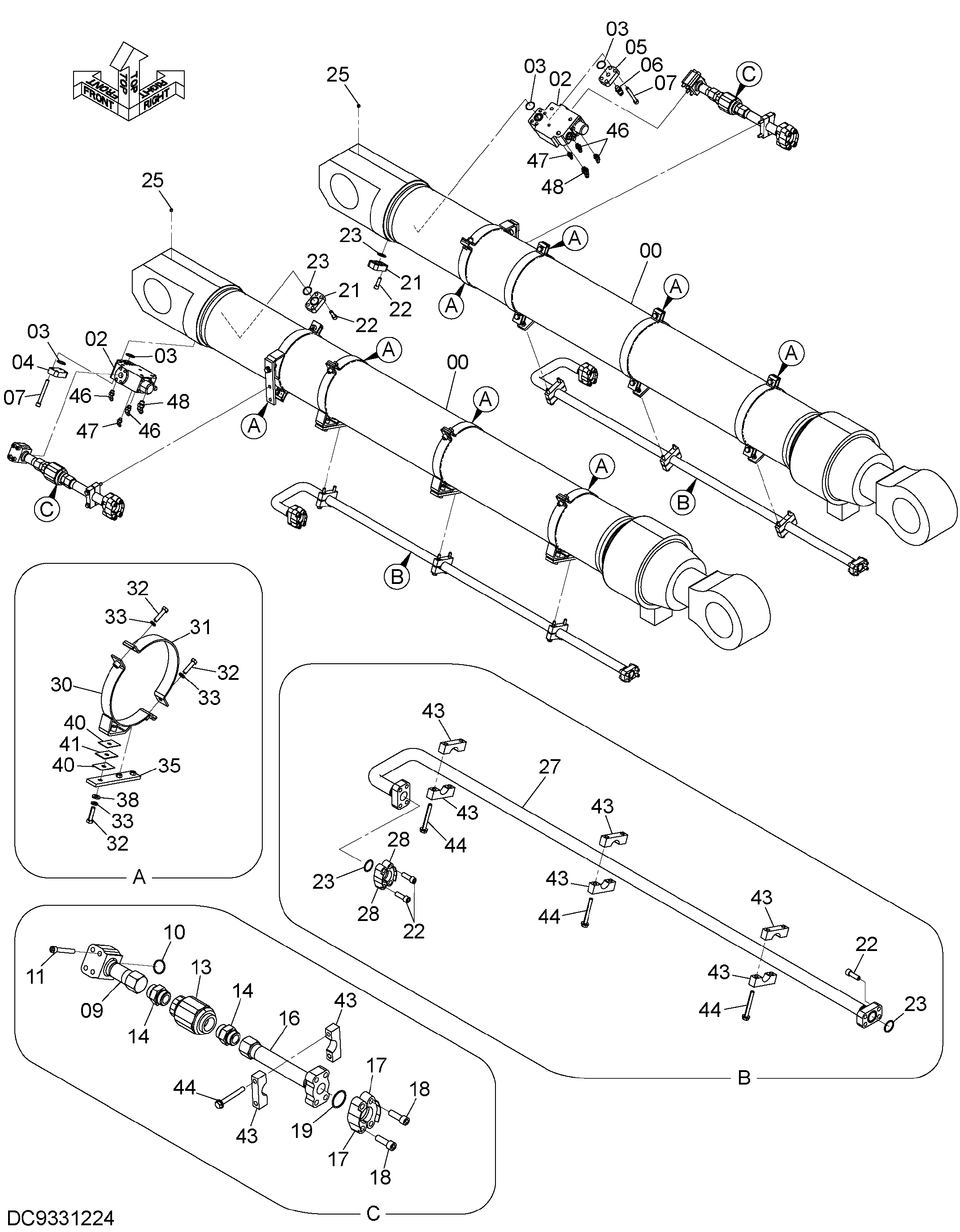

Заводская схема «Гидроцилиндр стрелы в сборе» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4601867	Гидроцилиндр стрелы	2
02	4656657	Удерживающий клапан	2
03	A811040	Уплотнительное кольцо	4
04	4335277	Крышка	1
05	4653218	Фланец	1
06	4436271	Датчик давления	1
06A	4365826	Уплотнительное кольцо	1
07	M341402	Болт с внутренним шестигранником	8
09	9768286	Трубка	2
10	A811035	Уплотнительное кольцо	2
11	M341290	Болт с внутренним шестигранником	8
13	4665712	Клапан словретур	2
14	4622416	Адаптер	4
16	9767899	Адаптер	2
17	4075854	Разъёмный фланец	4
18	M341650	Болт с внутренним шестигранником	8
19	4510169	Уплотнительное кольцо	2
21	4118188	Крышка	2
22	M341445	Болт с внутренним шестигранником	24
23	4508805	Уплотнительное кольцо	6
25	94-2011	Пробка	2
27	8112968	Трубка	2
28	4089703	Разъёмный фланец	4
30	YA40007022	Лента	8
31	YA00010365	Лента	8
32	J901455	Болт	24
33	A590914	Пружинная шайба	24
35	9769292	Кронштейн	8
38	J222014	Шайба	8
40	4682765	Регулировочная шайба	14
41	4682766	Регулировочная шайба	6
43	4645250	Хомут трубки	16
44	J271200	Болт с шайбой	16
44A	J901200	Болт	1
44B	J222012	Шайба	1
46	A852233	Угловой штуцер	4
46A	4509180	Уплотнительное кольцо	1
47	A852222	Угловой штуцер	2
47A	957366	Уплотнительное кольцо	1
48	A852244	Угловой штуцер	2
48A	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
