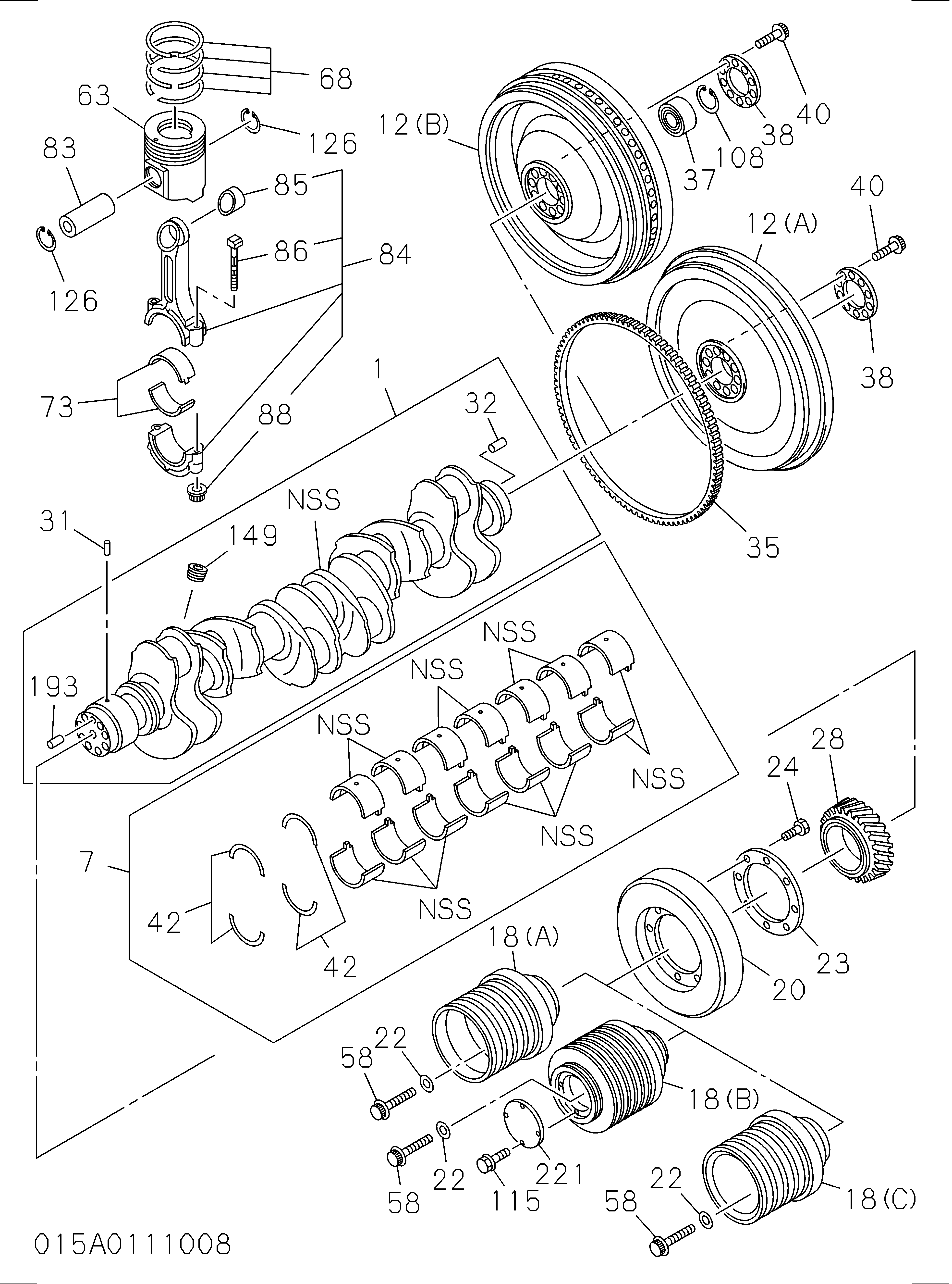

015: Коленчатый вал, поршни и маховик — HITACHI ZX1800K-3
Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1123107152 | Коленчатый вал | 1 |
| 007 | 1115100935 | Металлический комплект коленчатый вал, стандарт | 1 |
| 012(A) | 1123314211 | Маховик | 1 |
| 018(A) | 1123714443 | Шкив CR/вал | 1 |
| 020 | 1123751930 | Дампер CR/вал | 1 |
| 020 | 8981471540 | Дампер CR/вал | 1 |
| 022 | 9098518620 | Пластина шкив | 8 |
| 023 | 1123790391 | Шайба дампер | 1 |
| 024 | 0287912300 | Болт дампер | 8 |
| 024 | 0287612300 | Болт дампер | 8 |
| 028 | 1125210612 | Шестерня CR/вал | 1 |
| 031 | 9098786260 | Шпонка феатхер, CR/вал | 1 |
| 032 | 9081508160 | Палец маховик | 1 |
| 035 | 1123330131 | Шестерня кольцо | 1 |
| 038 | 1123360110 | Шайба маховик | 1 |
| 040 | 1090700171 | Болт маховик | 10 |
| 042 | 1115990090 | Шайба упорный, CR/вал | 2 |
| 042 | 8981518500 | Шайба упорный, CR/вал | 2 |
| 058 | 1090700171 | Болт CR/вал шкив | 8 |
| 063 | 1121120010 | Поршень | 6 |
| 063 | 8981167680 | Поршень | 6 |
| 068 | 1121211541 | Кольцо комплект поршень, стандарт | 6 |
| 073 | 1122710960 | Металлический комплект конн шток, стандарт | 6 |
| 083 | 1122110291 | Палец поршень | 6 |
| 084 | 1122301762 | Шток в сборе конн | 6 |
| 084 | 8981159480 | Шток в сборе конн | 6 |
| 085 | 1122510374 | Втулка коннрод | 6 |
| 085 | 8981159590 | Втулка коннрод | 6 |
| 086 | 1122350363 | Болт коннрод | 12 |
| 088 | 1122390051 | Гайка коннрод | 12 |
| 126 | 1095870820 | Кольцо стопорный, поршень палец | 12 |
| 149 | 1096050211 | Пробка | 6 |
| 193 | 9081608200 | Палец фланец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
