Электрооборудование (1) — HITACHI ZX1800K-3

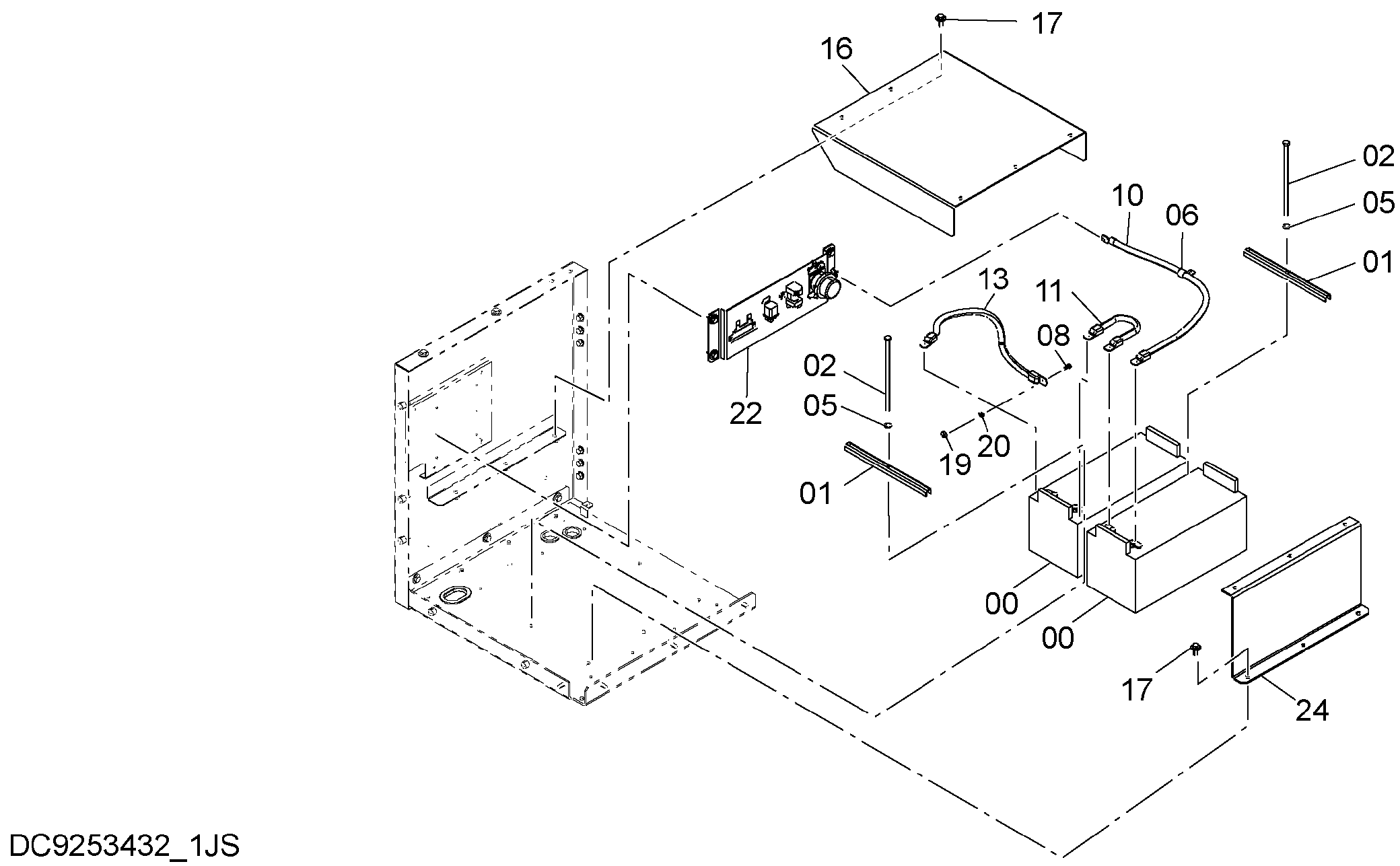

Заводская схема «Электрооборудование (1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | 4190263 | Зажим | 1 |
| 08 | J900820 | Болт | 1 |
| 10 | 4470168 | Жгут проводов | 1 |
| 11 | 4294694 | Жгут проводов | 1 |
| 13 | 4640816 | Жгут проводов | 1 |
| 16 | 8101723 | Крышка | 1 |
| 17 | J281235 | Болт с шайбой | 9 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 24 | 8101722 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
