Палец оператионал трубопроводы (передний) — HITACHI ZX1800K-3

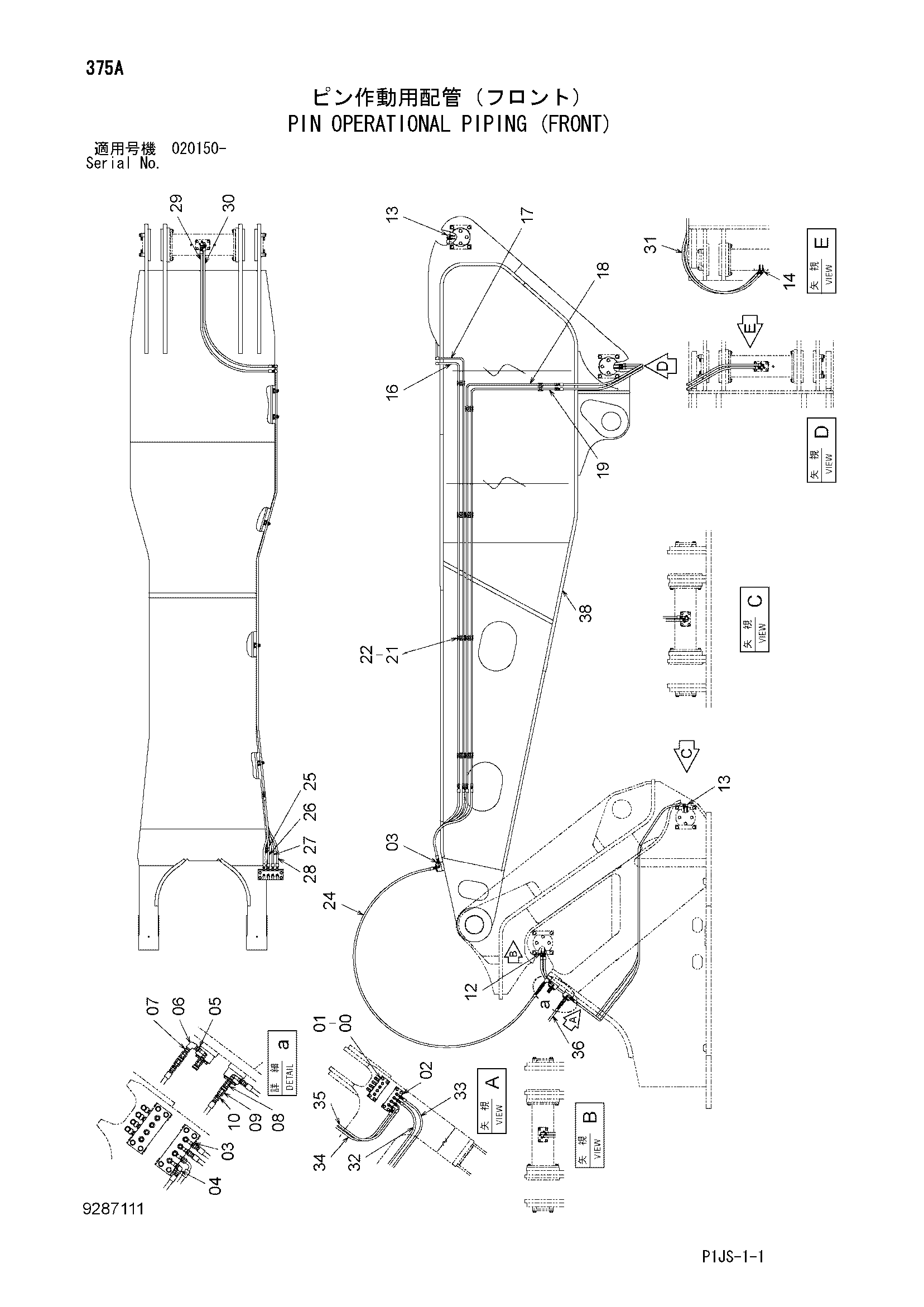

Заводская схема «Палец оператионал трубопроводы (передний)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2055004 | Блок | 3 |
| 01 | J271270 | Болт с шайбой | 12 |
| 01A | J901270 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4400601 | Седло винта | 4 |
| 03 | A852133 | Адаптер | 11 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4229648 | Адаптер | 12 |
| 06 | 94-0616 | Угловой штуцер | 4 |
| 07 | 94-1702 | Адаптер | 4 |
| 08 | 4166236 | Самоуплотняющееся соединение | 12 |
| 09 | 4166109 | Самоуплотняющееся соединение | 6 |
| 10 | 4215650 | Адаптер | 6 |
| 12 | A852123 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852223 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 8112375 | Трубка | 1 |
| 17 | 8112376 | Трубка | 1 |
| 18 | 8112377 | Трубка | 1 |
| 19 | 8112378 | Трубка | 1 |
| 21 | 4189858 | Хомут трубки | 9 |
| 22 | J271250 | Болт с шайбой | 9 |
| 22A | J901250 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4646729 | Шланг | 4 |
| 25 | 4241376 | Шланг | 1 |
| 26 | 4263041 | Шланг | 1 |
| 27 | 4346552 | Шланг | 1 |
| 28 | 4305229 | Шланг | 1 |
| 29 | 4617404 | Шланг | 1 |
| 30 | 4660983 | Шланг | 1 |
| 31 | 4676797 | Шланг | 2 |
| 32 | 4389114 | Шланг | 1 |
| 33 | 4352738 | Шланг | 1 |
| 34 | 4305228 | Шланг | 1 |
| 35 | 4305230 | Шланг | 1 |
| 36 | 4432885 | Шланг | 2 |
| 38 | 6026189 | Дополнительный стрела | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
