Поручень (1) — HITACHI ZX1800K-3

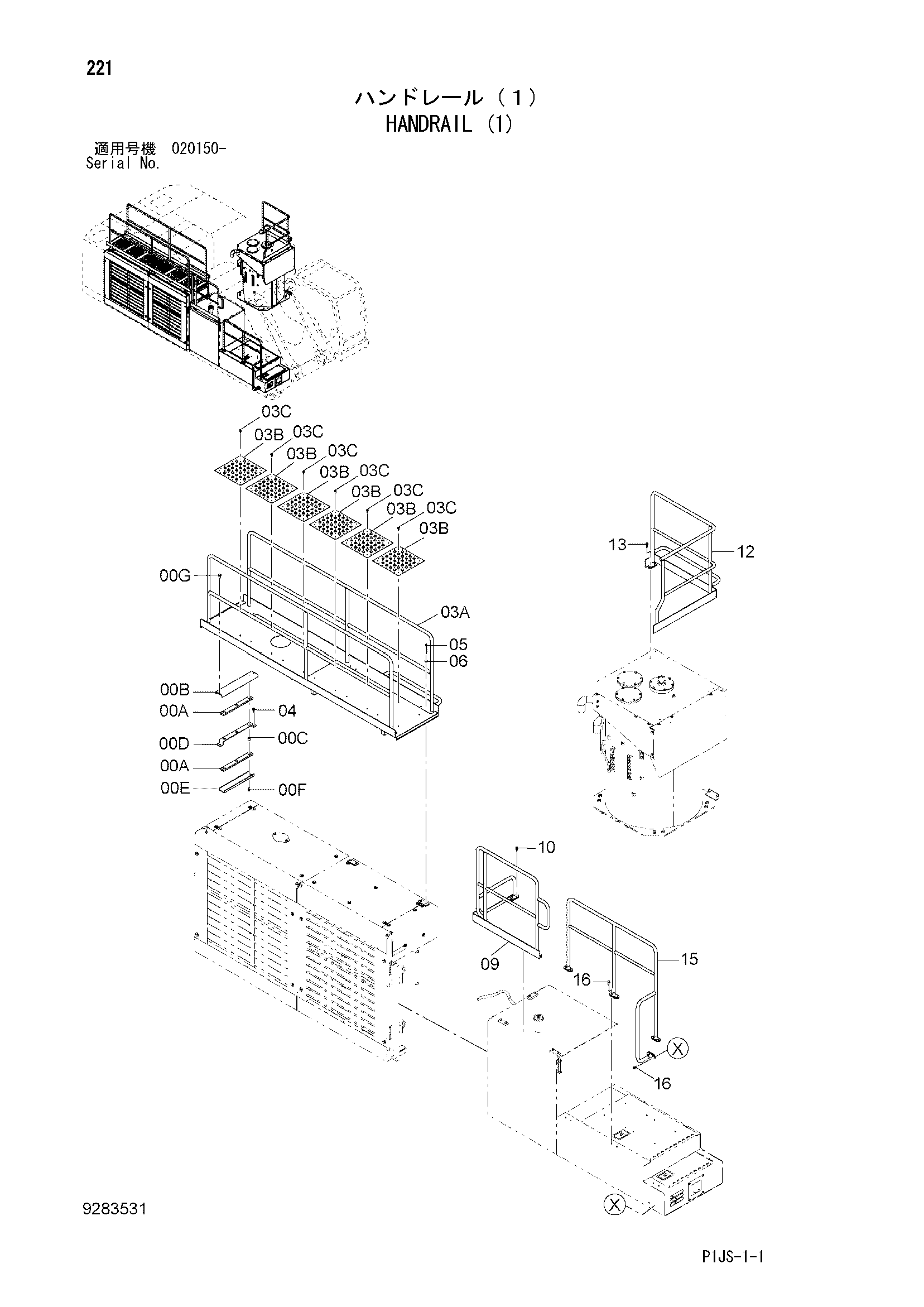

Заводская схема «Поручень (1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9283529 | Ступень антивибратион деталь | 1 |
| 00A | 4676650 | Резиновая прокладка | 2 |
| 00B | 8111302 | Кронштейн | 1 |
| 00C | 4643188 | Водяной шланг | 3 |
| 00D | 4676620 | Кронштейн | 1 |
| 00E | 4676621 | Кронштейн | 1 |
| 00F | J281035 | Болт с шайбой | 3 |
| 00F1 | J901035 | Болт | 1 |
| 00F2 | 4486055 | Шайба | 1 |
| 00G | J281240 | Болт с шайбой | 2 |
| 00G1 | J901240 | Болт | 1 |
| 00G2 | 4249324 | Шайба | 1 |
| 03 | 9283530 | Ступень в сборе | 1 |
| 03A | 6025887 | Ступень | 1 |
| 03B | 3091337 | Крышка | 6 |
| 03C | J271030 | Болт с шайбой | 24 |
| 03C1 | J901030 | Болт | 1 |
| 03C2 | J222010 | Шайба | 1 |
| 04 | J281240 | Болт с шайбой | 2 |
| 04A | J901240 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | J901202 | Болт | 6 |
| 06 | 449490 | Плоская шайба | 6 |
| 09 | 7053753 | Поручень | 1 |
| 10 | J271235 | Болт с шайбой | 6 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 7053754 | Поручень | 1 |
| 13 | J271245 | Болт с шайбой | 6 |
| 13A | J901245 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 7053755 | Поручень | 1 |
| 16 | J271240 | Болт с шайбой | 8 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
