Наклон кабина детали — HITACHI ZX1800K-3

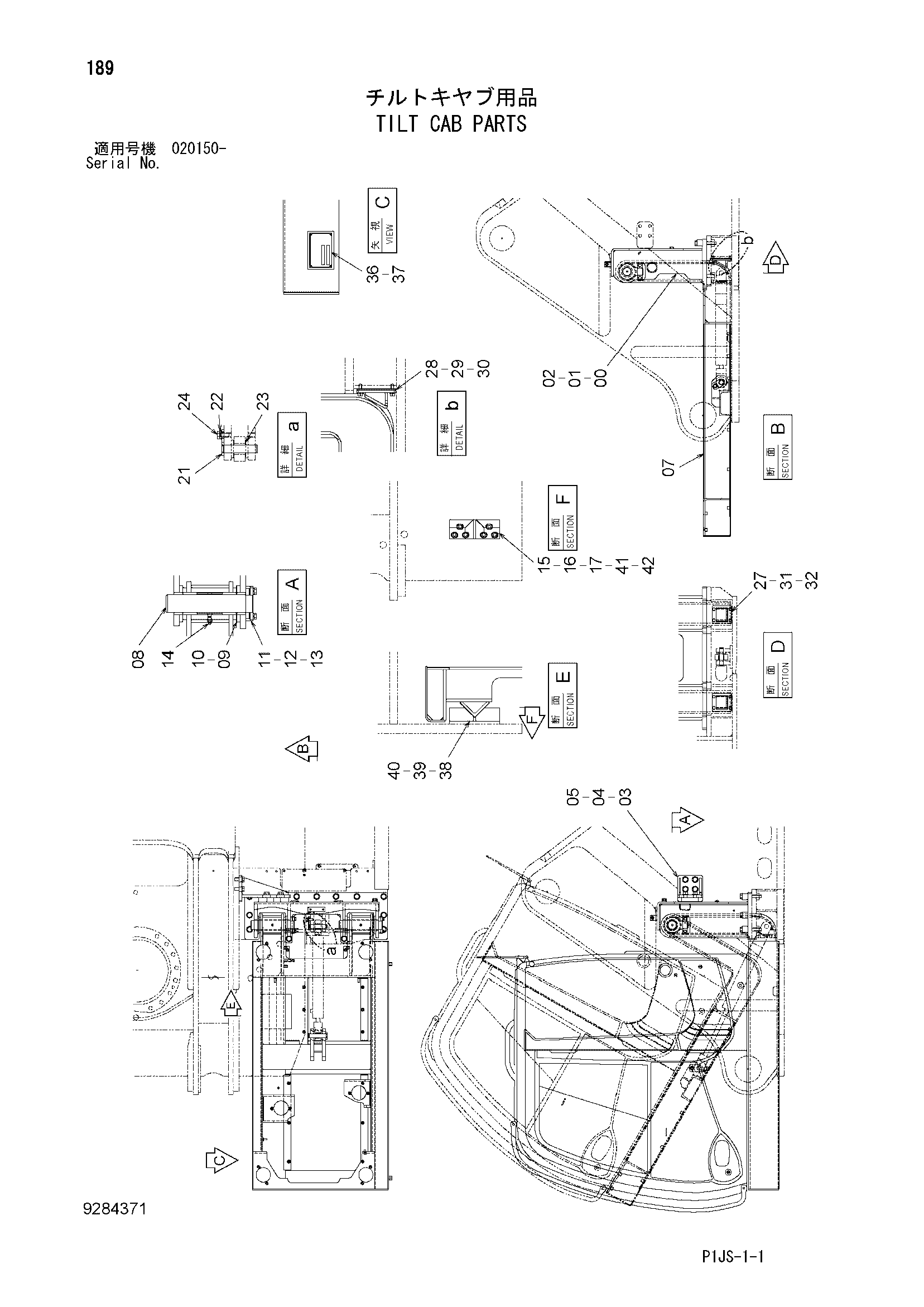

Заводская схема «Наклон кабина детали» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6025061 | Базовый | 1 |
| 01 | 4334138 | Проставка | 13 |
| 02 | J922203 | Болт | 13 |
| 03 | 8110542 | Кронштейн | 1 |
| 04 | J222022 | Шайба | 8 |
| 05 | J932255 | Болт | 8 |
| 07A | 7051606 | Платформа | 1 |
| 07B | 6025049 | Платформа | 1 |
| 07C | 4344898 | Втулка | 4 |
| 07D | 4661109 | Втулка | 2 |
| 08 | 8094103 | Палец | 2 |
| 09 | 4444291 | Упорная пластина 2.0mm | 2 |
| 10 | 4450010 | Упорная пластина 1.0mm | 4 |
| 11 | 4611753 | Пластина | 2 |
| 12 | J901230 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J75482 | Пресс-маслёнка | 2 |
| 15 | 4670969 | Кронштейн | 1 |
| 16 | 4671557 | Кронштейн | 1 |
| 17 | 4616175 | Болт с внутренним шестигранником | 6 |
| 21 | 8109294 | Палец | 2 |
| 22 | 4339355 | Втулка | 2 |
| 23 | 4275461 | Регулировочная шайба 0.8mm | 8 |
| 24 | J901435 | Болт | 2 |
| 27 | 8106942 | Кронштейн | 2 |
| 28 | 4661177 | Пластина | 6 |
| 29 | 4661176 | Пластина | 4 |
| 30 | 4661175 | Пластина | 4 |
| 31 | A590910 | Пружинная шайба | 8 |
| 32 | J901035 | Болт | 8 |
| 36 | 3097517 | Информационная табличка | 1 |
| 37 | M492564 | Приводной винт | 4 |
| 38 | 4675971 | Пластина | 2 |
| 39 | 4675970 | Пластина | 2 |
| 40 | 4675969 | Пластина | 3 |
| 41 | M341236 | Болт с внутренним шестигранником | 6 |
| 42 | M341240 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
