Основные гидролинии (8) — HITACHI ZX1800K-3

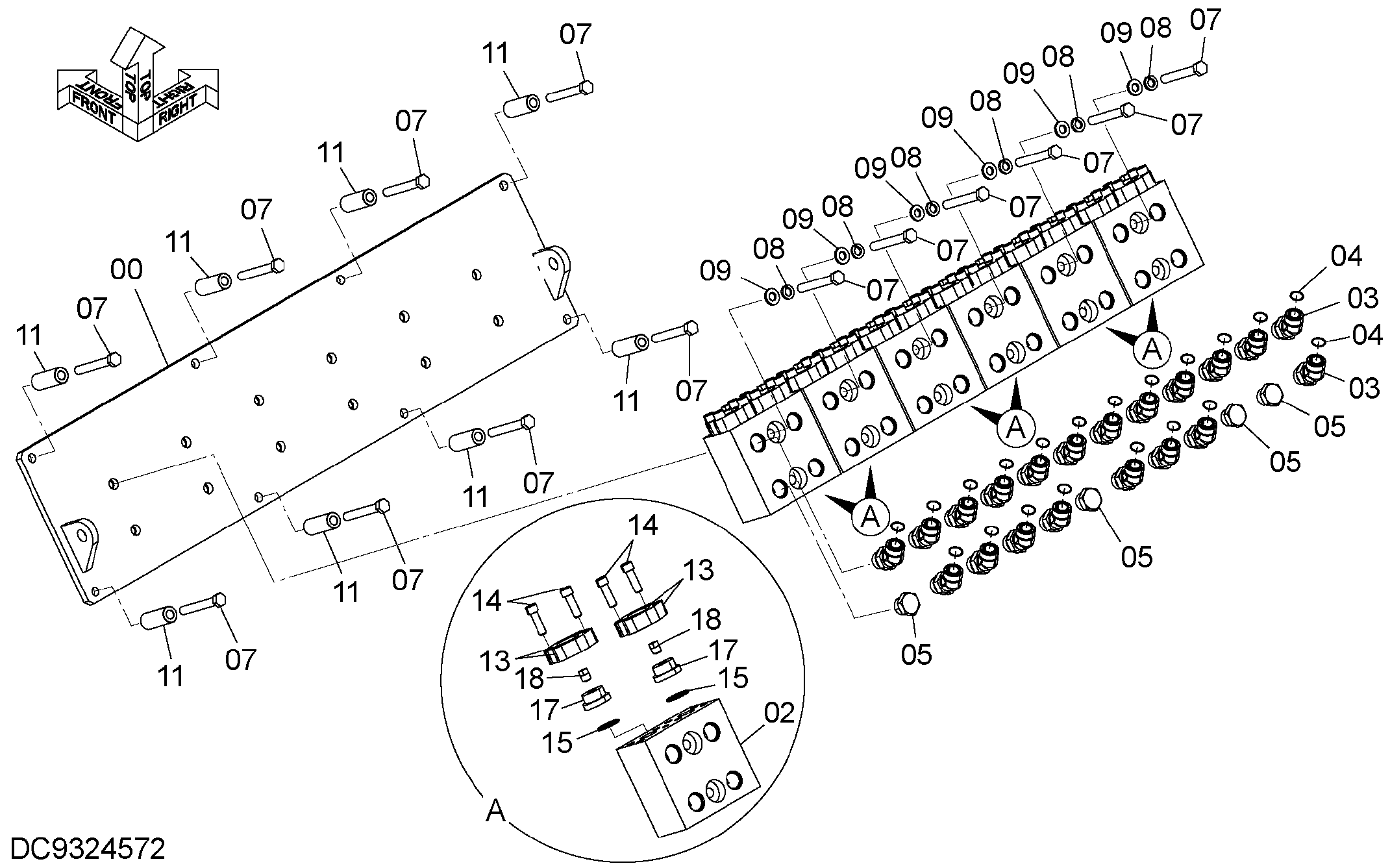

Заводская схема «Основные гидролинии (8)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059367 | Кронштейн | 1 |
| 02 | 3119734 | Блок | 6 |
| 03 | A853288 | Угловой штуцер | 20 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 20 |
| 05 | A885008 | Пробка | 4 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | J901604 | Болт | 20 |
| 08 | A590916 | Пружинная шайба | 12 |
| 09 | J222016 | Шайба | 12 |
| 11 | 4639604 | Проставка | 8 |
| 13 | 4089703 | Разъёмный фланец | 24 |
| 14 | M341445 | Болт с внутренним шестигранником | 48 |
| 15 | 4508805 | Уплотнительное кольцо | 12 |
| 17 | 4199396 | Крышка | 12 |
| 18 | 94-2023 | Пробка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
