Гидролинии рабочего оборудования (верхний стрела 6.0m) — HITACHI ZX1800K-3

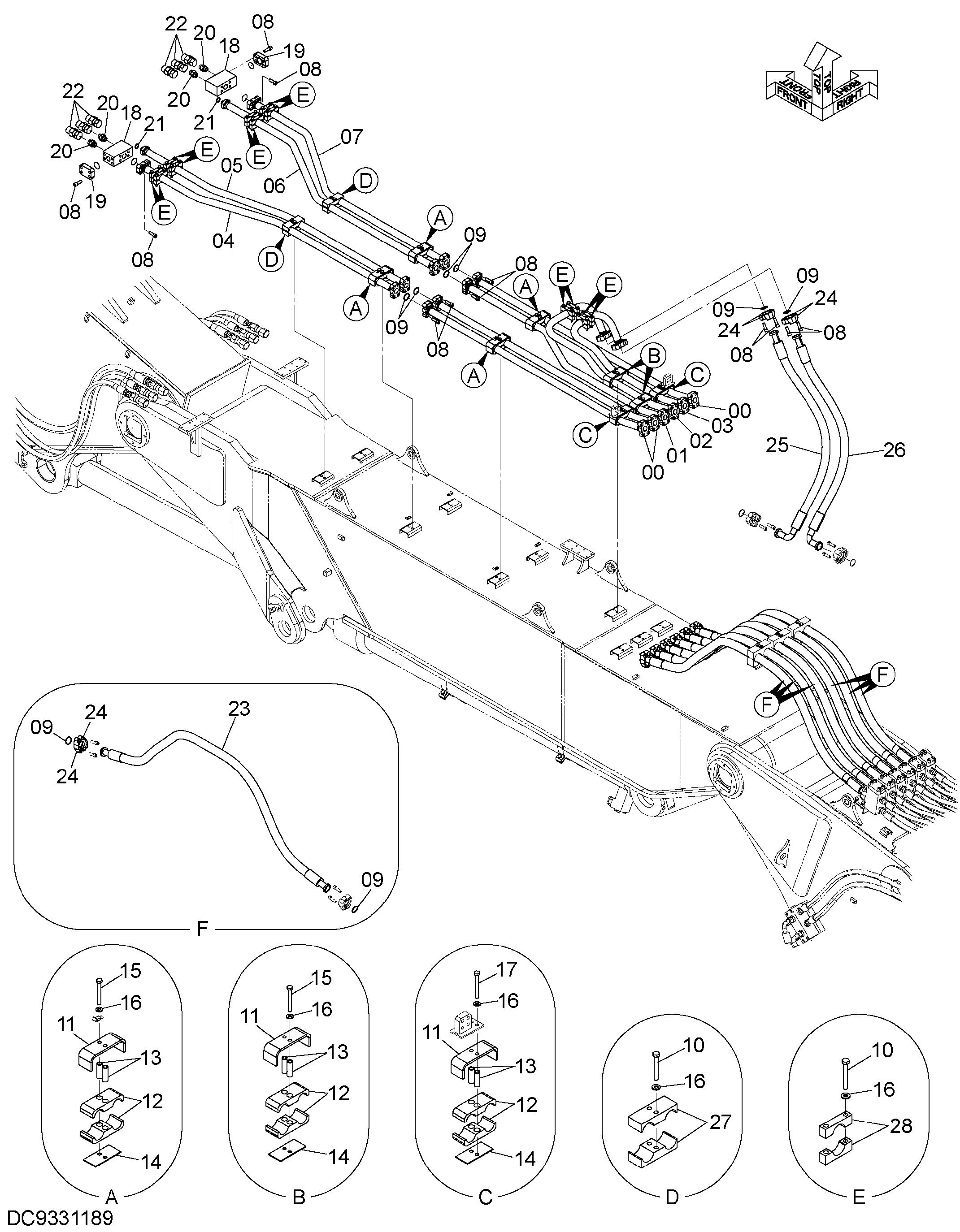

Заводская схема «Гидролинии рабочего оборудования (верхний стрела 6.0m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125704 | Трубка | 3 |
| 01 | 8125705 | Трубка | 1 |
| 02 | 8125657 | Трубка | 1 |
| 03 | 8125658 | Трубка | 1 |
| 04 | 8125700 | Трубка | 1 |
| 05 | 8125701 | Трубка | 1 |
| 06 | 8125702 | Трубка | 1 |
| 07 | 8125703 | Трубка | 1 |
| 08 | M341650 | Болт с внутренним шестигранником | 72 |
| 09 | 4510169 | Уплотнительное кольцо | 18 |
| 10 | J921295 | Болт | 28 |
| 11 | 4342695 | Хомут трубки | 8 |
| 12 | 4342703 | Хомут | 16 |
| 13 | 4342699 | Проставка | 16 |
| 14 | 4726691 | Регулировочная шайба | 8 |
| 15 | J901201 | Болт | 12 |
| 16 | J222012 | Шайба | 44 |
| 17 | J901202 | Болт | 4 |
| 18 | 3119810 | Блок | 2 |
| 19 | 4091297 | Крышка | 2 |
| 20 | 4371289 | Адаптер | 4 |
| 20A | 4506429 | Уплотнительное кольцо | 2 |
| 21 | 4506429 | Уплотнительное кольцо | 2 |
| 22 | 4725438 | Самоуплотняющееся соединение | 6 |
| 23 | 4732576 | Шланг | 6 |
| 24 | 4075854 | Разъёмный фланец | 16 |
| 25 | 4732571 | Шланг | 1 |
| 26 | 4692482 | Шланг | 1 |
| 27 | 4342772 | Хомут | 4 |
| 28 | 4641366 | Хомут трубки | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
