Вспомогательный трубопроводы (стрела 5.8m) — HITACHI ZX1800K-3

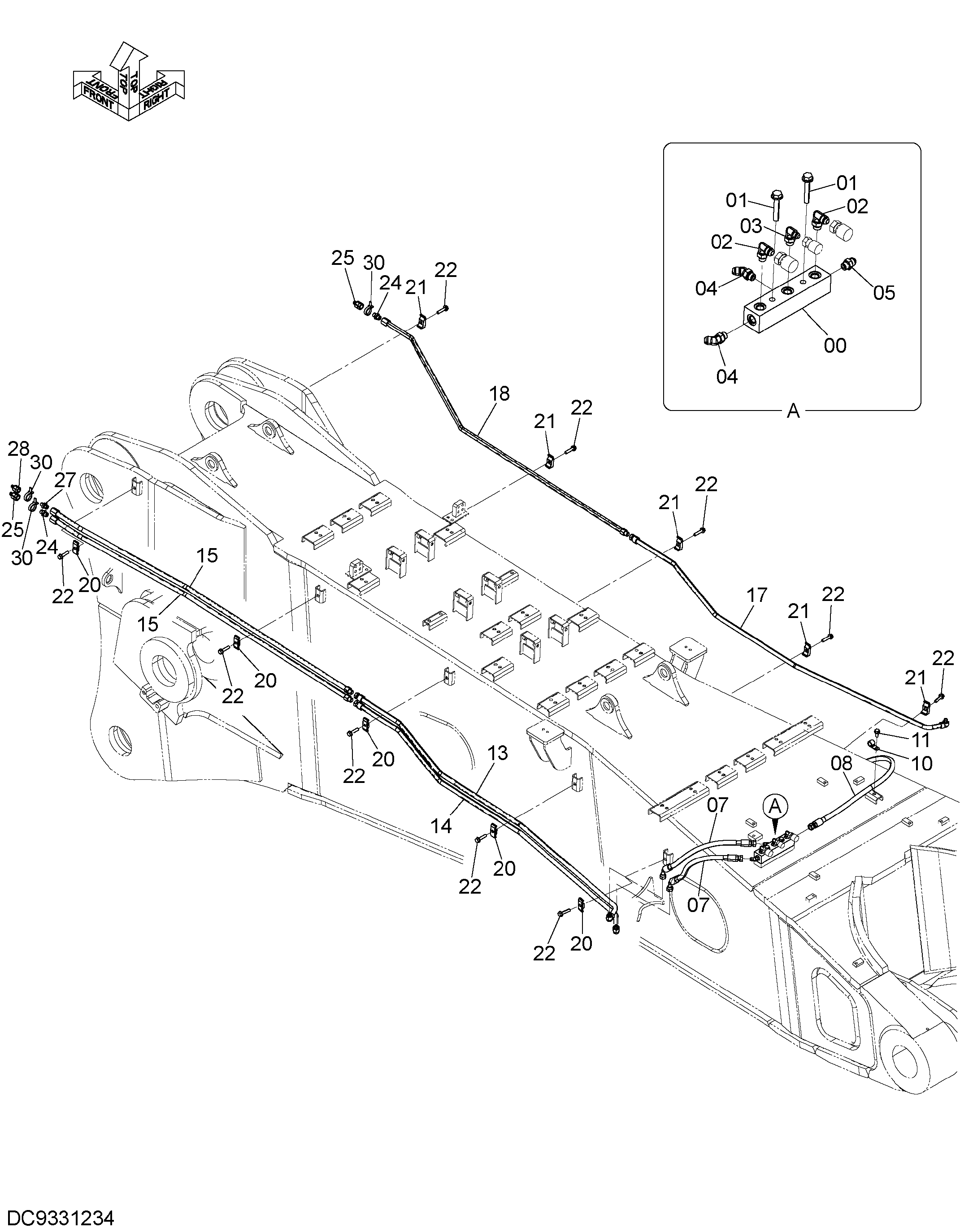

Заводская схема «Вспомогательный трубопроводы (стрела 5.8m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3095408 | Блок | 1 |
| 01 | J271270 | Болт с шайбой | 2 |
| 01A | J901270 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A852334 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852234 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4671673 | Шланг | 2 |
| 08 | 4677585 | Шланг | 1 |
| 10 | 4190277 | Зажим | 1 |
| 11 | J271230 | Болт с шайбой | 1 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 8128175 | Трубка | 1 |
| 14 | 8128176 | Трубка | 1 |
| 15 | 8128174 | Трубка | 2 |
| 17 | 8128173 | Трубка | 1 |
| 18 | 8128172 | Трубка | 1 |
| 20 | 4189858 | Хомут трубки | 5 |
| 21 | 4190125 | Хомут трубки | 5 |
| 22 | J271255 | Болт с шайбой | 10 |
| 22A | J901255 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4234652 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4166110 | Самоуплотняющееся соединение | 2 |
| 27 | 4142256 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4166109 | Самоуплотняющееся соединение | 1 |
| 30 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
