Трубопроводы крышка — HITACHI ZX1800K-3

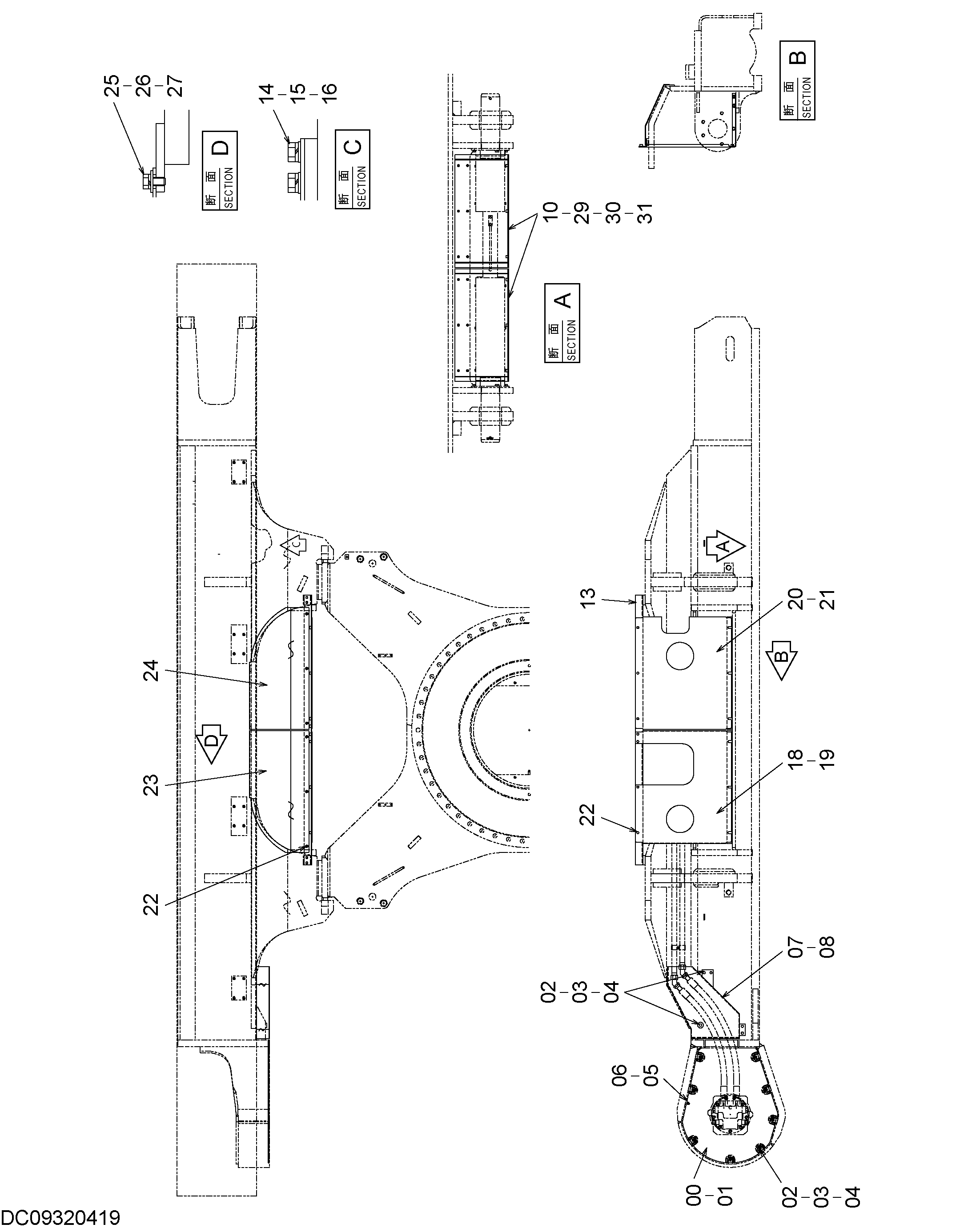

Заводская схема «Трубопроводы крышка» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053248 | Крышка | 1 |
| 01 | 7053249 | Крышка | 1 |
| 02 | J901635 | Болт | 26 |
| 03 | A590916 | Пружинная шайба | 26 |
| 04 | A590116 | Плоская шайба | 26 |
| 05 | J901230 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | 7059971 | Крышка | 1 |
| 08 | 7059972 | Крышка | 1 |
| 10 | 8110415 | Крышка | 4 |
| 13 | 8110416 | Опора | 2 |
| 14 | J901630 | Болт | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 16 | A590116 | Плоская шайба | 8 |
| 18 | 3110747 | Крышка | 1 |
| 19 | 3110748 | Крышка | 1 |
| 20 | 3110749 | Крышка | 1 |
| 21 | 3110750 | Крышка | 1 |
| 22 | J281230 | Болт с шайбой | 38 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | 2054571 | Крышка | 2 |
| 24 | 2054572 | Крышка | 2 |
| 25 | J901225 | Болт | 8 |
| 26 | A590912 | Пружинная шайба | 8 |
| 27 | A590112 | Плоская шайба | 8 |
| 29 | J901635 | Болт | 24 |
| 30 | A590916 | Пружинная шайба | 24 |
| 31 | A590116 | Плоская шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
